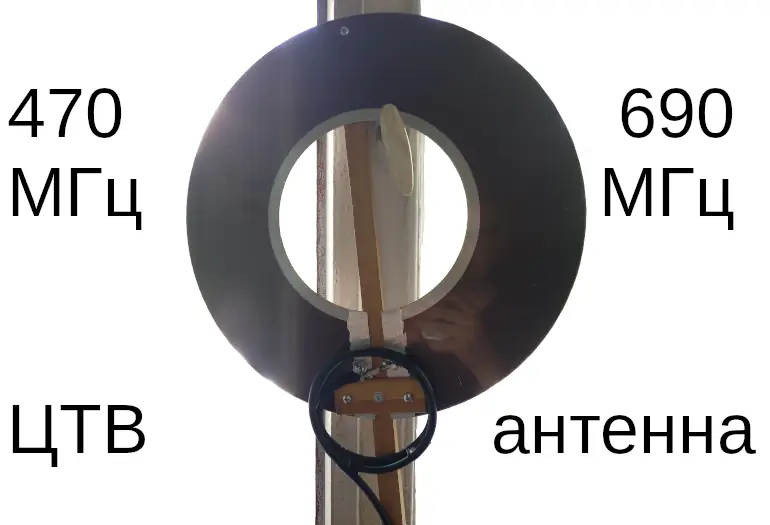

ТВ антенна из пластины дискового накопителя ЭВМ (часть 2)

антенны

19 июнь 2026 15:25

Для просмотра трансляций Чемпионата мира по футболу для охранников организации сделал комнатную дециметровую ТВ антенну для DVB-T2.

Чемпионат мира по футболу FIFA Cup 2026 проходит в Майами, США.
Для охранников нашей организации я изготовил и установил телевизионную антенну на основе диска от ЕС ЭВМ.
Размеры антенны приведены в предыдущей статье.

Проверка согласования антенны с кабелем

Антенный анализатор был откалиброван на сопротивление 50 Ом. Следовательно, коэффициент стоячей волны для согласования с кабелем 75 Ом он показывает равным 1.5.

Полосы частот антенны:

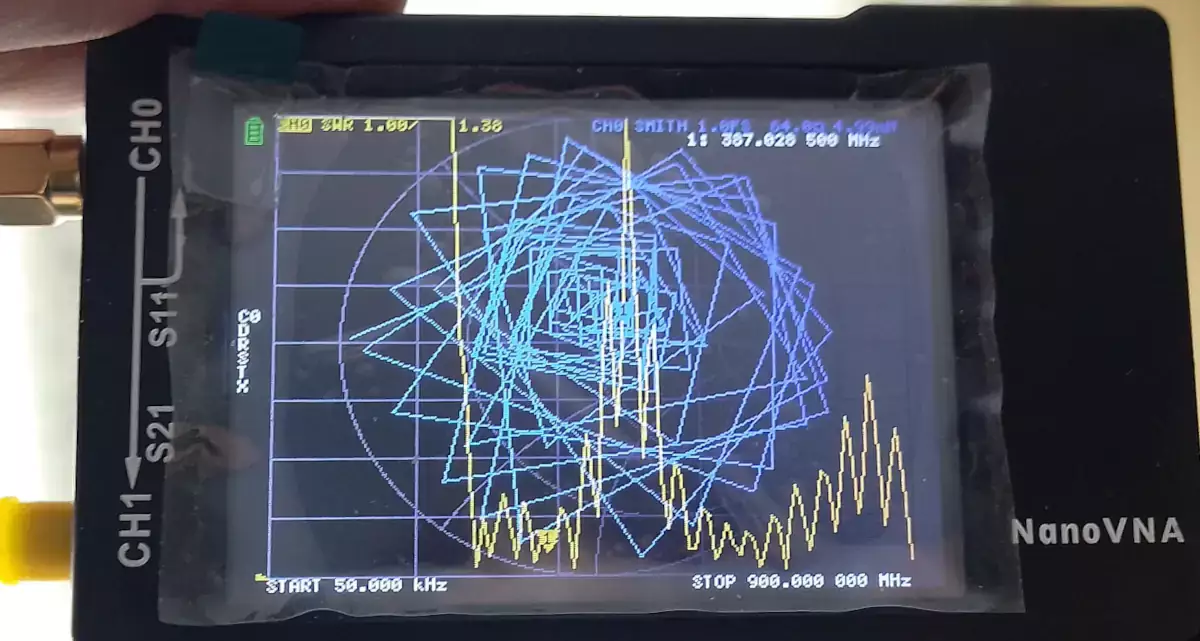

полоса частот около 360 МГц - резонанс существует, но вещания на этой частоте нет.

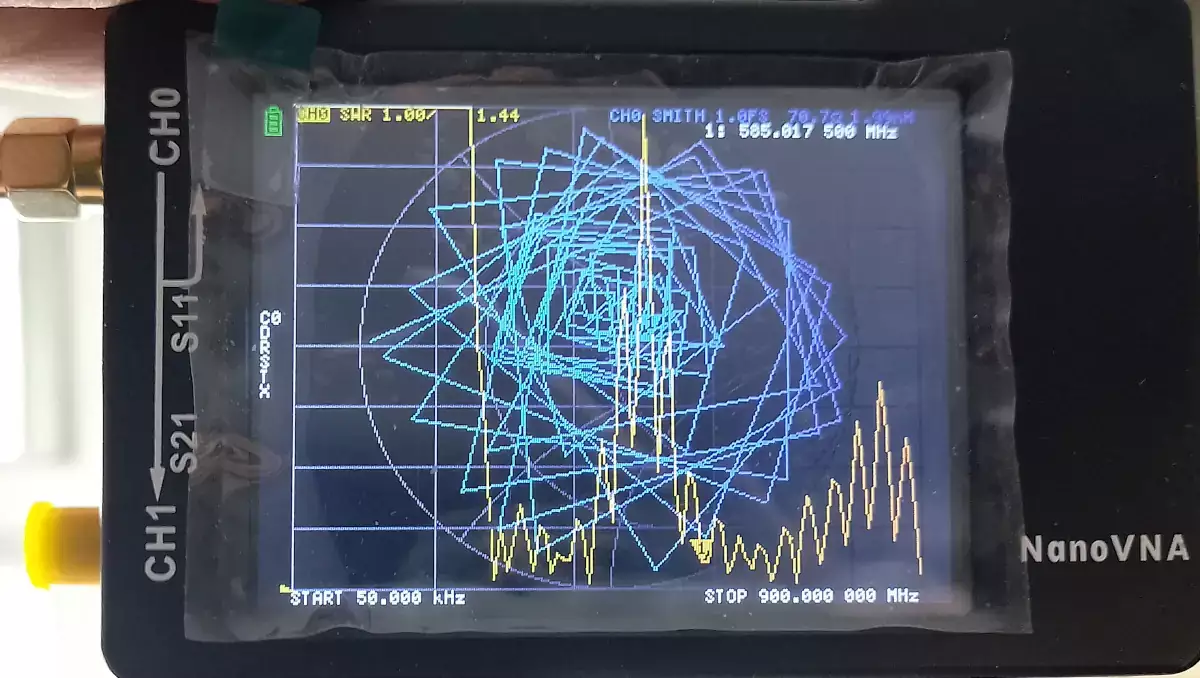

в диапазоне 470-690 МГц на частоте 585 МГц КСВ~=1.5.

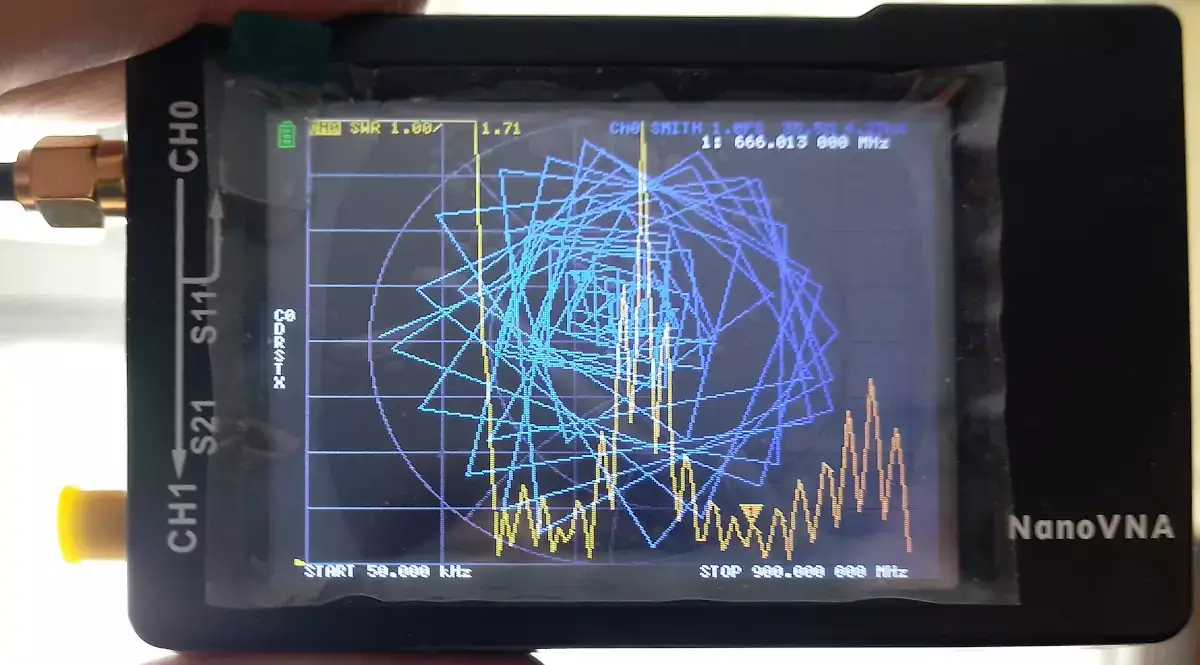

в диапазоне 470-690 МГц на частоте 666 МГц КСВ~=1.5.

Описание конструкции

диск металлический
деревянная рейка длиной около 1 метр.
деревянный плоский брусок длиной 8 см.
пластина соединительная 300x60мм
винты M5 для крепления - 9 шт.
гайки - 7 шт.
гайки с барашком - 2 шт.
шайбы M5 - 18 шт.
шайбы Гровера - 9 шт.
плинтус пластиковый - 1 шт.
телевизионный кабель 75 Ом - 3 метра
разъём типа F на кабель
переходник F-TV
контакт-лепесток для подключения жилы кабеля - 1 шт.

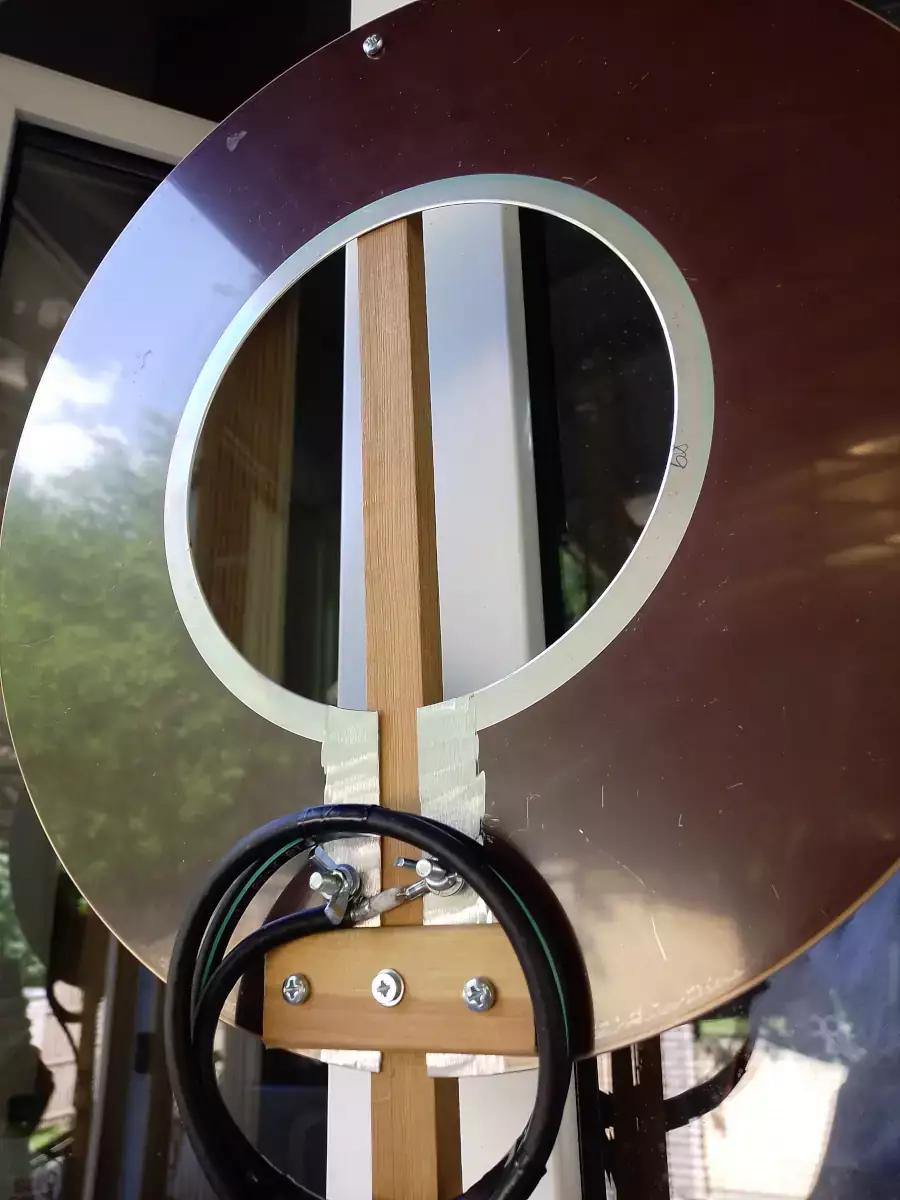

Металлический диск от накопителя данных старой ЭВМ закреплен к вертикальному деревянному бруску в верхней и нижней части.
Сам диск в нижней части антенны распилен (зазор 10 мм). В местах, где к нему будет крепится коаксиальный кабель, диск зачищен и залужен.
tv-antenna

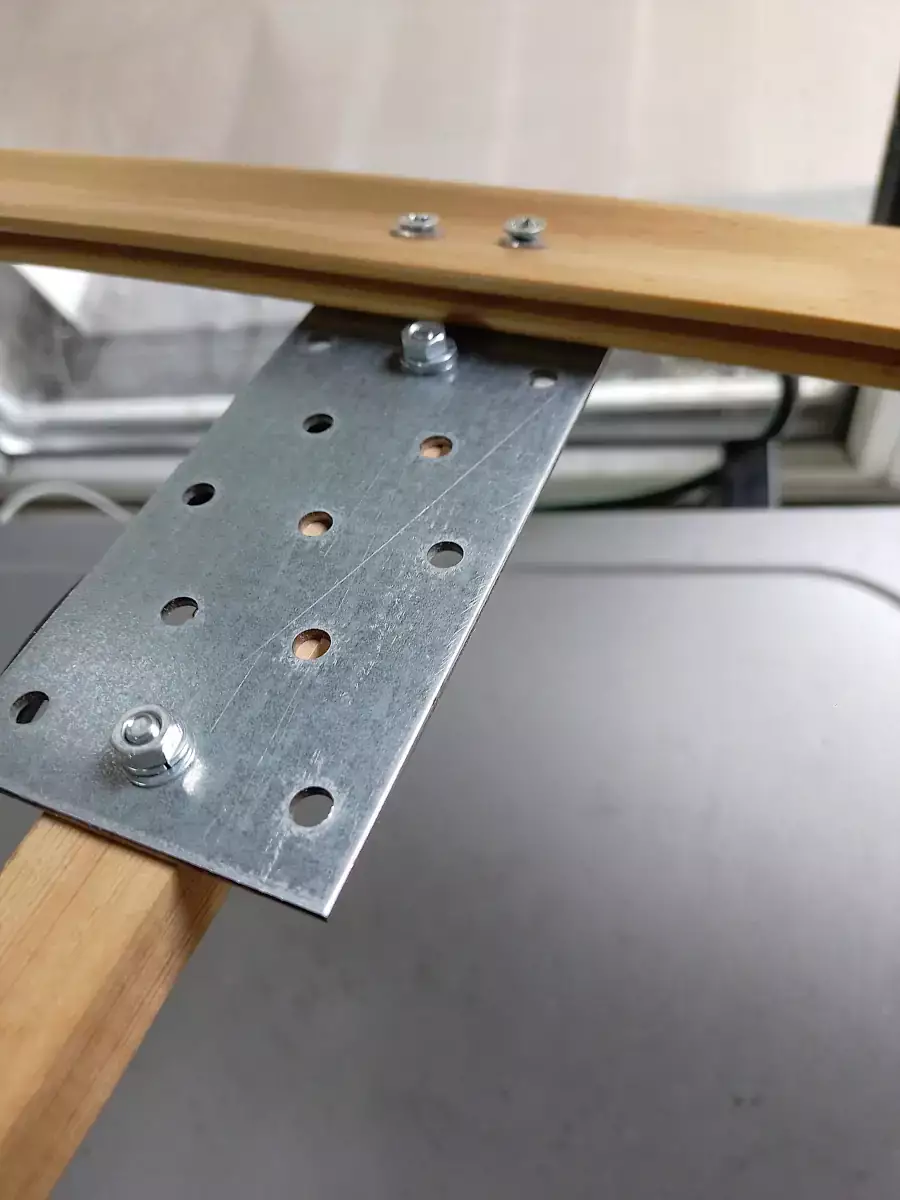

Деревянный брусок в нижней части крепится к пластиковому плинтусу, который можно устанавливать на ролет (автоматические ставни).
tv-antenna5

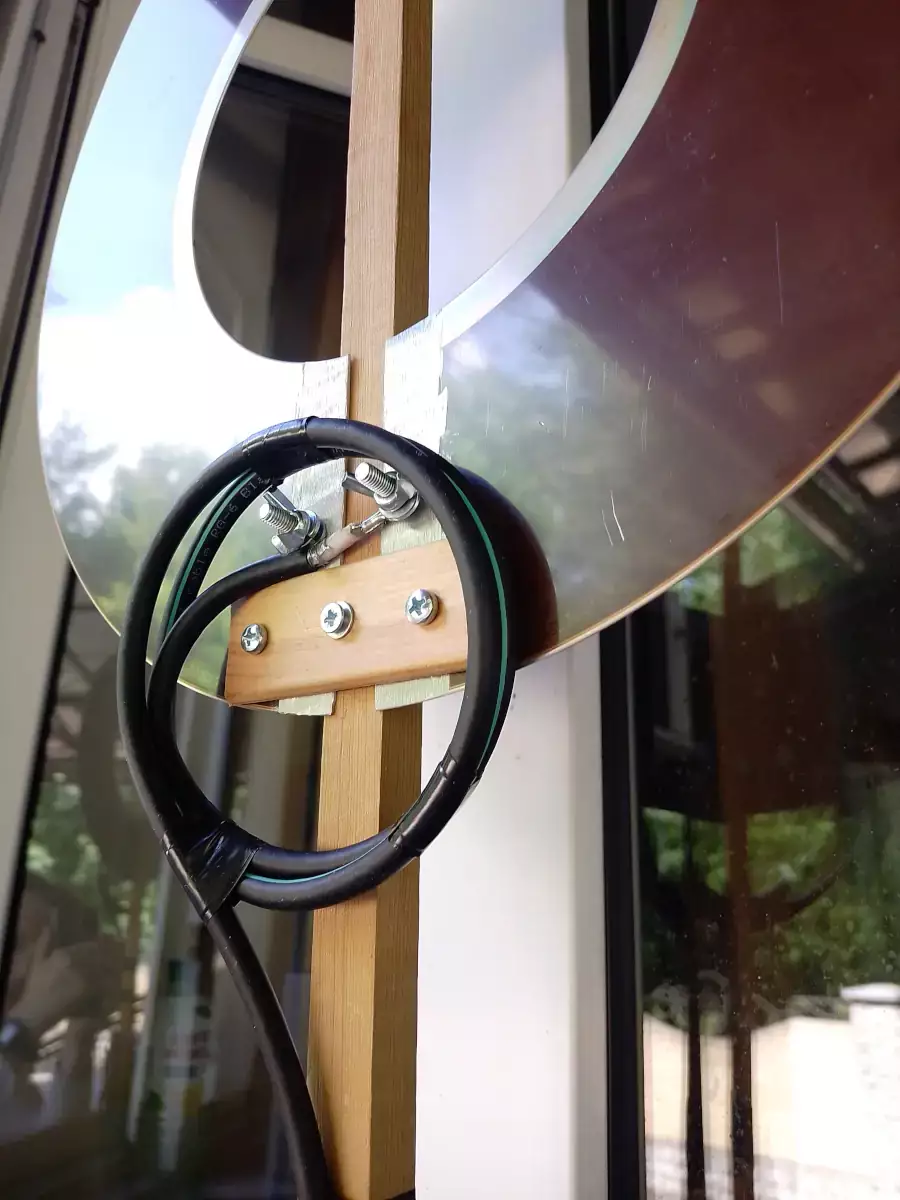

Подключение жилы кабеля к диску через металлический лепесток, который припаян к жиле. Для удобства использовать гайку с барашком.
Оплётку залудить не удалось (возможно, алюминий), поэтому косу оплетки положил под шайбу и закрутил другой гайкой с барашком.
tv-antenna3

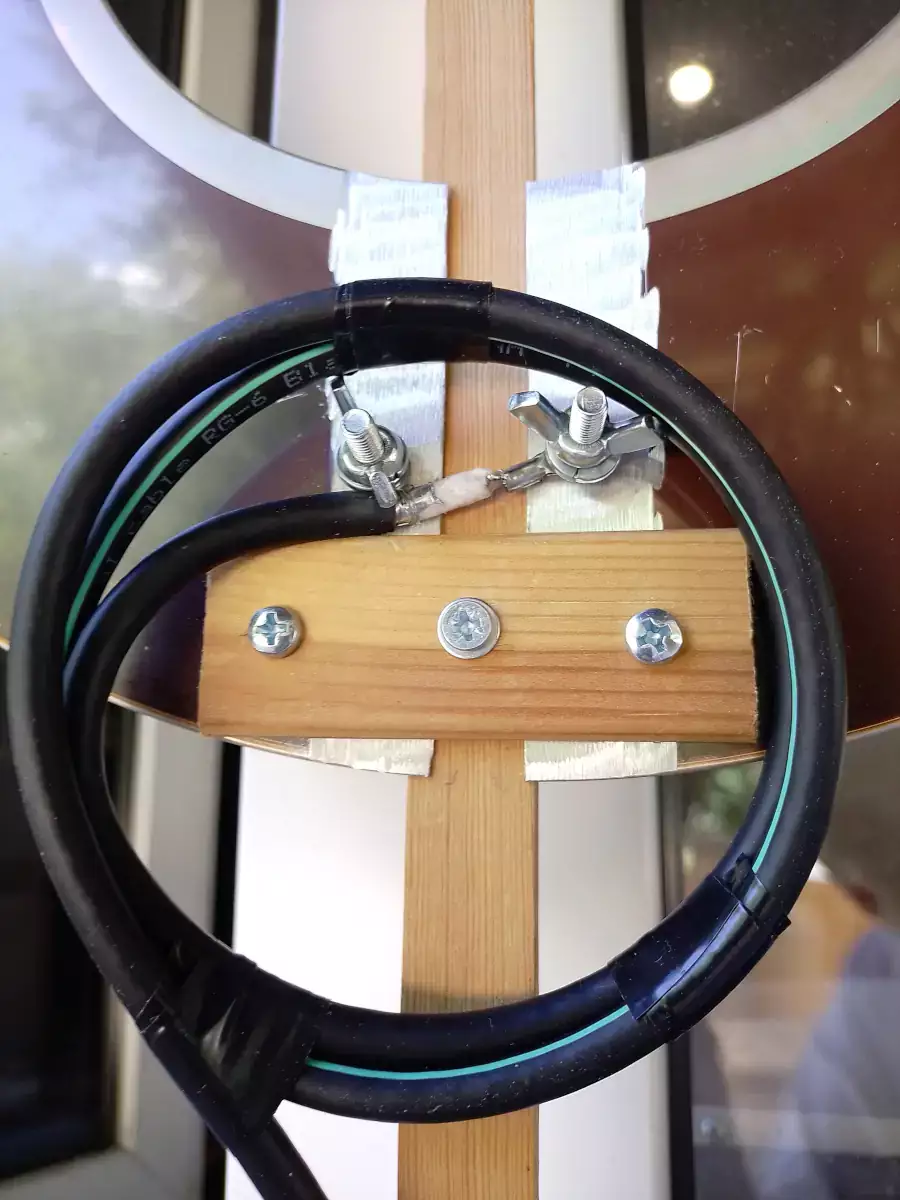

Для подавления синфазного тока оплетки (|common mode) применил запорный дроссель из коаксиального кабеля.
tv-antenna4

Со стороны телевизора обычный F-разъём (не показан).

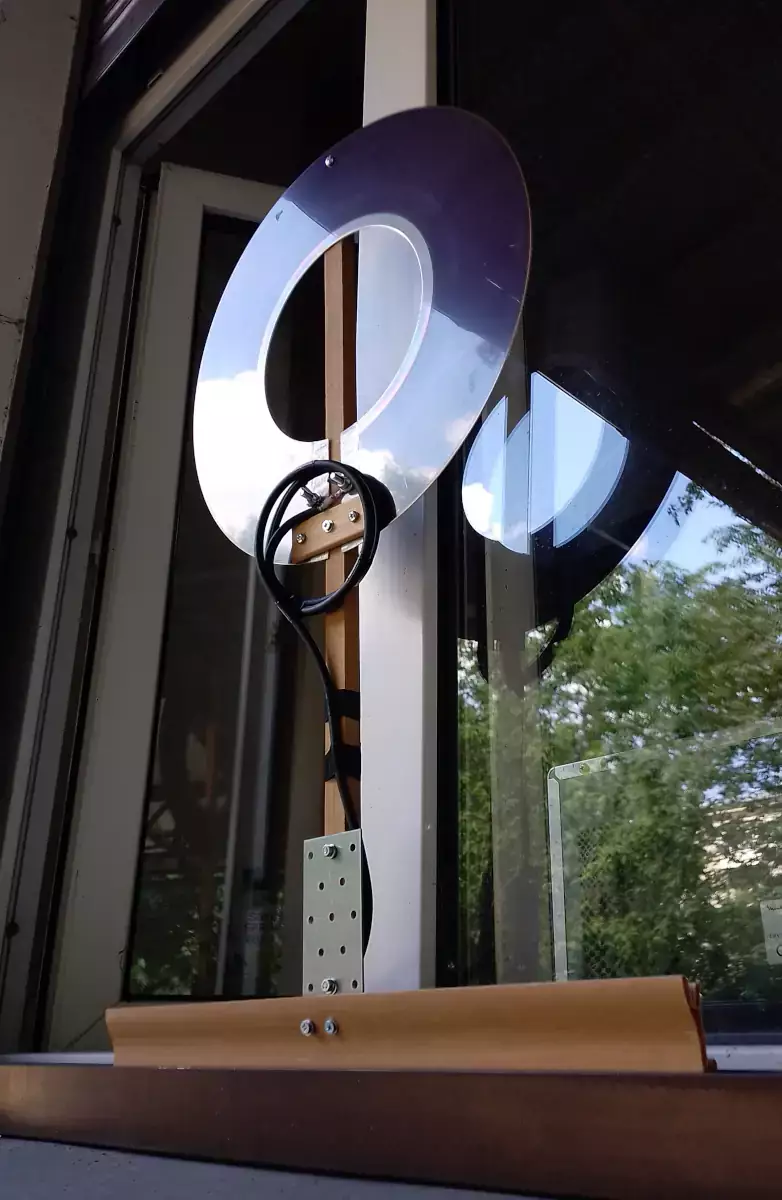

tv-antenna2

Результаты использования

Принимаются оба мультиплекса Санкт-Петербурга (на средних частотах 586 и 666 МГц).
Так как кабинет охраны расположен на 1 этаже, нет прямой видимости телецентра и принимаются как прямые так и отраженные сигналы, что создает минимумы и максимумы напряженности поля. Уровень и качество меняется. Но в целом, приём доступен в 95% времени.

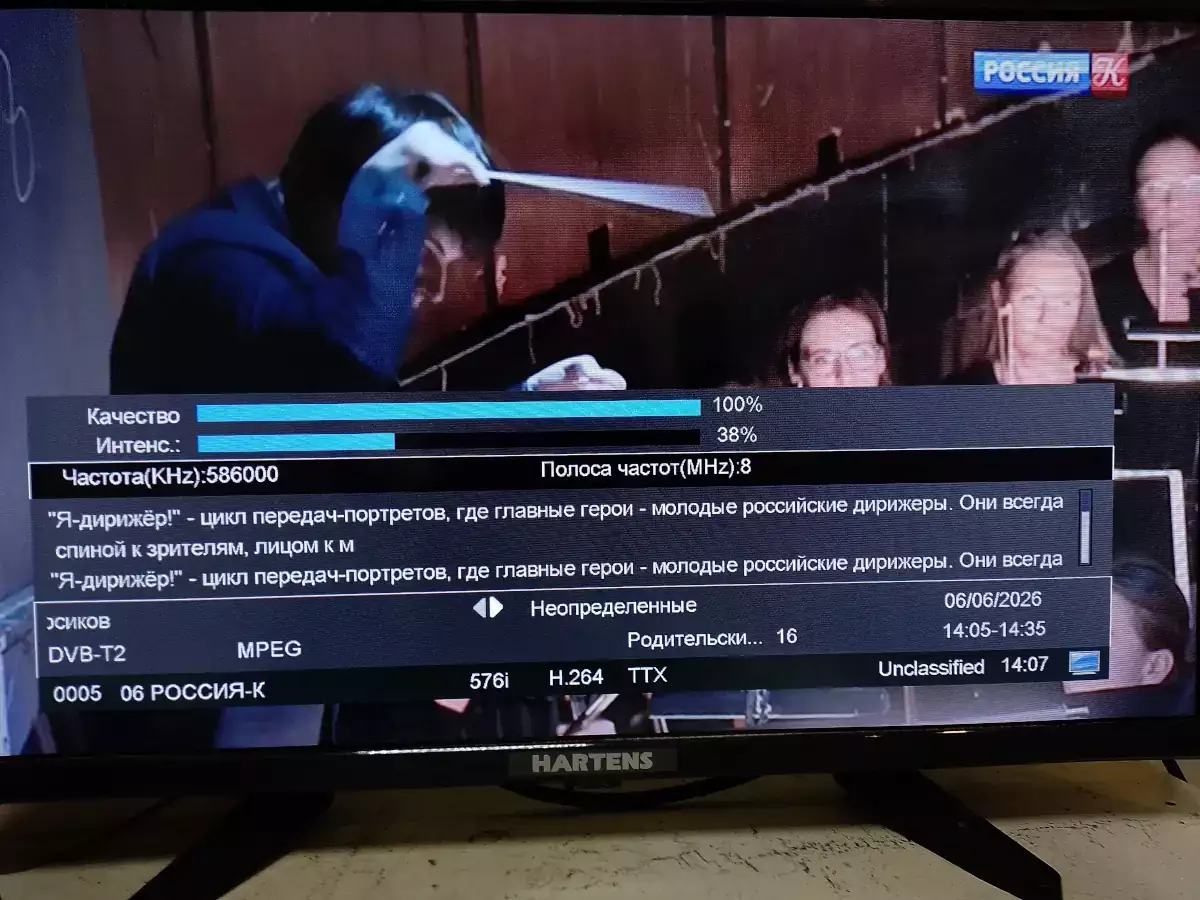

Канал "Культура", первый мультиплекс.
tv-cultura

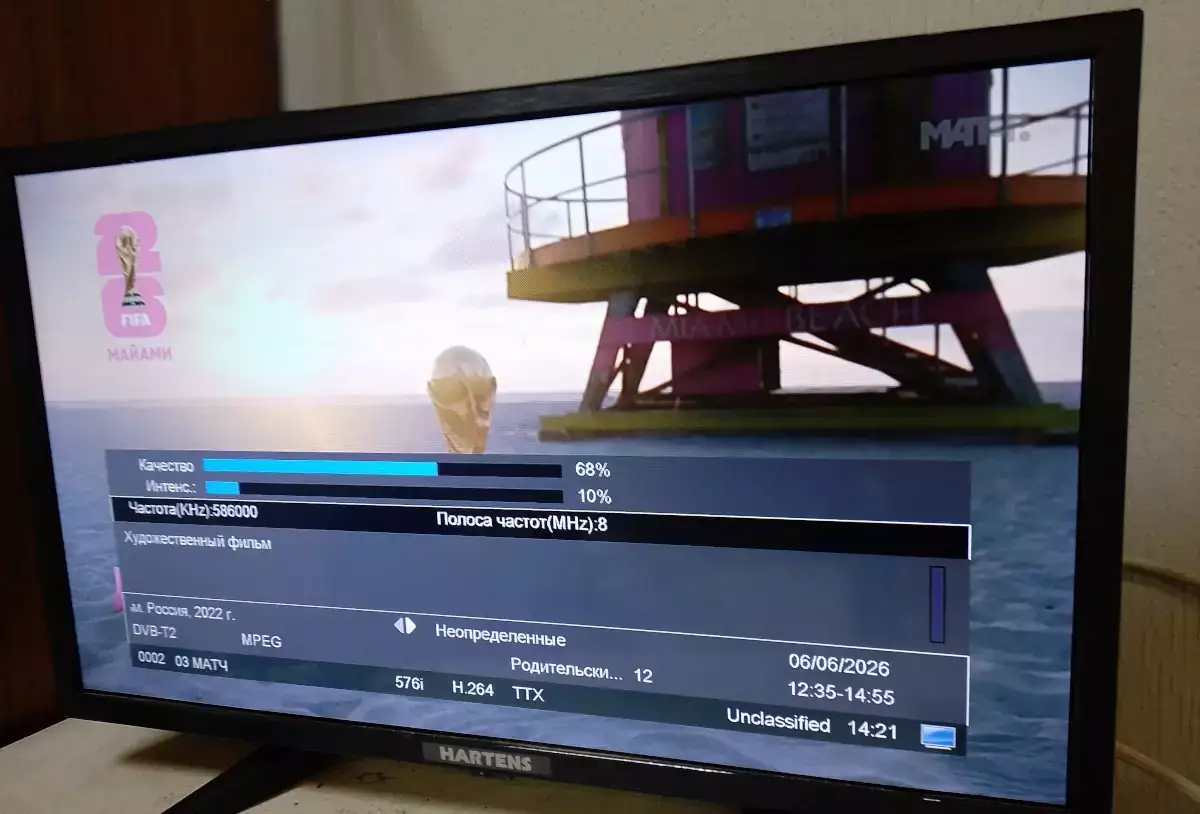

Канал "Матч ТВ", первый мультиплекс.
tv-match2

Второй мультиплекс на частоте 666 МГц с каналами вроде "Пятница", "Звезда", "Мир" за окном принимался плохо. При установке антенны внутри помещения приём более стабильный: изображение не рассыпается в 95% времени. Проблема с уровнем сигнала.

Улучшение качества приёма

1) Пробовал применять рефлектор из крышки от корпуса компьютера. Стабильность приёма без рассыпания изображения улучшилась до 100% времени, Расстояние между рефлектором и полотном антенны мало влияет на качество приёма. Любителям дальнего приёма безусловно нужно использовать антенну с рефлектором, т.к. он ещё и "отгораживает" от мешающих отраженных сигналов и помех идущих из помещения.

2) Модель телевизионной приставки (Set-top-box) имеет значение. Например, Rolsen 519W более уверенно работает в условиях слабого сигнала DVB-T2, чем телевизор. Особенно если включить в ней режим 576i, так как более низкое выходное разрешение, которое соответствует разрешению сигнала трансляции ТВ-программы приводит к меньшей нагрузке центрального процессора и изображение даже при низком качестве входного сигнала не рассыпаться на квадраты.

Заключение

По сравнению с антенной "волновой канал", плоская антенна в виде диска удобна для установки у окна, т.к. не выступает за габариты здания. Также, подобную антенну можно устанавливать внутри помещения. Согласование с кабелем хорошее. Недостаток усиления можно компенсировать рефлектором или выбором более чувствительной ТВ приставки.
