Мне подарили самодельную телевизионную антенну, собранную из двух дисков от большой ЭВМ, со словами "антенна не работает".

Введение

На крышах загородных домов иногда можно увидеть антенну из широкого диска. Это деталь от большой ЭВМ - часть накопителя для хранения данных, который использовался в 1980-х годах до распада СССР.

Проблема

Схема антенны из двух дисков приведена в статье на радиолюбительском портале QRZ.ru, но она, очевидно, написана до появления приборов для измерения параметров антенны и до написания программ для моделирования антенн.

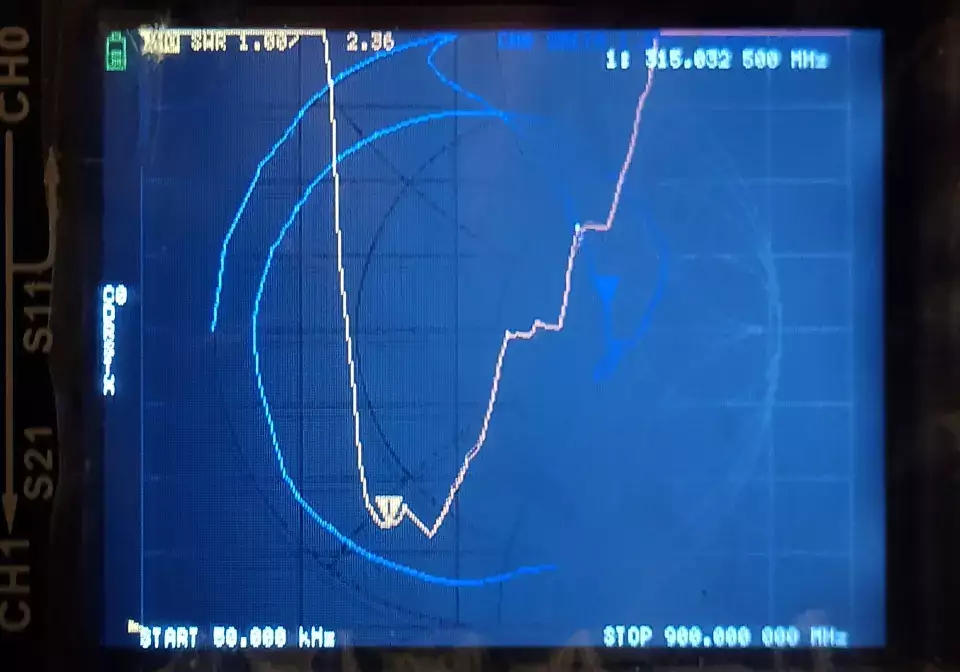

Проверил антенну на антенном анализаторе nanoVNA. Действительно, антенна, состоящая из двух дисков не настроена на диапазон дециметровых волн 470-690 МГц.

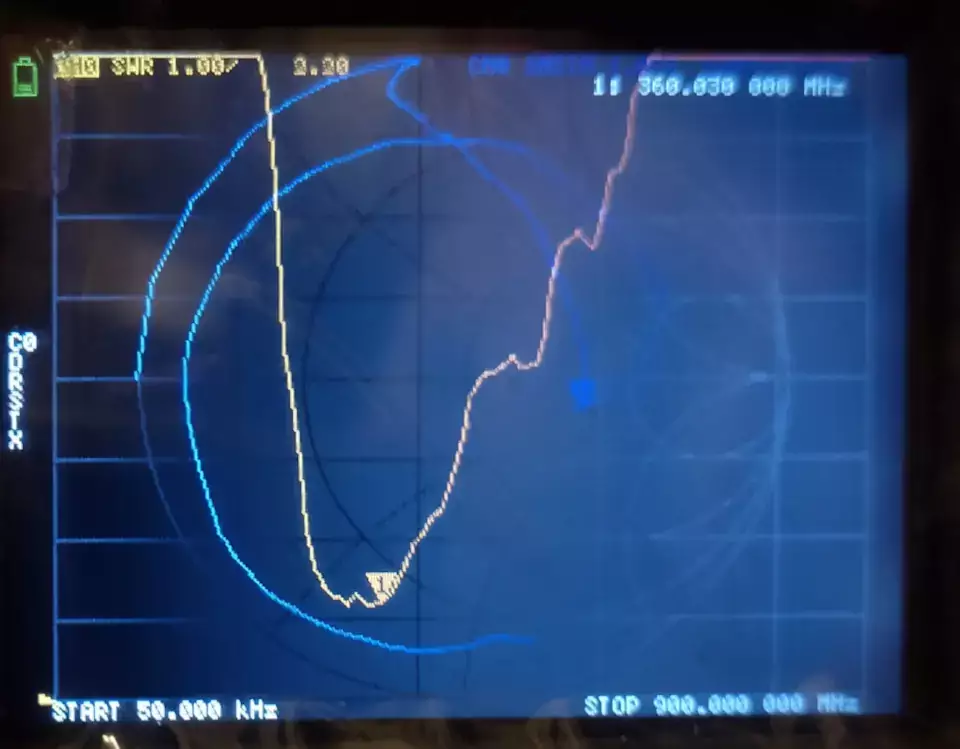

В статье "Телевизионная антенна из диска накопителя от больших ЭВМ типа ЕС" во второй части содержится ошибка. При питании антенны с внешнего радиуса диска резонансная частота смещается ниже диапазона ДМВ ТВ.

Fmin=300 МГц
Fmax=360 МГц

Решение

Если точки питания антенны выбрать на центральном радиусе диска, она оказывается настроенной на диапазон ТВ ДМВ. При этом, антенна состоит из одного диска, как показано на рисунке выше.

Fmin=260 МГц
Fmax=560 МГц

Антенна из одного диска ЭВМ, при её питании с центрального радиуса, способна принимать весь диапазон UHF от 260 до 470 МГц и ДМВ ТВ каналы 21-31 (от 470 до 560 МГц) с отличным согласованием (КСВ<2, R_{входное}=36-40 Ом). Выше частоты 560 МГц согласование с кабелем ухудшается, но остается приемлемым для приёма - каналы 31-45 (КСВ=3...4).

Полоса антенны из одного диска ЭВМ при корректном питании - на центральном радиусе диска - составляет 300 МГц!

Для измерения КСВ, антенный анализатор был подключен через переходники SMA-BNC(мама) и BNC(папа)-клеммы_под_винт для систем видеонаблюдения, короткими отрезками провода непосредственно к точкам питания антенны. Но реальная антенна будет подключаться к телевизору коаксиальным кабелем 75 Ом. Около точек питания антенны нужно предусмотреть BalUn или дроссель из кабеля для подавления синфазного тока по внешней оплётке кабеля, который обычно приводит к повышенному КСВ и падению усиления.

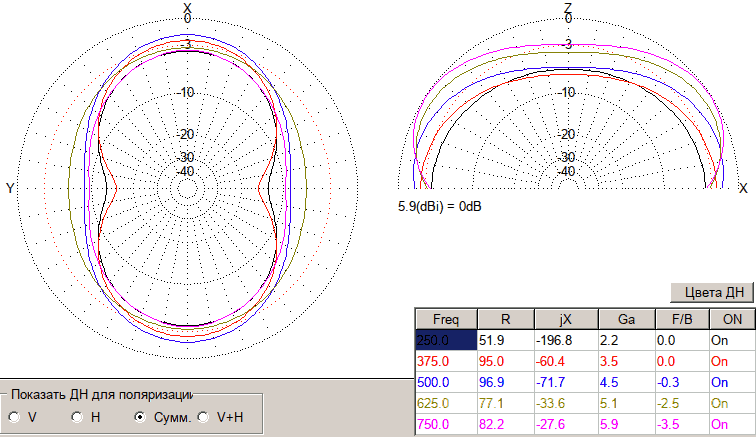

Моделирование антенны из диска ЕС ЭВМ

Внешний радиус = 356 мм
Внутренний радиус = 170 мм
Воздушный зазор = 10 мм.

Вместо сплошного диска в модели использована сетка проводов, т.к. программа MMANA не может рассчиитывать проводящие поверхности.

Расчётный график КСВ в общих чертах похож на практический, полученный на приборе nanoVNA.

Полоса по КСВ<2 широкая: 360-750 МГц. То есть антенна из диска очень широкополосная.
