TV-Antenne von einer Computer-Festplattenplatte

Mai

2026

TV-Antenne von einer Computer-Festplattenplatte

антенны, ТВ

25 Mai 2026 23:04

Sie gaben mir eine selbstgebaute Fernsehantenne, zusammengesetzt aus zwei Festplatten eines großen Computers, mit der Aufschrift „Die Antenne funktioniert nicht.“

Einführung

Auf den Dächern von Landhäusern sieht man manchmal eine Antenne aus einer breiten Scheibe. Dies ist ein Teil eines Großrechners – Teil eines Datenspeicherlaufwerks, das in den 1980er Jahren vor dem Zusammenbruch der UdSSR verwendet wurde.

Problem

Antennendiagramm von zwei scheiben sind angegeben Artikel auf dem Amateurfunkportal QRZ.ru, aber es wurde offensichtlich vor dem Aufkommen von Instrumenten zur Messung von Antennenparametern und vor dem Schreiben von Programmen zur Modellierung von Antennen geschrieben.

Ich habe die Antenne am nanoVNA-Antennenanalysator überprüft. Tatsächlich besteht eine Antenne aus zwei festplatten nicht auf den UHF-Bereich 470-690 MHz abgestimmt.

Der Artikel „TV-Antenne von einer Speicherplatte von Großcomputern des EC-Typs“ im zweiten Teil enthält Fehler. Wenn die Antenne vom Außenradius der Scheibe gespeist wird, verschiebt sich die Resonanzfrequenz unter den UHF-TV-Bereich.

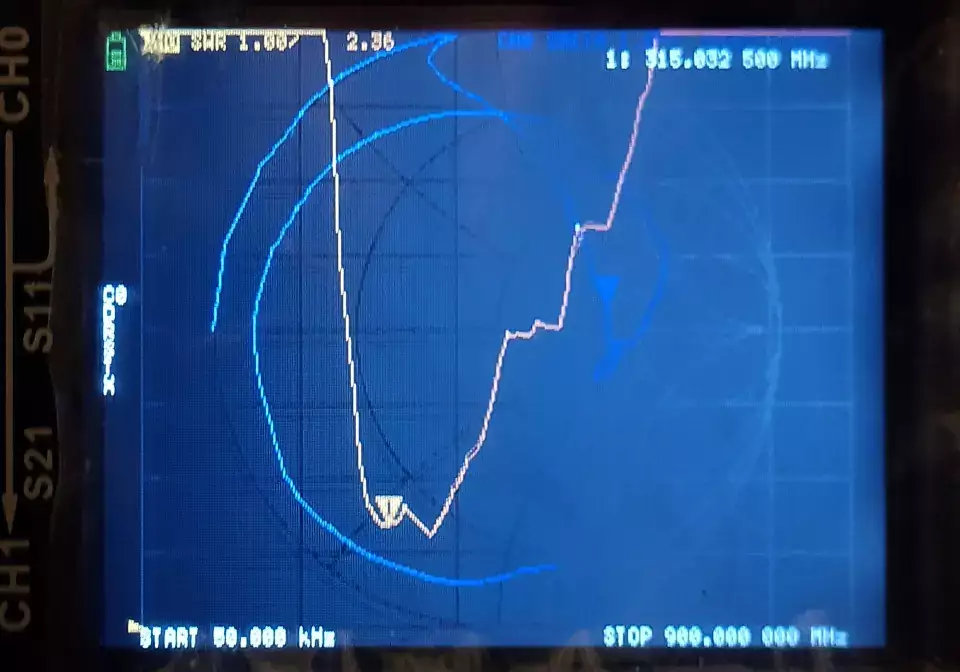

Fmin=300 MHz

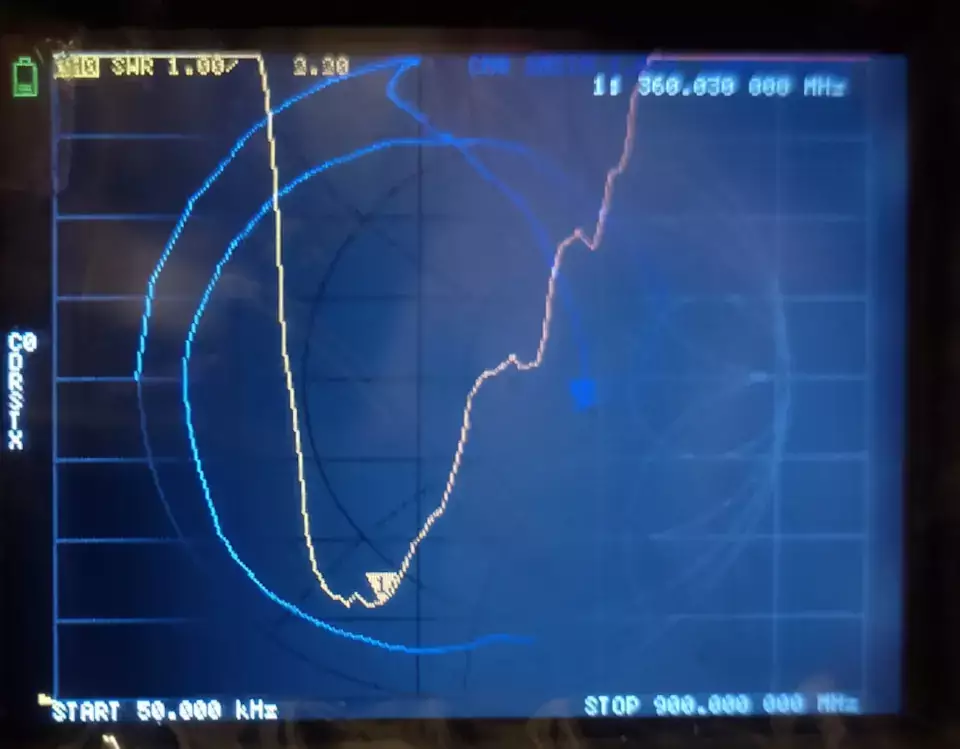

Fmax=360 MHz

Lösung

Wenn die Antenneneinspeisepunkte ausgewählt sind bei Zentralradius festplatte, es stellt sich heraus, dass es auf den UHF-TV-Bereich abgestimmt ist. In diesem Fall besteht die Antenne aus eins legen Sie die Festplatte wie in der Abbildung oben gezeigt ein.

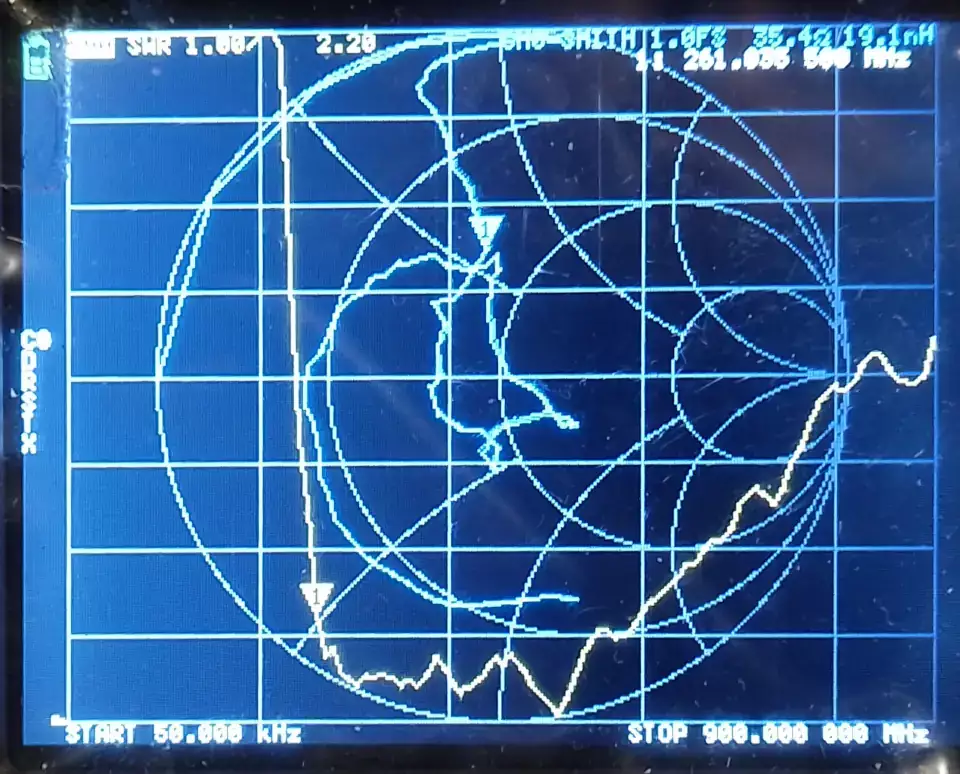

Fmin=260 MHz

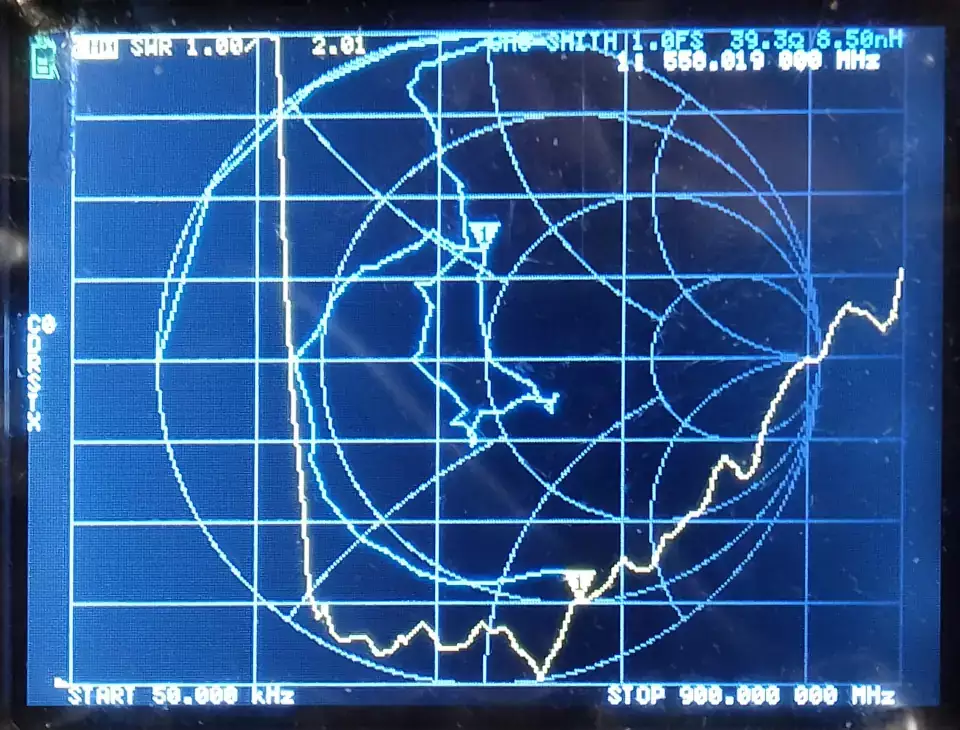

Fmax=560 MHz

Eine Antenne von einer Computerplatte ist, wenn sie vom zentralen Radius gespeist wird, in der Lage, den gesamten UHF-Bereich von 260 bis 470 MHz und die UHF-TV-Kanäle 21–31 (von 470 bis 560 MHz) mit hervorragender Anpassung (SWR<2, R_Eingang=36–40 Ohm) zu empfangen. Oberhalb der Frequenz von 560 MHz verschlechtert sich die Abstimmung mit dem Kabel, bleibt aber für den Empfang akzeptabel – Kanäle 31-45 (SWR = 3...4).

Antennenstreifen von einer Computerfestplatte mit korrekter Stromversorgung - eingeschaltet zentral festplattenradius - beträgt 300 MHz!

Zur Messung des SWR wurde der Antennenanalysator über Adapter SMA-BNC (weiblich) und BNC (männlich) Schraubklemmen für Videoüberwachungssysteme mit kurzen Leitungsstücken direkt an die Antennensteckdosen angeschlossen. Die echte Antenne wird jedoch über ein 75-Ohm-Koaxialkabel mit dem Fernseher verbunden. In der Nähe der Antenneneinspeisepunkte muss ein BalUn oder eine Drossel vom Kabel bereitgestellt werden, um den Gleichtaktstrom entlang des Außengeflechts des Kabels zu unterdrücken, der normalerweise zu einem erhöhten SWR und einem Rückgang der Verstärkung führt.

Modellierung einer Antenne von einer ES-Computerfestplatte

Außenradius = 356 mm
Innenradius = 170 mm
Luftspalt = 10 mm.

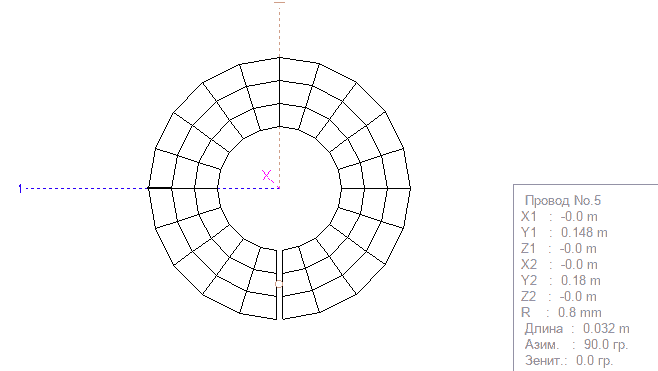

Anstelle einer festen Scheibe verwendet das Modell ein Gitter aus Drähten, da MMANA keine leitfähigen Oberflächen berechnen kann.

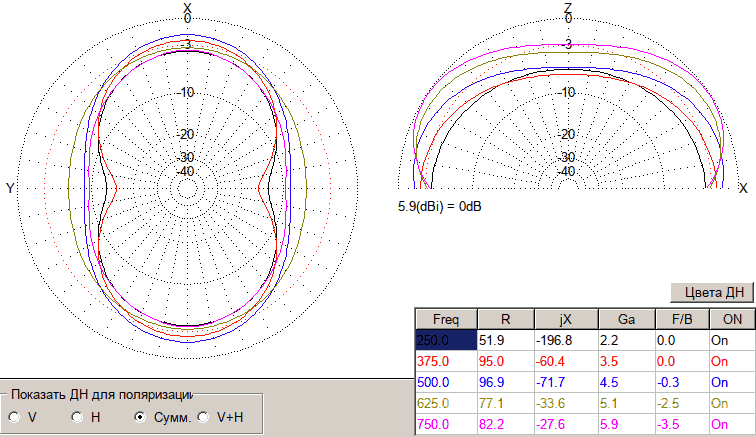

Das berechnete SWR-Diagramm ähnelt im Allgemeinen dem praktischen Diagramm, das auf dem nanoVNA-Gerät erhalten wurde.

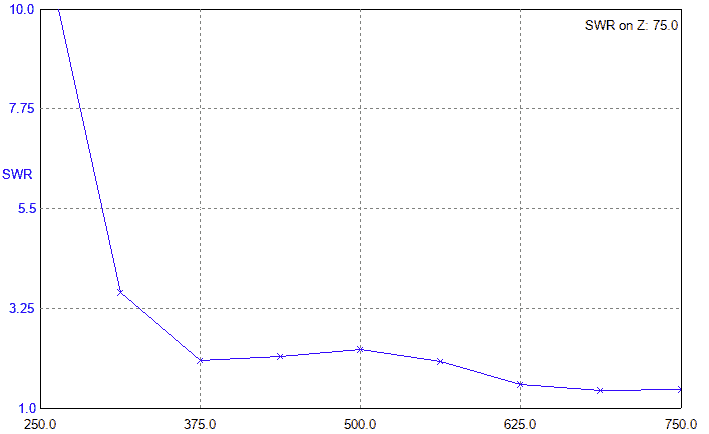

Das SWR<2-Band ist breit: 360-750 MHz. Das heißt, die Scheibenantenne ist sehr breitbandig.
