Abmessungen der 5-Element-Uda-Yagi-Antenne für den UKW-Bereich 87,5-108 MHz

антенны, УКВ

11 Februar 2026 17:00

Abmessungen einer Richtantenne vom Typ „Wellenkanal“ (Uda-Yagi) für den Rundfunkbereich 87,5-108 MHz (FM).

Eine Antenne zum Empfang von FM-Signalen über große Entfernungen kann unabhängig aus einem Holzblock und Aluminiumrohren hergestellt werden.
Für die Berechnungen im Mmana-Gal-Programm habe ich eine Antenne mit 5 Elementen gewählt, da ich einen Gewinn von 8 dbi erreichen wollte.
(Eine 2-Element-Rahmenantenne hat den gleichen Gewinn von 8 dbi, ist aber sehr schmalbandig).

Die Länge der Traverse beträgt 2 Meter. Abmessungen 1,65 x 2 Meter.
Das 75-Ohm-Stromkabel wird an das zweite Element vom Ende (normaler Dipol) angeschlossen.

Die Antenne hat einen moderaten Gewinn von 7,5-8 dbi, passt aber sehr gut zu einem 75-Ohm-Kabel (SWR<1,5).

Bereich 87,5–108 MHz
Verstärkung G=7,5 dbi
F/B 10 dB

Abmessungen einer 5-Element-Uda-Yagi-Antenne, hergestellt aus Rohren mit einem Durchmesser von 4 mm

Yagi-FM-4mm

Element	R	A	D1	D2	D3
Position, mm	0	688	747	1163	1950
Länge, mm	1616	1582	1344	1280	1234

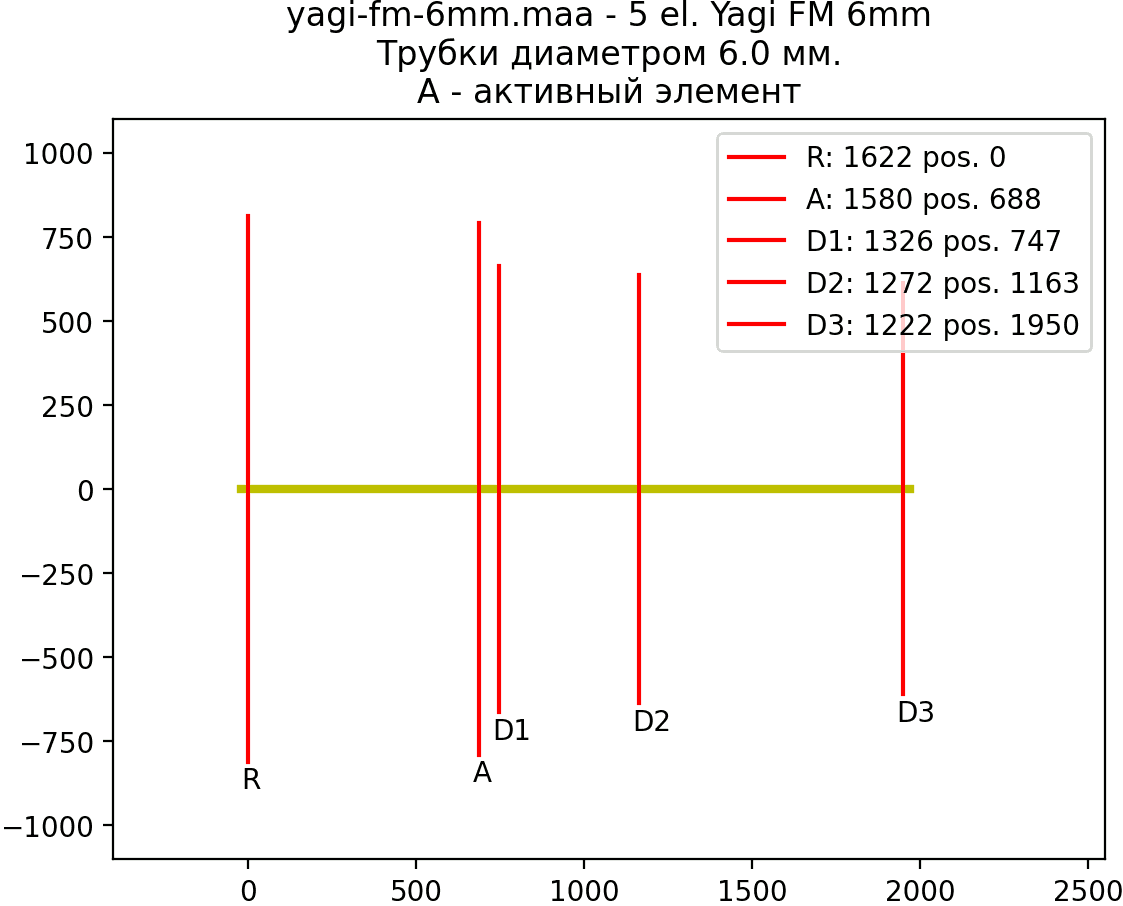

Abmessungen einer 5-Element-Uda-Yagi-Antenne, hergestellt aus Rohren mit einem Durchmesser von 6 mm

Yagi-FM-6mm

Element	R	A	D1	D2	D3
Position, mm	0	688	747	1163	1950
Länge, mm	1622	1580	1326	1272	1222

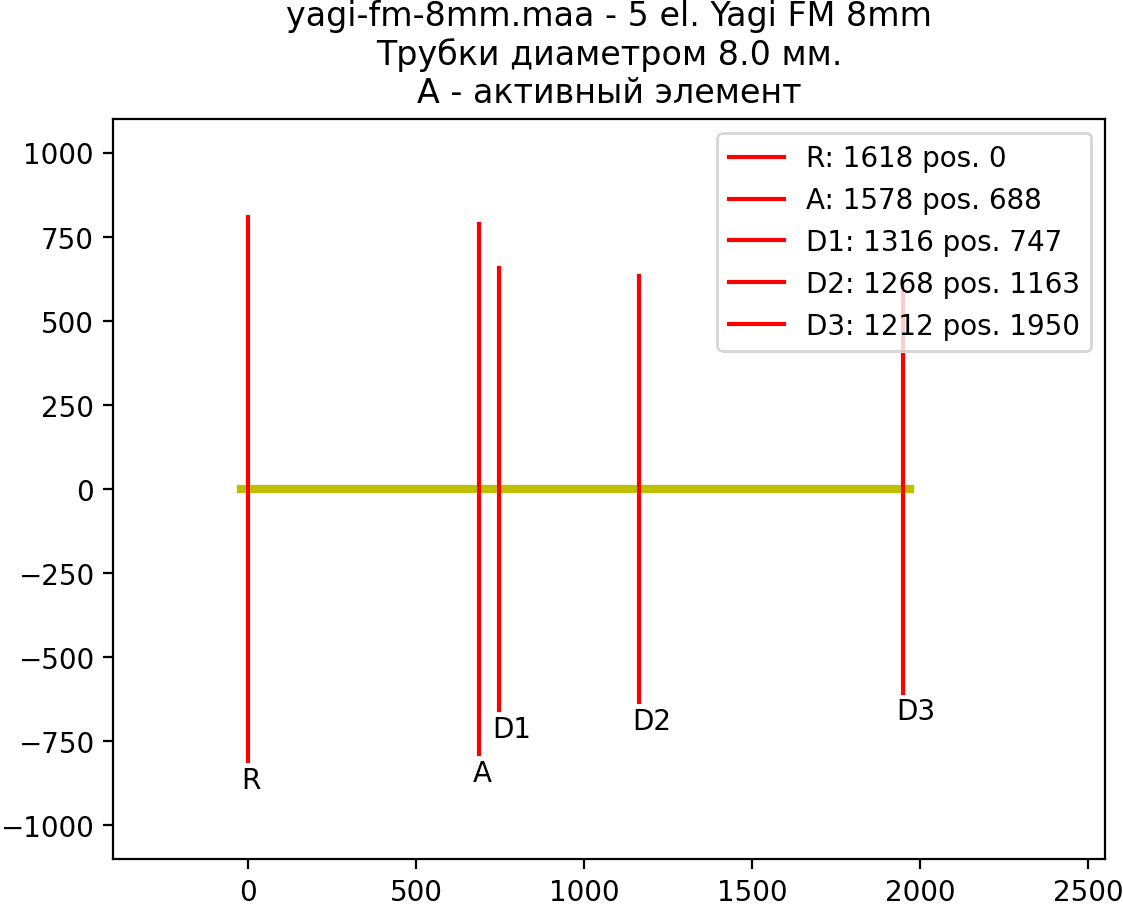

Abmessungen einer 5-Element-Uda-Yagi-Antenne, hergestellt aus Rohren mit einem Durchmesser von 8 mm

Yagi-FM-8mm

Element	R	A	D1	D2	D3
Position, mm	0	688	747	1163	1950
Länge, mm	1618	1578	1316	1268	1212

Abmessungen einer 5-Element-Uda-Yagi-Antenne, hergestellt aus Rohren mit einem Durchmesser von 10 mm

Yagi-FM-10mm

Element	R	A	D1	D2	D3
Position, mm	0	688	747	1163	1950
Länge, mm	1610	1578	1308	1258	1202

Abmessungen einer 5-Element-Uda-Yagi-Antenne, hergestellt aus Rohren mit einem Durchmesser von 12 mm

Yagi-FM-12mm

Element	R	A	D1	D2	D3
Position, mm	0	688	747	1163	1950
Länge, mm	1604	1572	1298	1254	1190

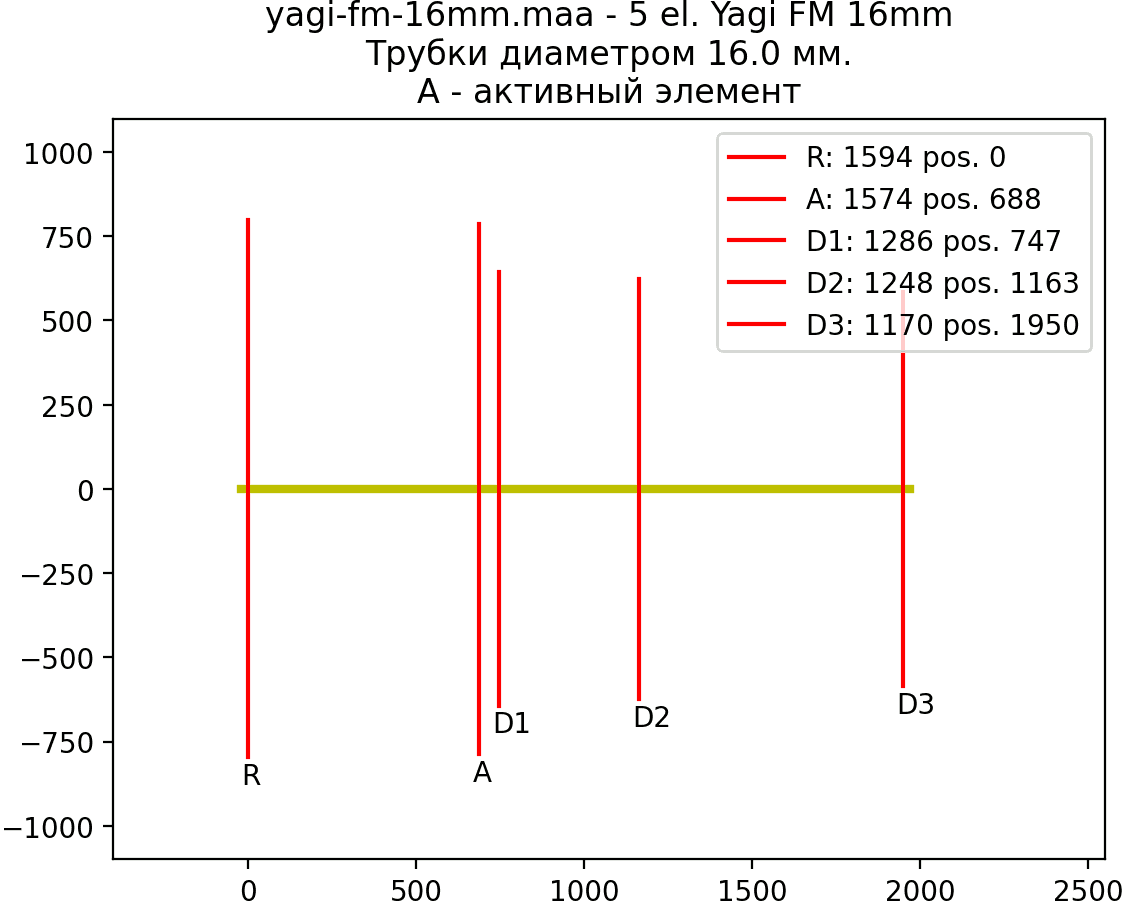

Abmessungen einer 5-Element-Uda-Yagi-Antenne, hergestellt aus Rohren mit einem Durchmesser von 16 mm

Yagi-FM-16mm

Element	R	A	D1	D2	D3
Position, mm	0	688	747	1163	1950
Länge, mm	1594	1574	1286	1248	1170

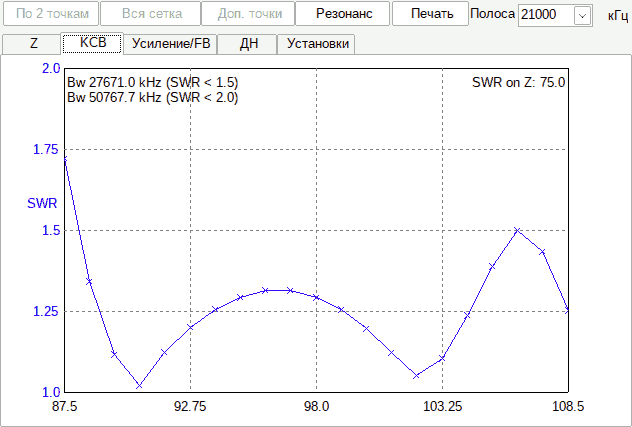

SWR-Diagramm (abgestimmt auf 75-Ohm-Kabel)

swr

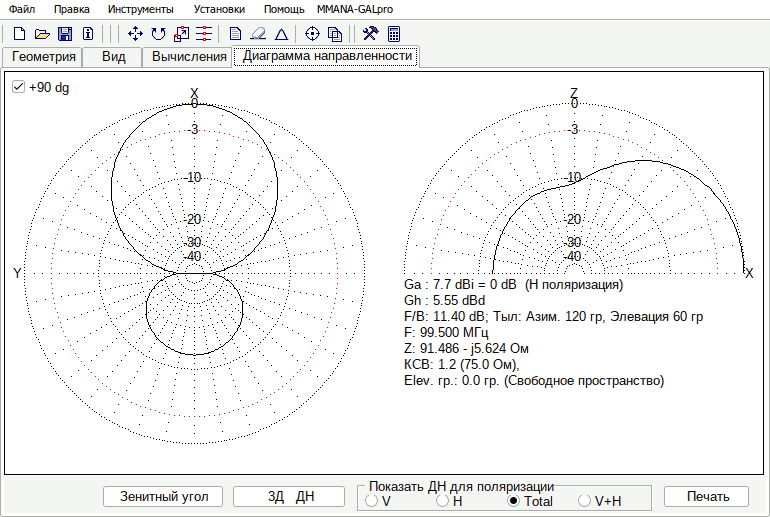

Antennenstrahlungsmuster (für Frequenz 99,5 MHz)

Richtwirkung

Antennenstrahlungsmuster (für Frequenz 88,0 MHz)

directivity-low

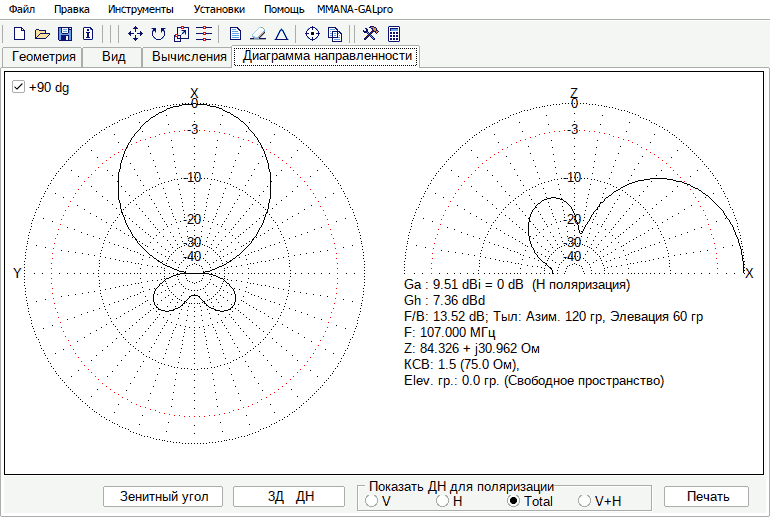

Antennenstrahlungsmuster (für Frequenz 107,0 MHz)

directivity-high

Archiv der Antennenmodelle für die MMANA-Anwendung

*yagi-fm.zip
