Um Übertragungen der Weltmeisterschaft für die Sicherheitskräfte der Organisation zu sehen, habe ich eine Indoor-Dezimeter-TV-Antenne für DVB-T2 gebaut.

FIFA Fußball-Weltmeisterschaft 2026 findet in Miami, USA, statt.
Für das Sicherheitspersonal unserer Organisation habe ich eine Fernsehantenne basierend auf einer Festplatte eines ES-Computers hergestellt und installiert.
Die Antennenabmessungen sind in angegeben vorheriger Artikel.

Überprüfung der Übereinstimmung der Antenne mit dem Kabel

Der Antennenanalysator wurde auf 50 Ohm kalibriert. Daher gibt er an, dass der Stehwellenkoeffizient für die Anpassung an ein 75-Ohm-Kabel 1,5 beträgt.

Antennenfrequenzbänder:

• Frequenzband um 360 MHz – Resonanz vorhanden, es findet jedoch keine Ausstrahlung auf dieser Frequenz statt.


• im Frequenzbereich 470-690 MHz 585 mHz SWR~=1,5.


• im Frequenzbereich 470-690 MHz 666 mHz SWR~=1,5.
  *

Beschreibung des Designs

1. Metallscheibe
2. Holzleiste ca. 1 Meter lang.
3. Holzflachblock 8 cm lang.
4. Verbindungsplatte 300x60mm
5. M5-Schrauben zur Befestigung - 9 Stk.
6. Nüsse - 7 Stk.
7. Flügelmuttern - 2 Stk.
8. M5-Unterlegscheiben - 18 Stk.
9. Grover-Unterlegscheiben - 9 Stk.
10. Kunststoffsockel - 1 Stk.
    11.TV-Kabel 75 Ohm - 3 Meter
    12.F-Stecker für Kabel
    13.F-TV-Adapter
    14.Kontaktlasche zum Anschluss der Kabelader - 1 Stk.

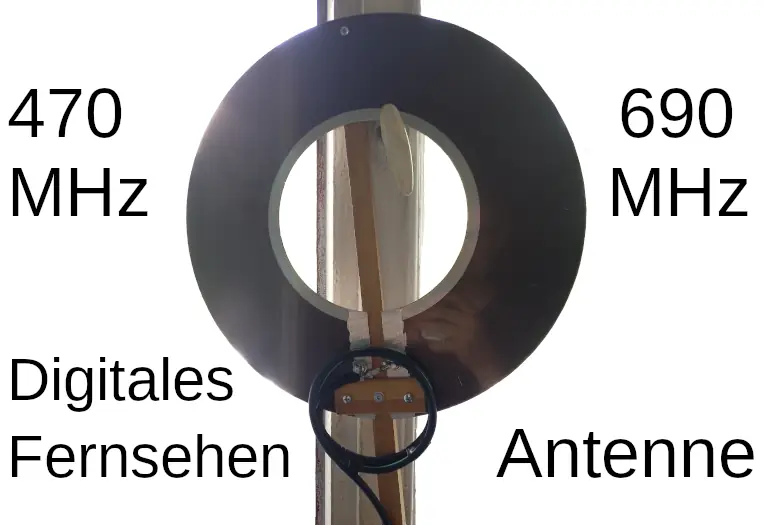

Eine Metallplatte aus dem Datenspeicher eines alten Computers ist oben und unten an einem vertikalen Holzblock befestigt.
Die Scheibe selbst an der Unterseite der Antenne ist gesägt (10 mm Spalt). An den Stellen, an denen das Koaxialkabel angeschlossen wird, wird die Scheibe gereinigt und verzinnt.

Im unteren Teil ist ein Holzblock auf einem Kunststoffsockel befestigt, der auf Rollläden (automatische Rollläden) montiert werden kann.

Verbinden Sie den Kabelkern mit der Scheibe über ein Metallblatt, das mit dem Kern verlötet ist. Verwenden Sie der Einfachheit halber eine Flügelmutter.
Da es nicht möglich war, das Geflecht (eventuell Aluminium) zu verzinnen, habe ich das Geflecht unter die Unterlegscheibe gelegt und mit einer weiteren Flügelmutter festgezogen.

Um den Gleichtakt-Flechtstrom (|common mode) zu unterdrücken, habe ich eine Abschaltdrossel aus einem Koaxialkabel verwendet.

Auf der TV-Seite gibt es einen regulären F-Anschluss (nicht abgebildet).

Ergebnisse der Nutzung

Empfangen werden beide Multiplexe von St. Petersburg (auf den Mittelfrequenzen 586 und 666 MHz).
Da sich das Sicherheitsbüro im 1. Stock befindet, besteht keine direkte Sicht auf das Fernsehzentrum und es werden sowohl direkte als auch reflektierte Signale empfangen, wodurch Minima und Maxima der Feldstärke entstehen. Das Niveau und die Qualität ändern sich. Aber im Allgemeinen ist der Empfang zu 95 % der Zeit verfügbar.

Kanal „Kultur“, der erste Multiplex.

Match-TV-Kanal, der erste Multiplex.

Der zweite Multiplex auf einer Frequenz von 666 MHz mit Kanälen wie „Friday“, „Star“, „Mir“ wurde außerhalb des Fensters schlecht empfangen. Bei der Installation der Antenne im Innenbereich ist der Empfang stabiler: Das Bild bröckelt in 95 % der Fälle nicht. Problem mit dem Signalpegel.

Verbesserung der Empfangsqualität

1) Versucht zu verwenden Reflektor aus der Abdeckung des Computergehäuses. Die Empfangsstabilität ohne Bildstreuung hat sich auf 100 % verbessert. Der Abstand zwischen Reflektor und Antennenoberfläche hat kaum Einfluss auf die Empfangsqualität. Fans des Fernempfangs sollten unbedingt auf eine Antenne mit Reflektor zurückgreifen, denn diese „schirmt“ auch störende reflektierte Signale und Störungen aus dem Raum ab.

2)Set-Top-Box-Modell(Set-Top-Box) ist wichtig. Beispielsweise funktioniert der Rolsen 519W bei schwachem DVB-T2-Signal zuverlässiger als ein Fernseher. Vor allem, wenn man darin den 576i-Modus aktiviert, da die geringere Ausgangsauflösung, die der Auflösung des TV-Programm-Rundfunksignals entspricht, zu einer geringeren Belastung des Zentralprozessors führt und das Bild auch bei geringer Qualität des Eingangssignals nicht in Quadrate zerfällt.

Fazit

Im Vergleich zur „Wellenkanal“-Antenne eignet sich eine Flachscheibenantenne gut für die Installation in Fensternähe, da sie nicht über die Abmessungen des Gebäudes hinausragt. Eine solche Antenne kann auch in Innenräumen installiert werden. Die Kabelübereinstimmung ist gut. Der fehlende Gewinn kann durch den Einsatz eines Reflektors oder die Wahl einer empfindlicheren TV-Set-Top-Box ausgeglichen werden.
