计算机磁盘驱动器板的电视天线（第 2 部分）

антенны

19 6月 2026 15:25

为了让组织的保安人员观看世界杯转播，我制作了一个用于DVB-T2的室内分米电视天线。

2026 年国际足联世界杯发生在美国迈阿密。
我为我们组织的保安人员制造并安装了一个基于 ES 计算机磁盘的电视天线。
天线尺寸如下上一篇文章。

检查天线与电缆的匹配

天线分析仪已校准至 50 欧姆。因此，他表示与 75 欧姆电缆匹配的驻波系数为 1.5。

天线频段：

360 MHz 左右的频段 - 存在共振，但在此频率下没有广播。
频率范围为 470-690 MHz 第585章 mHz驻波比~=1.5。
频率范围为 470-690 MHz 第666章 mHz驻波比~=1.5。
*

设计说明

金属盘
长约1米的木条。
木扁块长 8 厘米。
连接板300x60mm
用于紧固的 M5 螺钉 - 9 颗
坚果 - 7 颗
蝶形螺母 - 2 个
M5 垫圈 - 18 件
Grover 垫圈 - 9 件
塑料底座 - 1 个
11.电视电缆 75 欧姆 - 3 米
12.F型电缆连接器
13.F-TV 适配器
14.用于连接电缆芯的接触瓣 - 1 件。

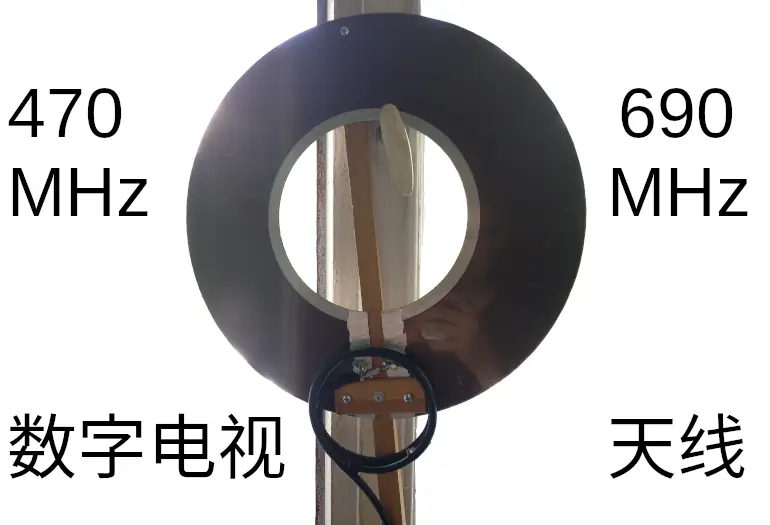

旧计算机数据存储设备上的金属磁盘固定在顶部和底部的垂直木块上。
天线底部的圆盘本身被锯开（10 毫米间隙）。在要连接同轴电缆的地方，对磁盘进行清洁和镀锡。
电视天线

下部的木块连接到塑料底座上，可以安装在卷帘（自动百叶窗）上。
电视天线5

通过焊接到芯上的金属花瓣将电缆芯连接到盘上。为了方便起见，请使用蝶形螺母。
不可能对编织带（可能是铝）进行镀锡，因此我将编织带放在垫圈下方，并用另一个蝶形螺母将其拧紧。
电视天线3

为了抑制共模编织电流（|共模），我使用了由同轴电缆制成的关断扼流圈。
电视天线4

电视一侧有一个常规的 F 型连接器（未显示）。
电视天线2

使用结果

接收圣彼得堡的两个多路传输（中频 586 和 666 MHz）。
由于保安办公室位于一楼，无法直接看到电视中心，并且会接收到直接信号和反射信号，从而产生最小和最大的场强。水平和质量正在发生变化。但总体来说，95% 的时间都可以接待。

“文化”频道，第一个多路复用频道。
电视文化

匹配电视频道，第一多路复用器。
电视比赛2

第二个多路复用频率为 666 MHz，包含“星期五”、“星星”、“和平号”等频道，窗外接收效果不佳。在室内安装天线时，接收更加稳定：95% 的时间图像不会崩溃。信号电平问题。

提高接待质量

1）尝试使用 反射器 从电脑机箱盖上。无图像散射的接收稳定性已提高至 100%。反射板与天线表面的距离对接收质量影响不大。远距离接收的爱好者肯定需要使用带反射器的天线，因为它还可以“隔离”干扰反射信号和来自房间的干扰。

2） 机顶盒型号 （机顶盒）很重要。例如，Rolsen 519W 在 DVB-T2 信号较弱的情况下比电视更可靠地工作。特别是如果您启用 576i 模式，因为较低的输出分辨率（对应于电视节目广播信号的分辨率）会减少中央处理器的负载，并且即使输入信号质量较低，图像也不会碎裂成正方形。

结论

与“波通道”天线相比，扁平盘形天线方便安装在窗户附近，因为不会突出到建筑物的尺寸之外。而且，这种天线可以安装在室内。电缆匹配良好。增益的不足可以通过使用反射器或选择更灵敏的电视机顶盒来补偿。
