Pour regarder les retransmissions de la Coupe du Monde pour les agents de sécurité de l'organisation, j'ai réalisé une antenne TV intérieure décimétrique pour DVB-T2.

Coupe du Monde de la FIFA 2026 a lieu à Miami, aux États-Unis.

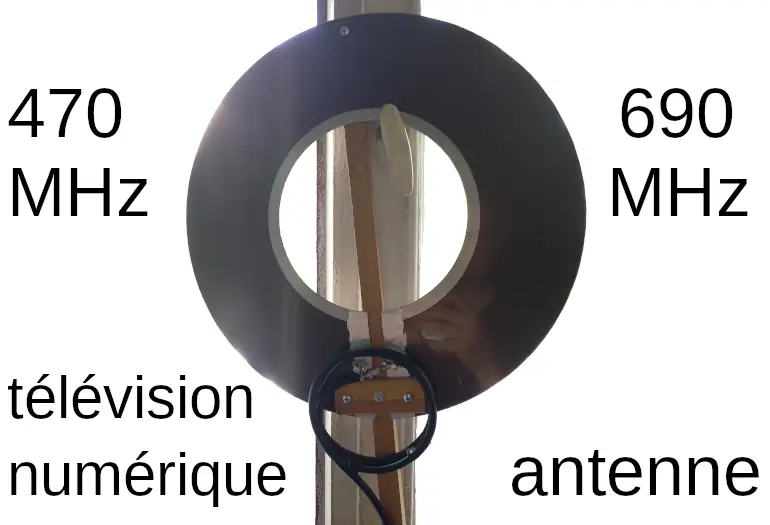

Pour les agents de sécurité de notre organisation, j'ai fabriqué et installé une antenne de télévision basée sur un disque d'un ordinateur ES.
Les dimensions de l'antenne sont données dans article précédent.

Vérification de l'adéquation de l'antenne avec le câble

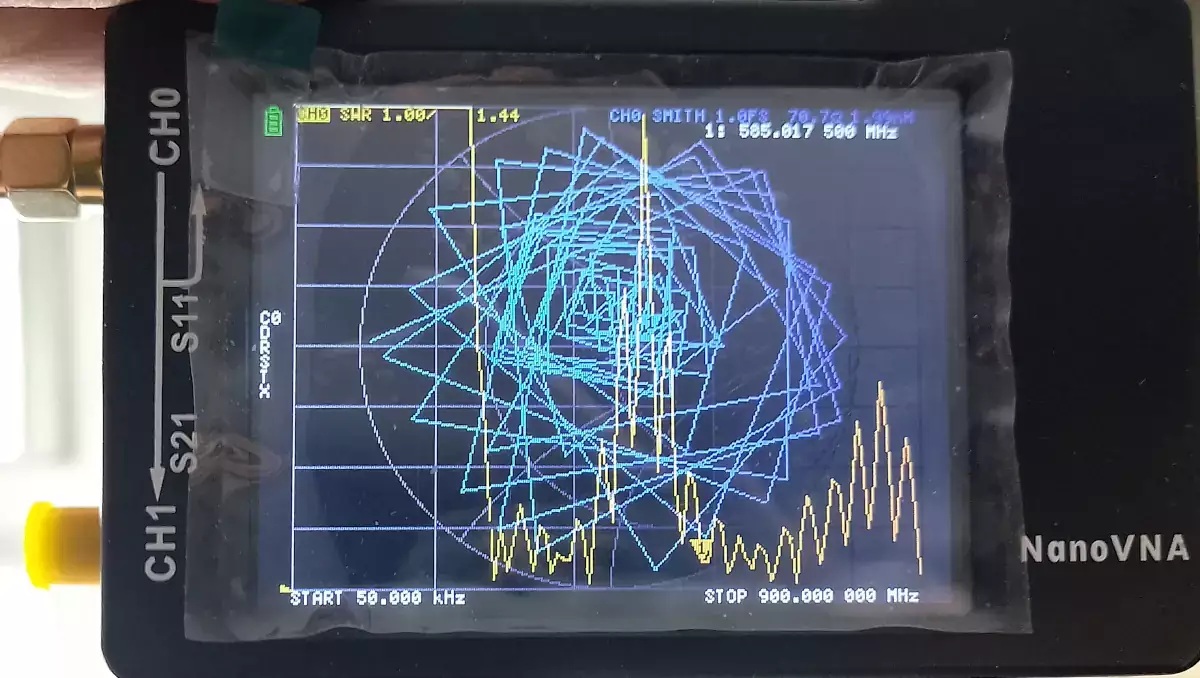

L'analyseur d'antenne a été calibré à 50 ohms. Par conséquent, il montre que le coefficient d’onde stationnaire pour l’adaptation avec un câble de 75 Ohm est de 1,5.

Bandes de fréquences d'antenne :

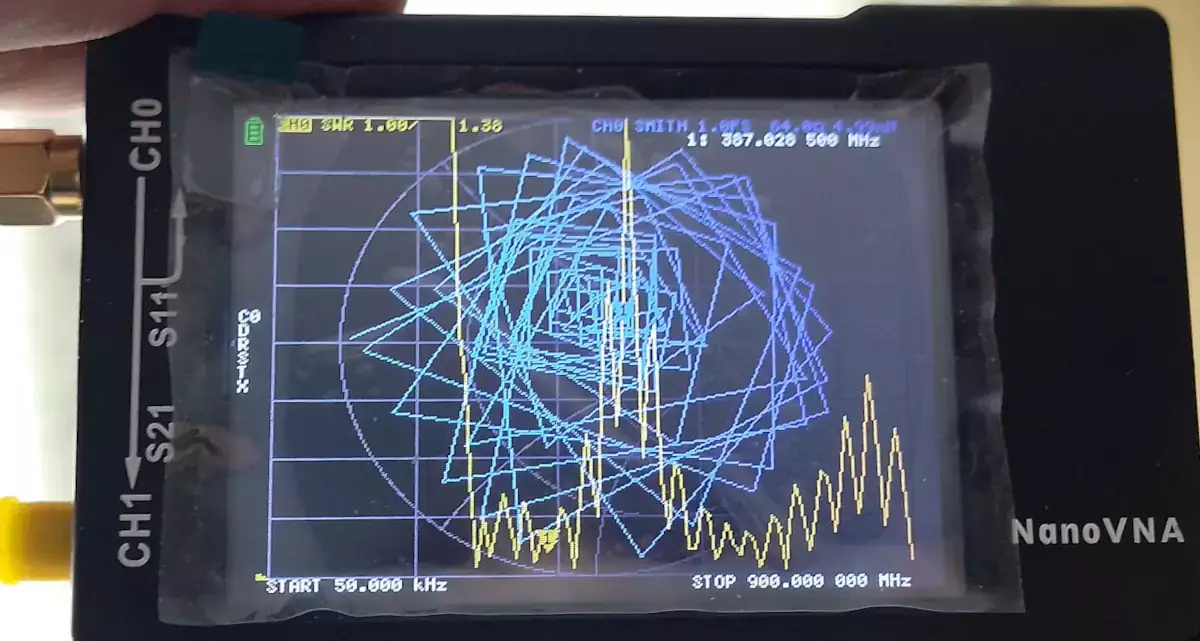

• bande de fréquence autour de 360 MHz - une résonance existe, mais il n'y a pas de diffusion à cette fréquence.


• dans la gamme 470-690 MHz à la fréquence 585 mHz SWR ~ = 1,5.

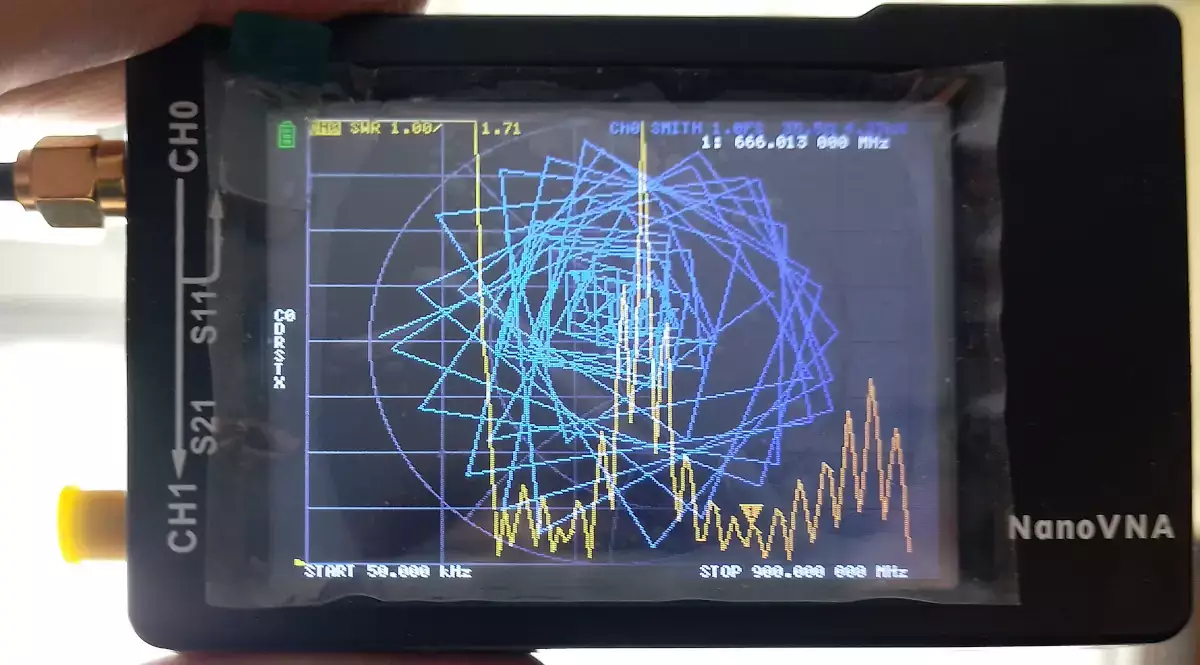

• dans la gamme 470-690 MHz à la fréquence 666 mHz SWR ~ = 1,5.
  *

Description de la conception

1. disque métallique
2. bande de bois d'environ 1 mètre de long.
3. bloc plat en bois de 8 cm de long.

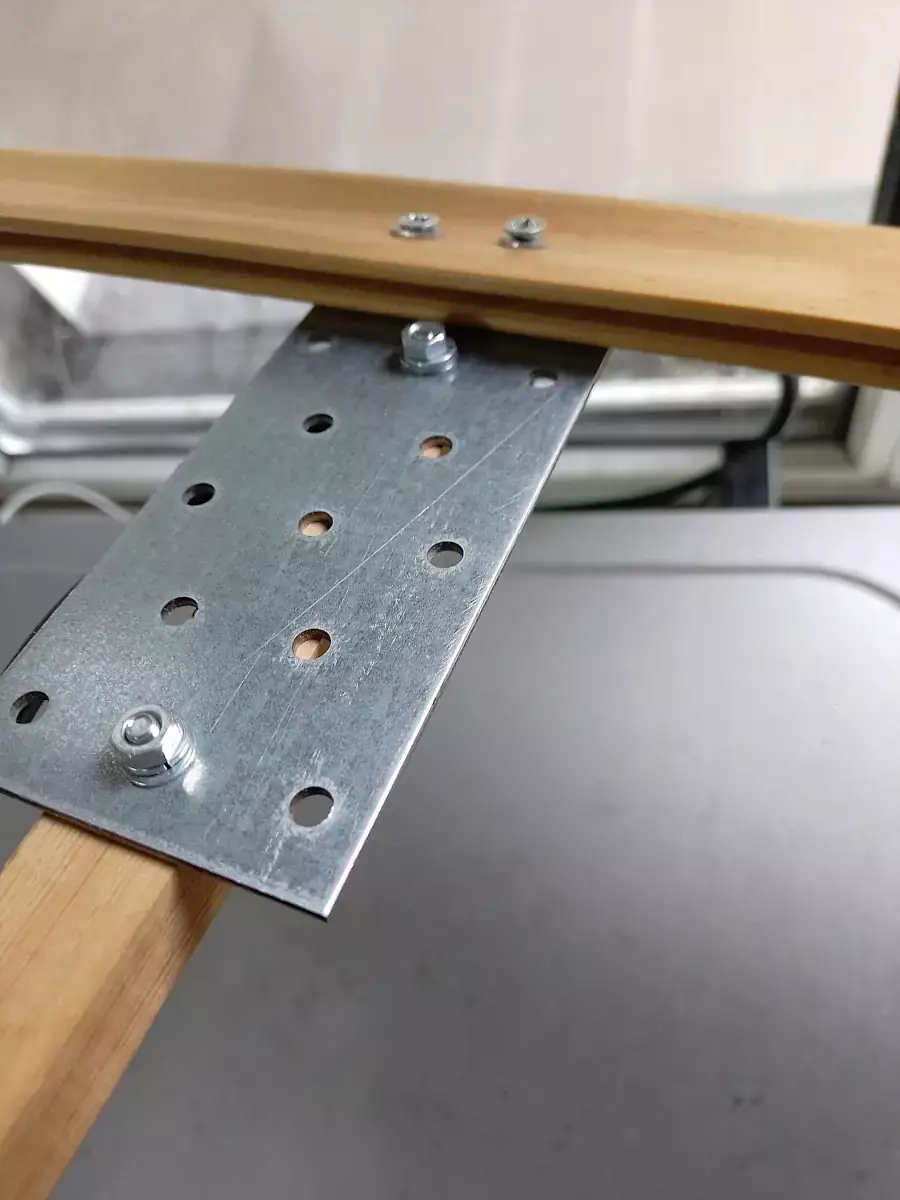

4. plaque de connexion 300x60mm
5. Vis M5 pour la fixation - 9 pcs.
6. noix - 7 pcs.
7. écrous à oreilles - 2 pcs.
8. Rondelles M5 - 18 pièces.
9. Rondelles Grover - 9 pcs.
10. socle en plastique - 1 pc.
    11.Câble TV 75 Ohm - 3 mètres
    12.Connecteur de type F pour câble
    13.Adaptateur F-TV
    14.lobe de contact pour connecter l'âme du câble - 1 pc.

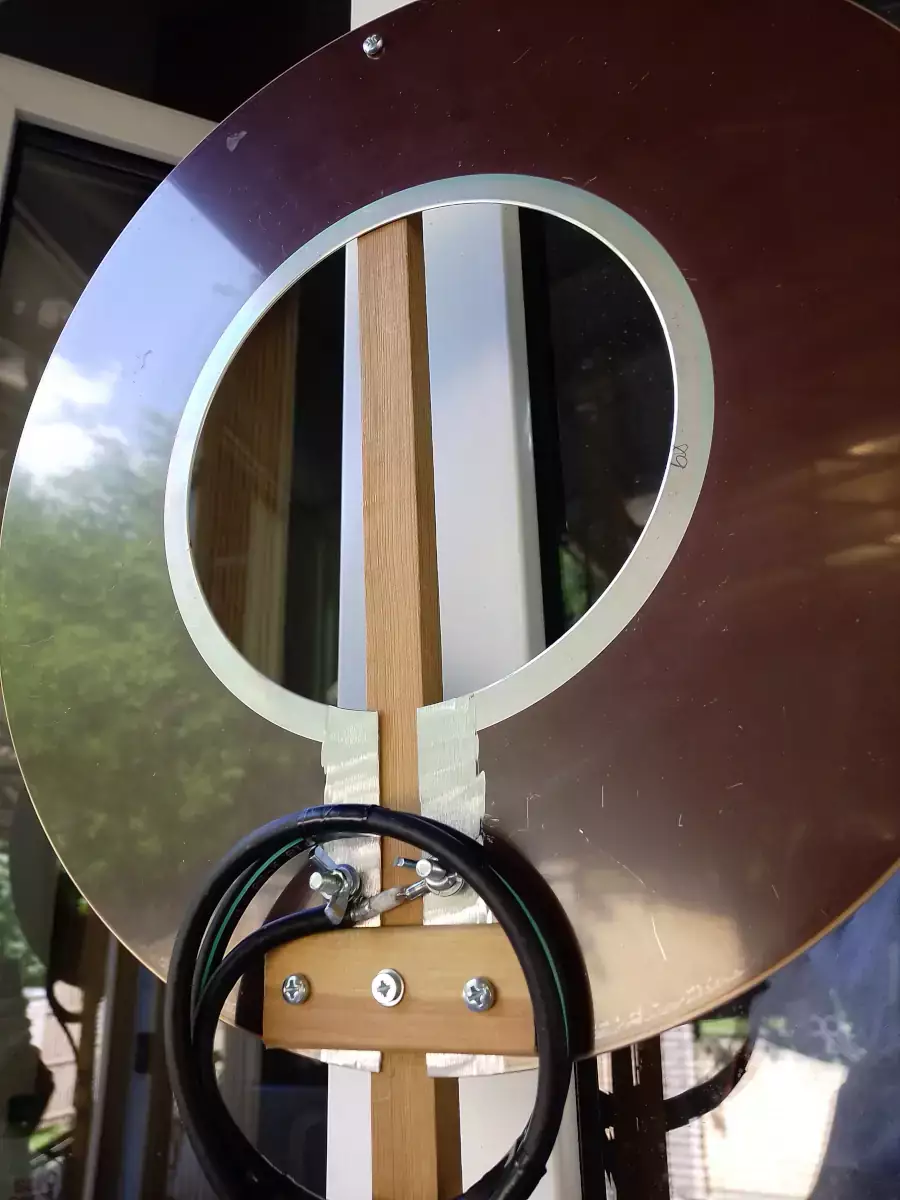

Un disque métallique provenant du périphérique de stockage de données d'un ancien ordinateur est fixé à un bloc de bois vertical en haut et en bas.
Le disque lui-même situé au bas de l'antenne est scié (écart de 10 mm). Aux endroits où le câble coaxial y sera fixé, le disque est nettoyé et étamé.

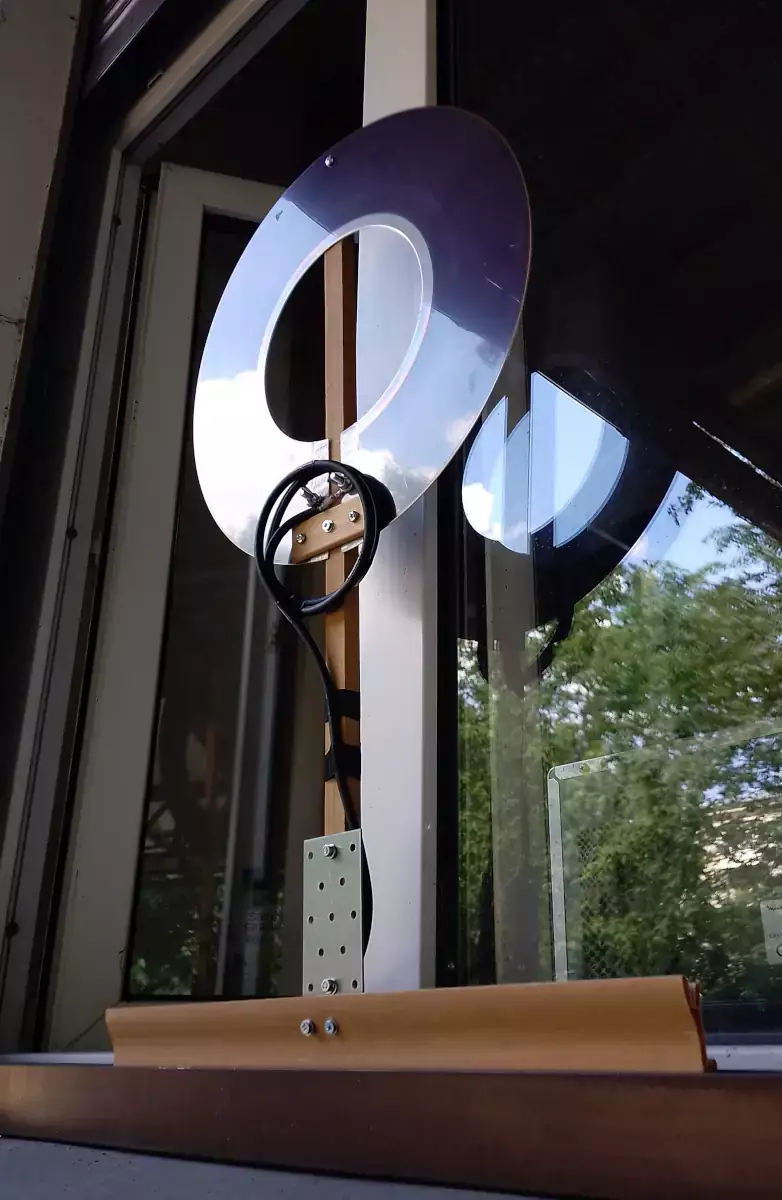

Un bloc de bois en partie basse est fixé sur un socle en plastique, qui peut être installé sur des volets roulants (volets automatiques).

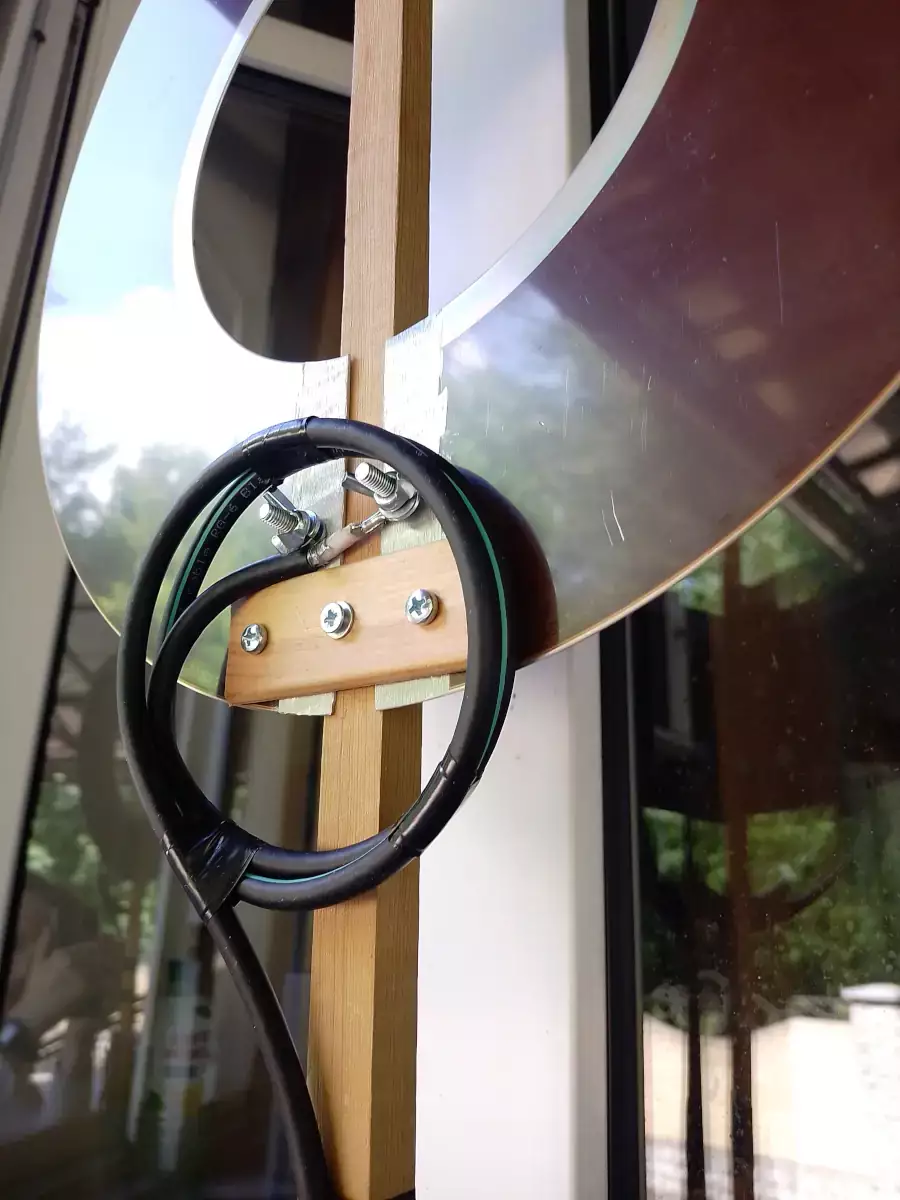

Connexion de l'âme du câble au disque via un pétale métallique soudé au noyau. Pour plus de commodité, utilisez un écrou à oreilles.
Il n'a pas été possible d'étamer la tresse (éventuellement en aluminium), j'ai donc mis la tresse tressée sous la rondelle et l'ai serrée avec un autre écrou à oreilles.

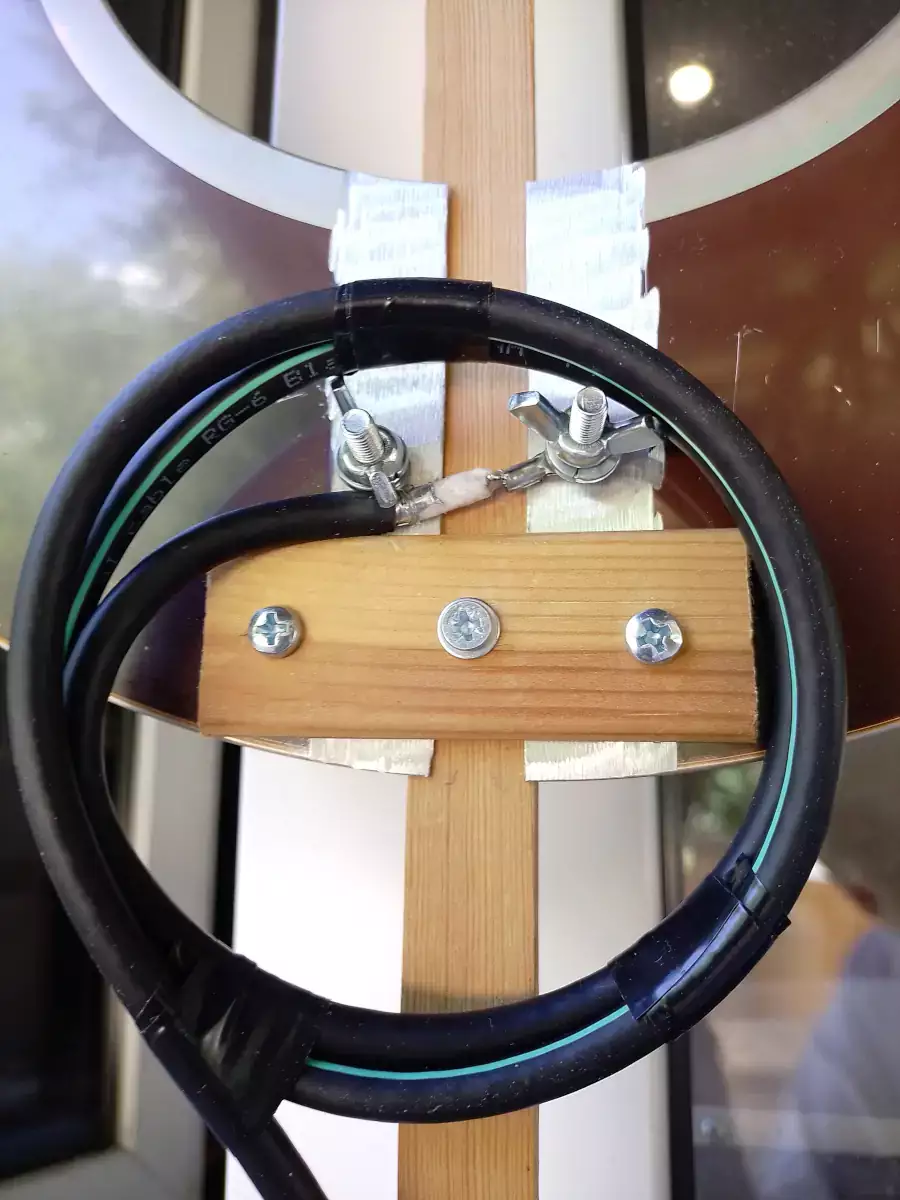

Pour supprimer le courant de tresse en mode commun (|mode commun), j'ai utilisé une self d'arrêt constituée d'un câble coaxial.

Du côté du téléviseur, il y a un connecteur F standard (non illustré).

Résultats d'utilisation

Les deux multiplex de Saint-Pétersbourg sont reçus (aux fréquences moyennes 586 et 666 MHz).
Étant donné que le bureau de sécurité est situé au 1er étage, il n'y a pas de visibilité directe sur le centre de télévision et des signaux directs et réfléchis sont reçus, ce qui crée des minimums et des maximums d'intensité de champ. Le niveau et la qualité changent. Mais en général, la réception est disponible 95 % du temps.

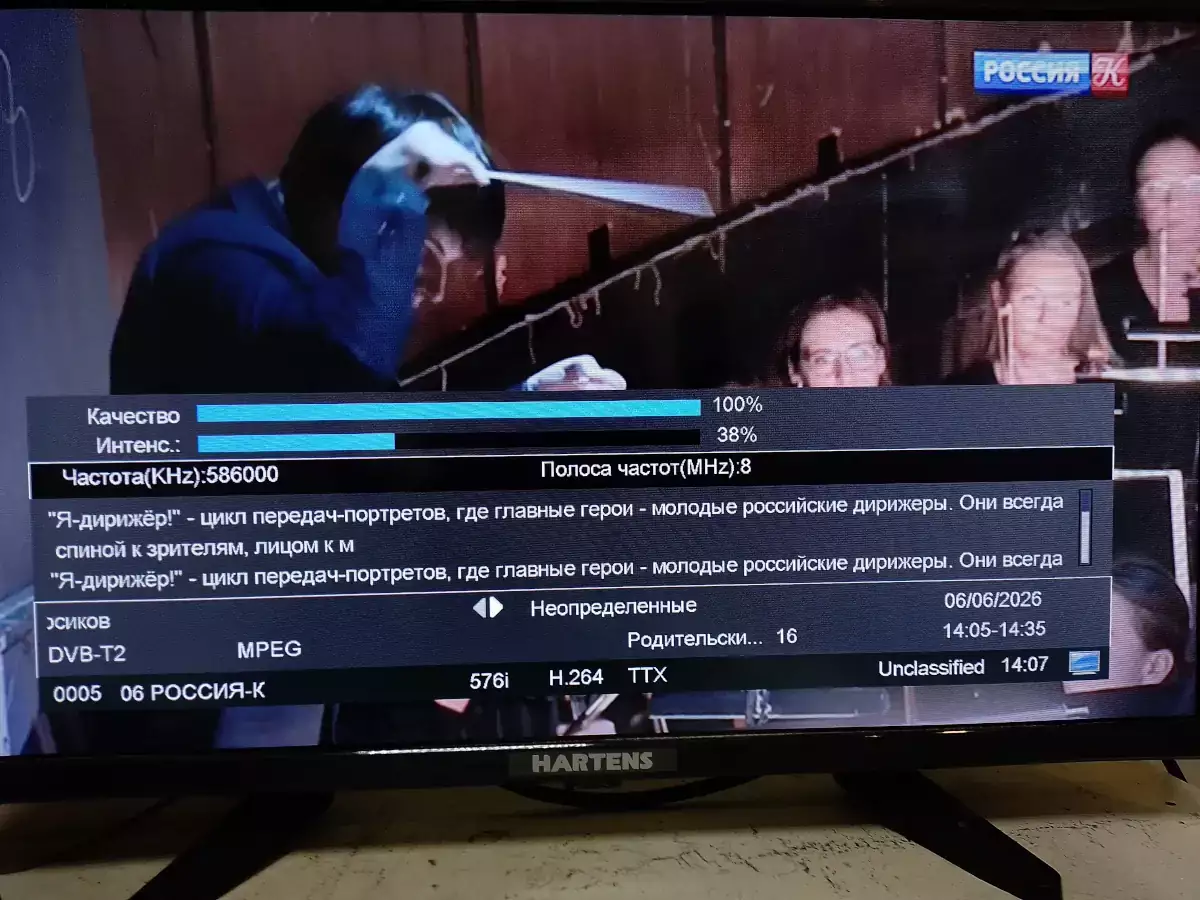

Chaîne "Culture", le premier multiplex.

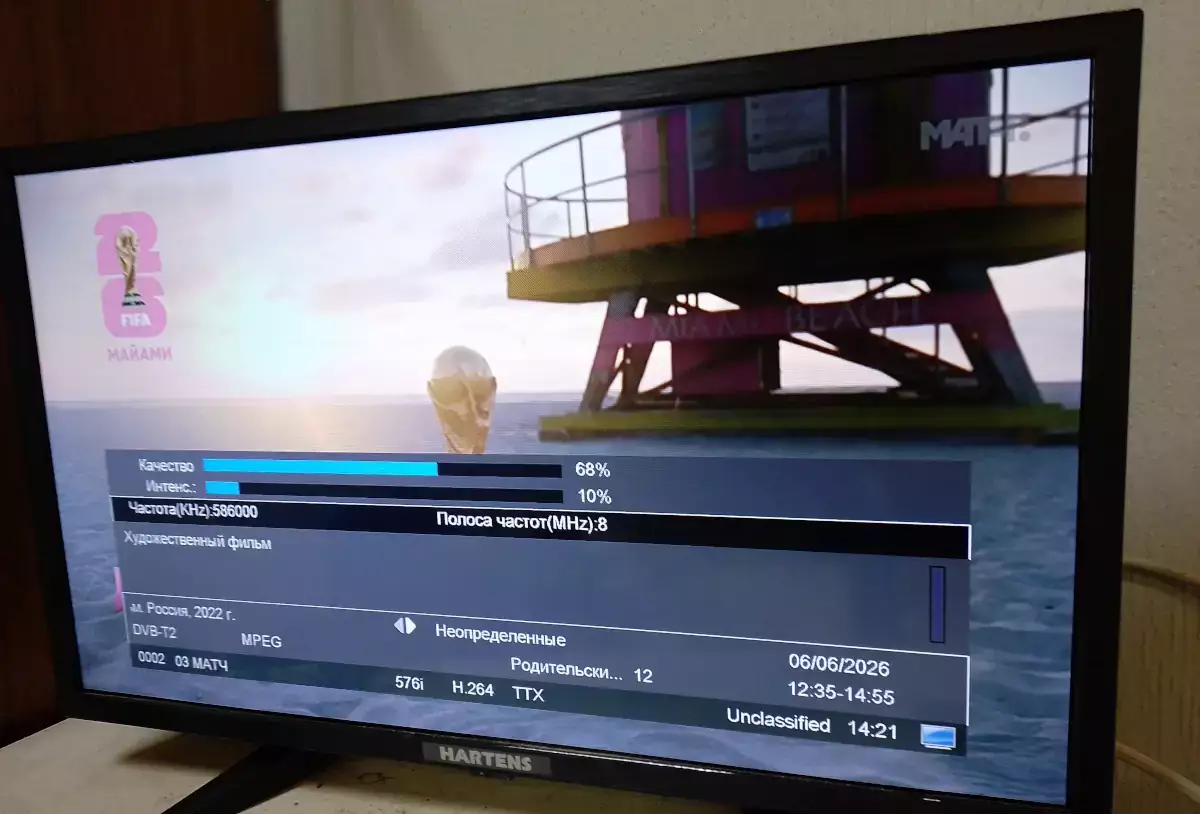

Chaîne Match TV, le premier multiplex.

Le deuxième multiplex sur une fréquence de 666 MHz avec des chaînes comme « Friday », « Star », « Mir » a été mal reçu en dehors de la fenêtre. Lors de l'installation de l'antenne à l'intérieur, la réception est plus stable : l'image ne s'effrite pas dans 95 % des cas. Problème de niveau de signal.

Améliorer la qualité de réception

1) J'ai essayé d'utiliser réflecteur du couvercle du boîtier de l'ordinateur. La stabilité de la réception sans diffusion d'image s'est améliorée jusqu'à 100 % du temps. La distance entre le réflecteur et la surface de l'antenne a peu d'effet sur la qualité de réception. Les amateurs de réception longue portée doivent absolument utiliser une antenne avec un réflecteur, car elle « protège » également des signaux réfléchis perturbateurs et des interférences provenant de la pièce.

2)Modèle de décodeur(Le décodeur) compte. Par exemple, le Rolsen 519W fonctionne de manière plus fiable dans des conditions de signal DVB-T2 faible qu'un téléviseur. Surtout si vous activez le mode 576i, car la résolution de sortie inférieure, qui correspond à la résolution du signal de diffusion du programme TV, entraîne moins de charge sur le processeur central et l'image, même avec une faible qualité du signal d'entrée, ne s'effondre pas en carrés.

Conclusion

Par rapport à l'antenne « canal d'onde », une antenne disque plat est pratique pour une installation près d'une fenêtre, car ne dépasse pas des dimensions du bâtiment. De plus, une telle antenne peut être installée à l'intérieur. La correspondance des câbles est bonne. Le manque de gain peut être compensé en utilisant un réflecteur ou en choisissant un décodeur TV plus sensible.
