Yagi antennes de 144 MHz (hairpin) et 435 MHz

антенны, УКВ

20 septembre 2024 17:01

Les antennes suivantes peuvent être utilisées pour rechercher "fox" (émetteurs) ou pour les satellites v / u, u / v dans les plages 144 et 435 MHz.

Introduction

Au cours de la semaine dernière, j'ai écouté l'ISS (Station spatiale internationale) avec la publication du relais à 437,800 MHz: la qualité de la réception (note) à l'oreille de 44 à 57 insatisfaisantes, jusqu'à 2 points par S-Meter. L'un des amateurs radio amateurs a déclaré qu'il avait travaillé sur le satellite AO-51, mais pas par l'ISS pour qui "un équipement sérieux est nécessaire". Après avoir regardé la vidéo - pour prendre le canal UHF descendant sur 437,800 + - 10 kHz au moins une antenne à 7 éléments, et un transfert est nécessaire pour le transfert de 145.xxx "Uda-Yagi" à partir de 3 éléments. Il est plus facile pour elle d'utiliser une antenne avec un vibrateur divisé qu'avec une boucle, pour faciliter la réalisation de la maison.

Matériel et coût de l'antenne

Dans le magasin de construction "Maxidom" j'ai acheté des matériaux: - Une traverse 15x15 mm (263 roubles), un tuyau en laiton pour un vibrateur en laiton (727 roubles), une barre d'aluminium 3 pcs. 126 roubles, buts, vis, noix (87 roubles chacun) - Le montant total est sorti 2800 roubles. Il a conclu qu'il n'est pas rentable de fabriquer l'antenne des matériaux et des profils du magasin.

Dans l'un des hébergements vidéo, j'ai vu un design -"antenne à partir d'un ruban à mesurer". C'était un élément à 3 "Uda-Yagi". En termes de taille trouvée sur un autre site, j'ai restauré son modèle et l'ai étudié. L'antenne se compose de 3 éléments - un réflecteur, un vibrateur et un directeur, mais une unité de puissance avec l'approbation du type "hairpin"(du mot "barrette"). L'épingle à cheveux est une inductance supplémentaire au point de puissance, ce qui augmente la résistance d'entrée de l'élément actif en l'introduisant dans la résonance et élimine la réactivité négative.

Le cadre du type d'antenne "de roulette" les amateurs radio sont effectués à partir de tubes et de croix de segments en PVC (chlorure de polyvinyle), qui peuvent être achetés, par exemple dans un magasin "Leroy Merlin"(En 2022, il a changé le nom en "Lemana Pro"). Ceres d'une roulette métallique avec une vis et deux chapeaux sont attachés aux croisements en plastique. Le câble est connecté à une résistance aux ondes de 50 ohms à l'aide de pointes de borne, au ruban de roulette, aux boulons, aux rondelles et aux écrous nettoyés à partir de la peinture. Le cavalier en épingle à cheveux a généralement une petite hauteur: de 30 à 50 mm.

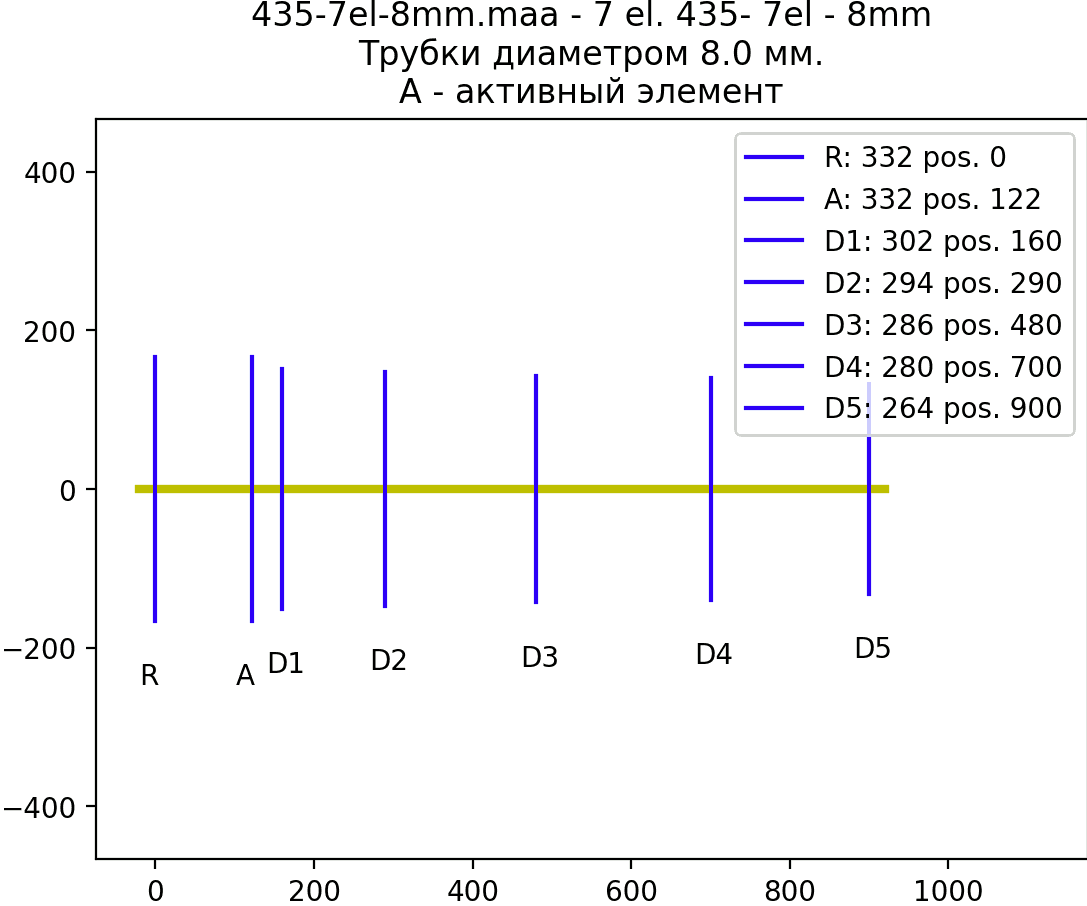

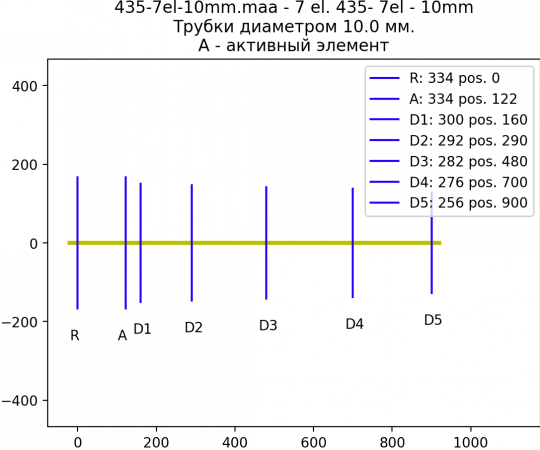

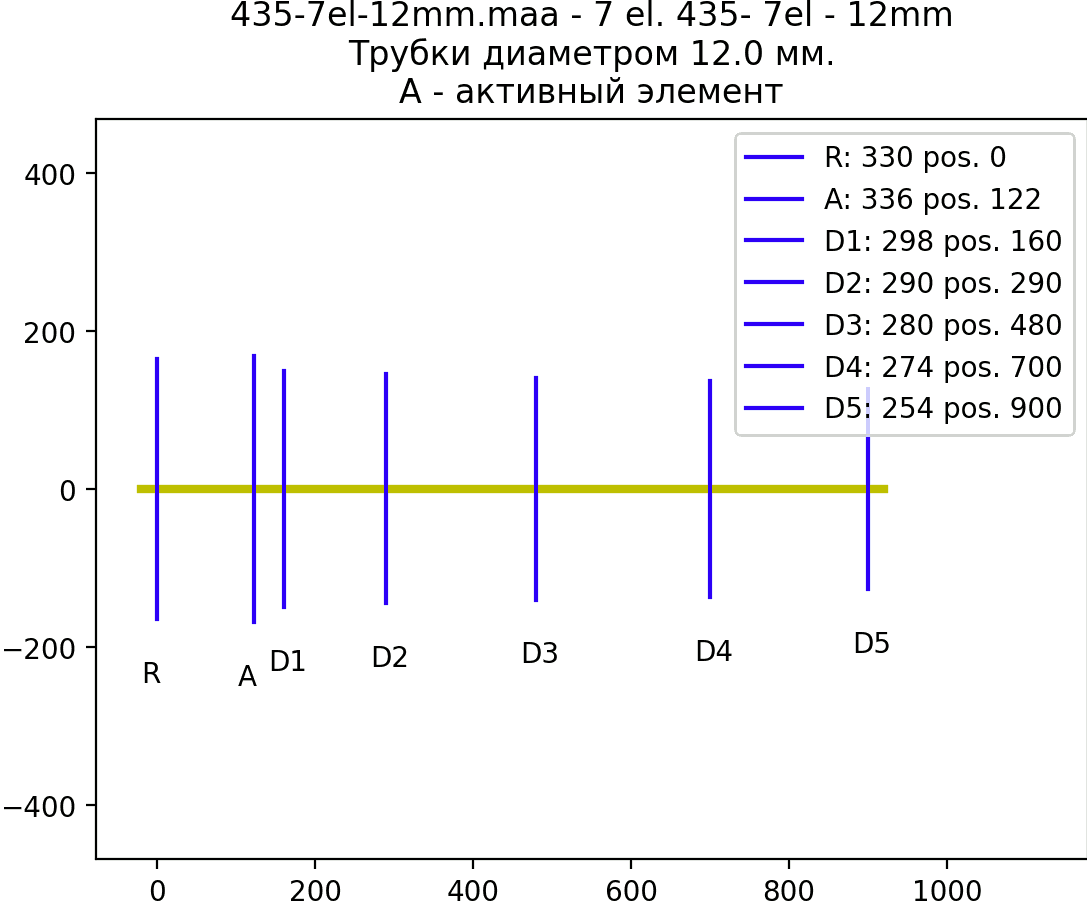

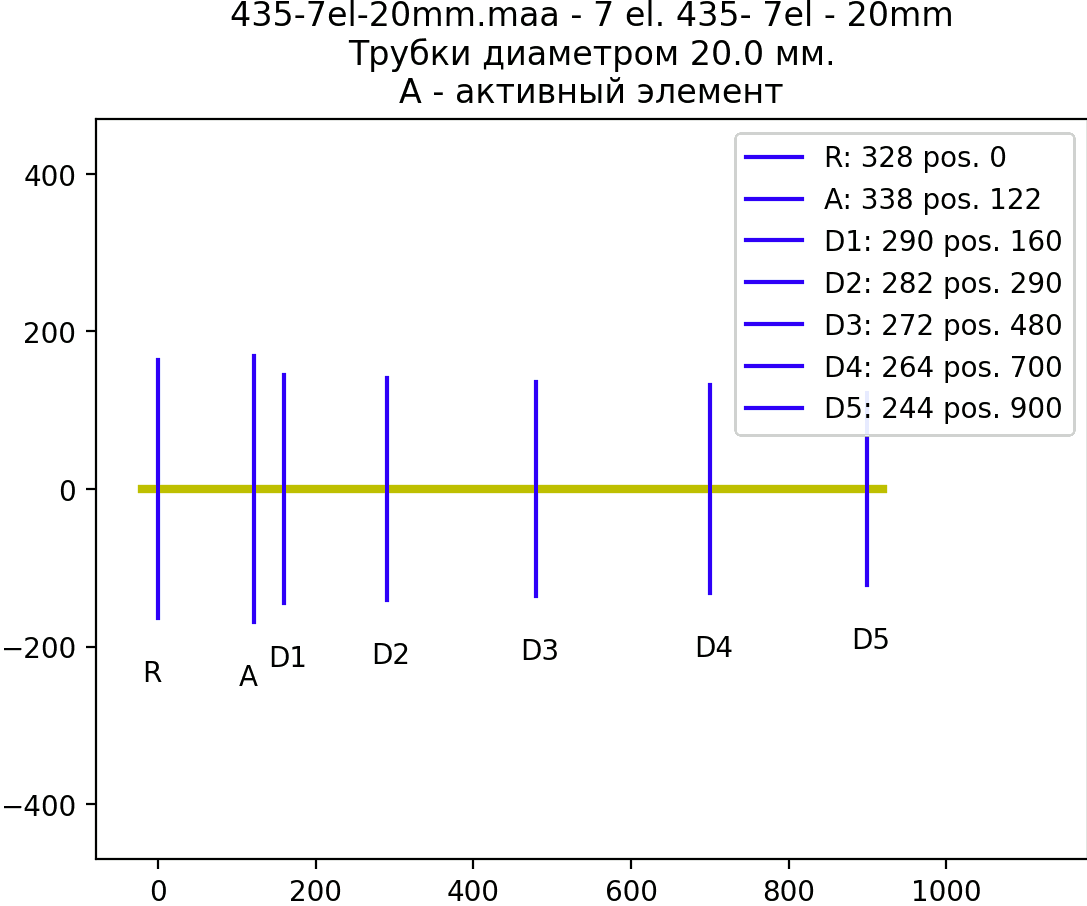

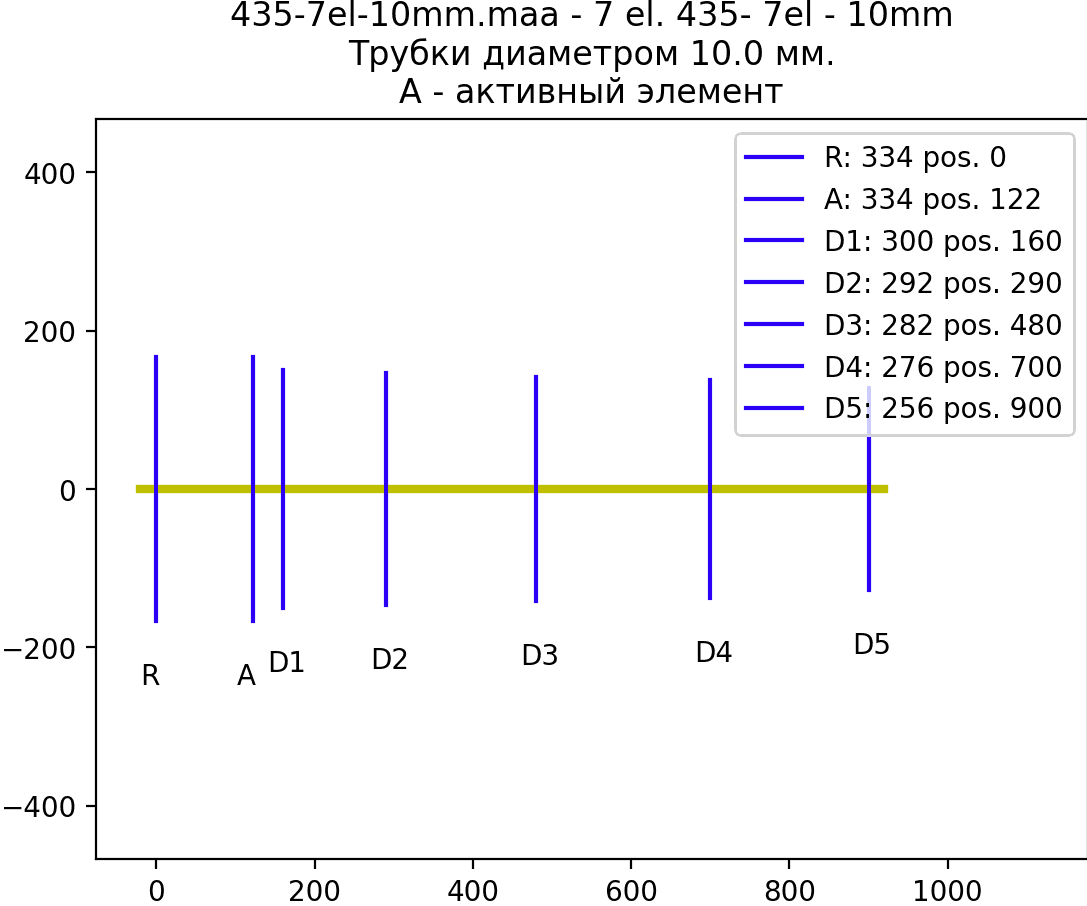

À l'avenir, je prévois de faire la même antenne. Pendant que j'ai publié des modèles d'antenne modifiés "de roulette" à 2m et 70 cm. Au lieu de la roulette, vous pouvez utiliser n'importe quel matériau approprié - tubes, fil bimétallique dur, etc. Pour cela, j'ai calculé l'antenne 144 et 434 pour divers diamètres.

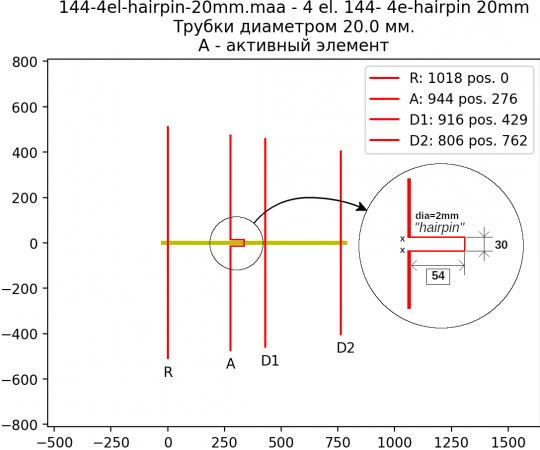

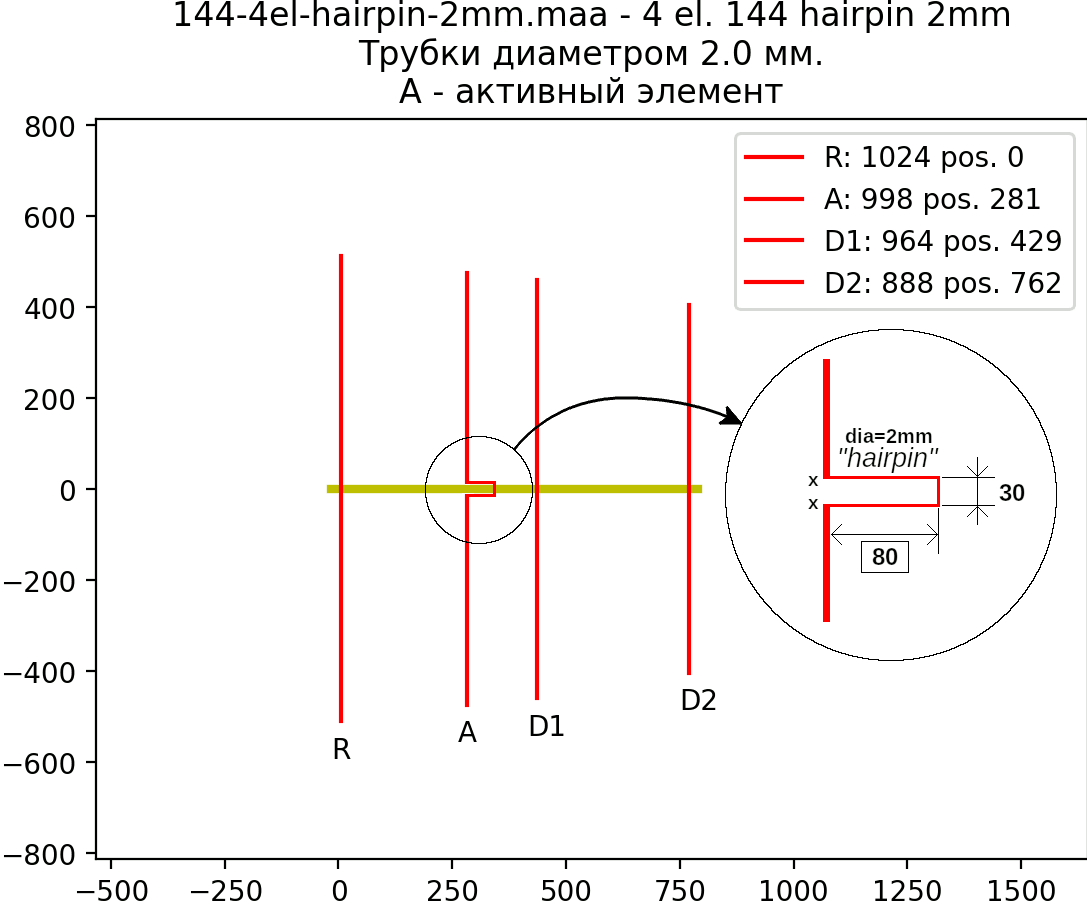

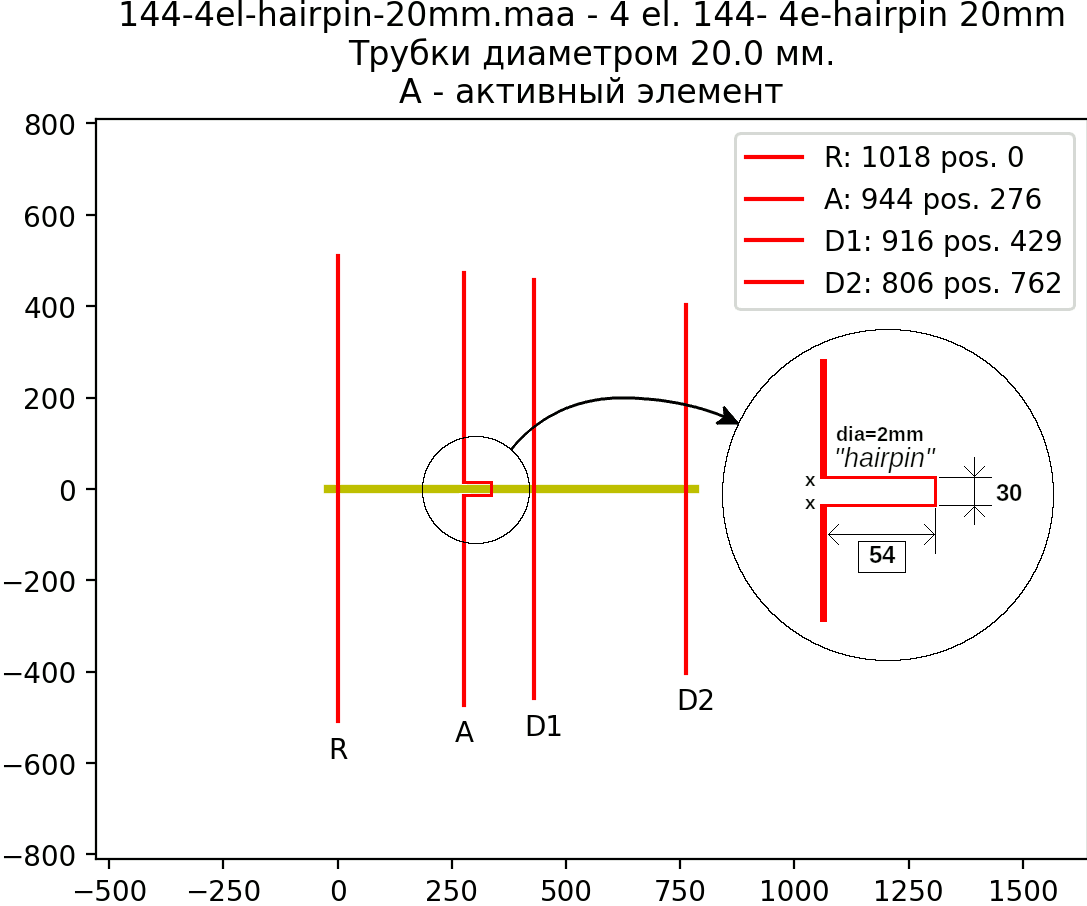

L'antenne modifiée de 144 MHz présente quatre éléments au lieu de trois, ce qui élargit considérablement la plage de fréquences de fonctionnement, améliore l'adaptation au câble et, par conséquent, augmente la répétabilité. Autour de la fréquence centrale de 437 MHz, la plage d'adaptation et d'amplification est large : environ 20 MHz (chevauchement entre 430 et 446 MHz), avec un faible TOS (jusqu'à 1,1).

Diagramme de mise au point de 144 MHz - avec un large pétale principal et une forte suppression de la réception de la direction inverse atteignant 60 dB.

Caractéristiques des antennes

Diapason 144 MHz:
KSV dans la plage de 144-146 MHz moins de 1,2
Gagner: 8 DBI
Suppression retour: 56 dB

Diapason 435 MHz:
KSV dans la gamme de 430-446 MHz moins de 1,2
Gagner - 12 dbi
Suppression pétales arrière DN - 10 dB (rapport f / b = 22 dB).
