Des antennes simples à deux bandes pour les gammes amateurs radio 144 et 433 MHz

антенны, укв

18 juin 2024 10:55

Antennes dipôles bi-bande - 144 et 433 MHz - pour le travail via des répéteurs VHF (gain 0 dbd / 3 dbd).

Auparavant (il y a 10 ans), j'étais engagé dans le calcul des antennes à "Open Sleeve" (manchon ouvert), mais le disque dur avec les modèles d'antennes a échoué. Récemment, j'ai restauré le disque dur dans le service et j'ai commencé à en présenter les modèles d'antennes, accompagnant les dessins.

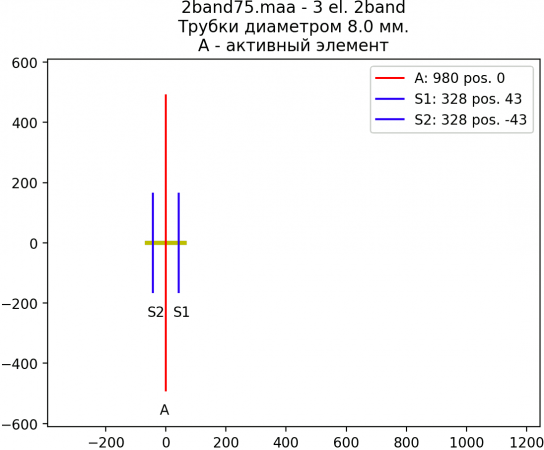

Antenne n ° 1 - Dipôle à deux bandes 144/433 pour un câble 75 ohms

Alimentation dans le dipôle central du câble 75 ohms.

Dimensions pour un tube d'un diamètre de 8 mm (diamètre de 4 à 10 mm):

Élément	A	S1	S2
Position, mm	0	43	-43
Longueur, mm	980	328	328

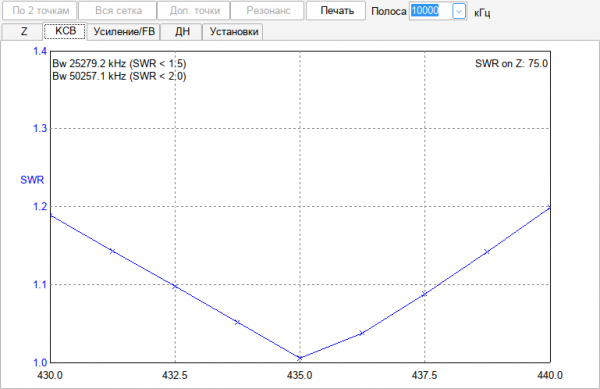

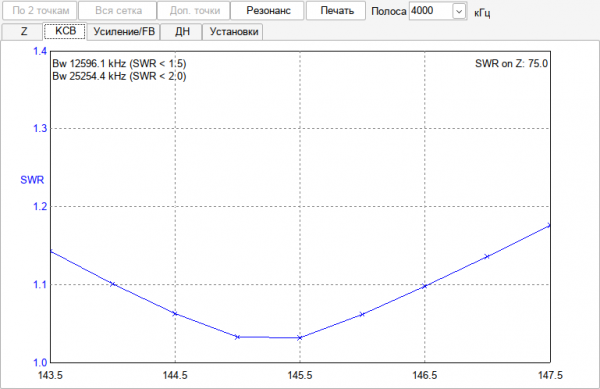

Coordination avec un câble de 75 ohms dans la plage de 144 MHz SWR <1,2, dans la plage de 433 MHz <1,2.

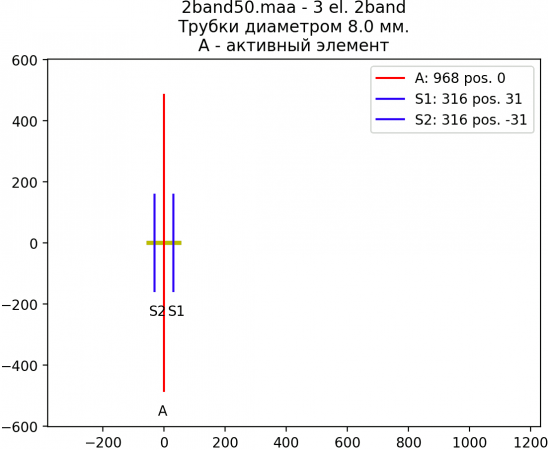

Antenne n ° 2 - Dipôle à deux bandes 144/433 pour un câble 50 ohms

Antenne divisé Dipôle 2 bande 144/433 pour un câble 50 ohms.
Puissance dans la section du dipôle central.

Dimensions pour un tube d'un diamètre de 8 mm (diamètre de 4 à 10 mm):

Élément	A	S1	S2
Position, mm	0	31	-31
Longueur, mm	968	316	316

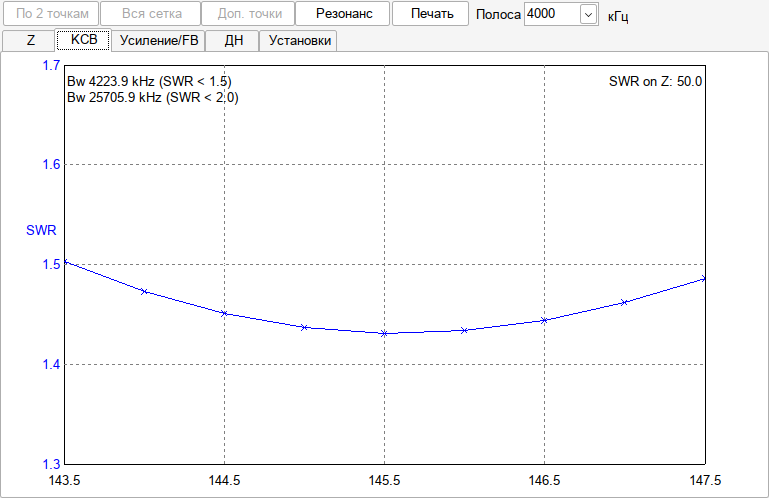

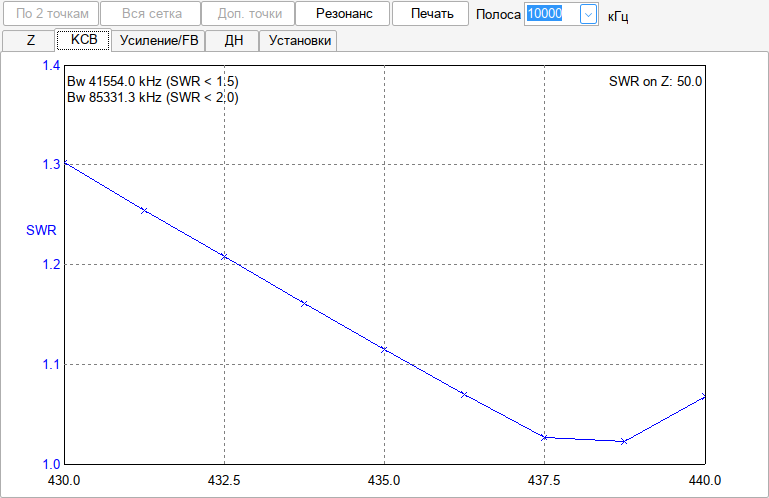

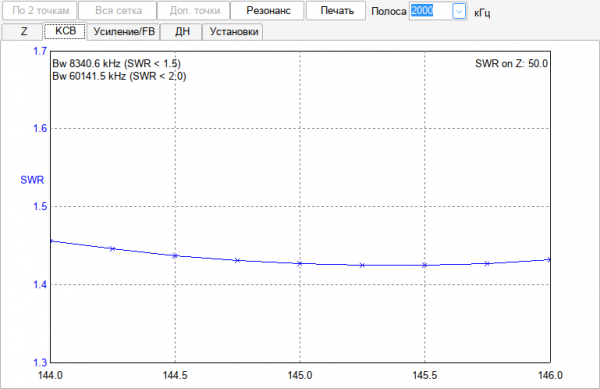

SWR dans les plages de 144 et 433 MHz (câble 50 ohms):

Coordination avec un câble de 50 ohms dans la plage de 144 MHz SWR <1,5, dans la plage de 433 MHz <1,3.

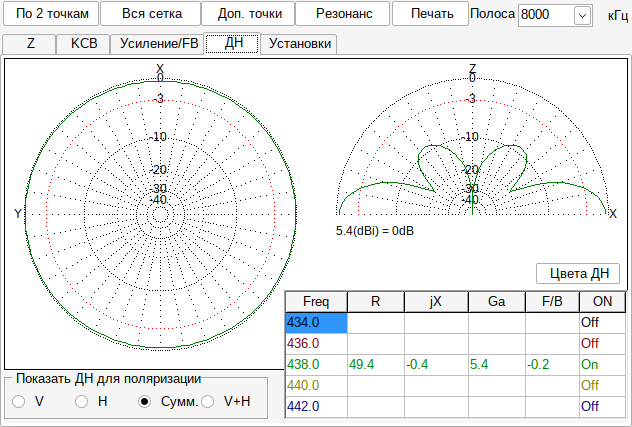

Le renforcement dans la plage de 435 MHz est de 5,4 dBI (ou 3 dBD):

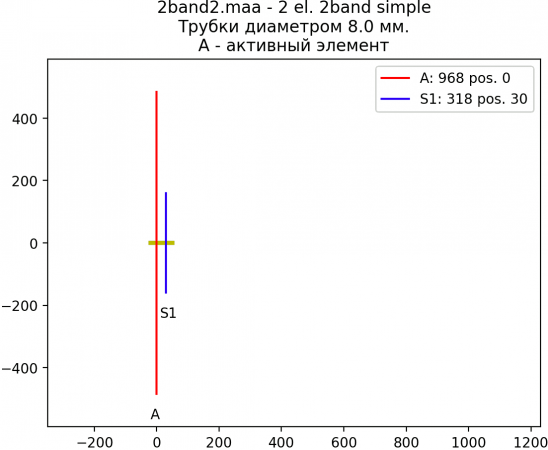

Antenne n ° 3 - Dipôle simplifié à deux bandes 144/433 MHz (50 ohms)

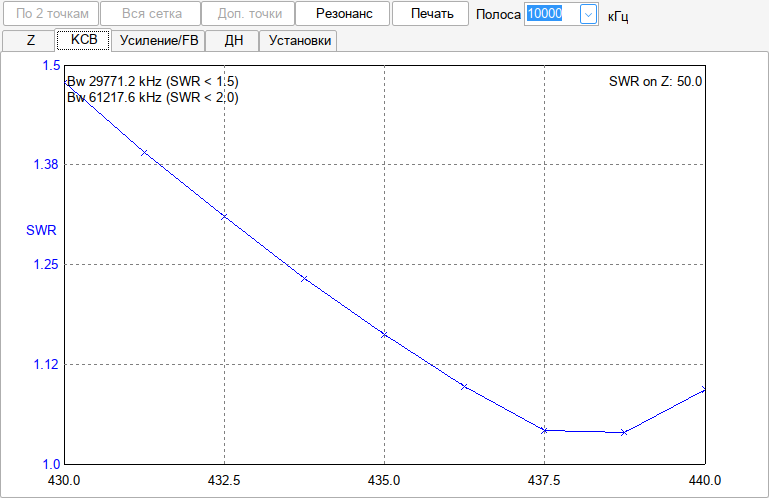

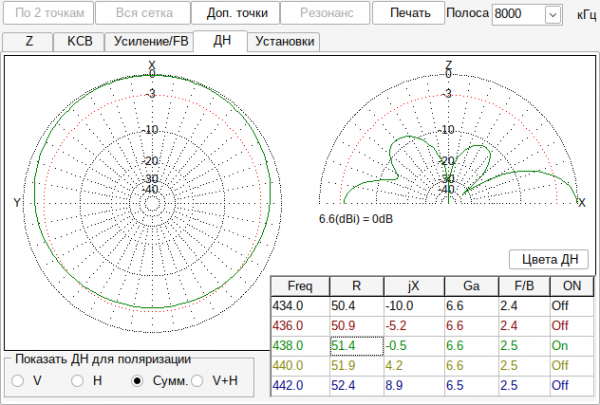

Une plus grande simplification de l'antenne "manche ouverte" est l'exclusion de l'élément du deuxième entraînement. L'optimisation conduit aux mêmes paramètres du SWR, mais le diagramme d'orientation dans la plage de 433 MHz n'est pas circulaire, mais est étendu vers l'élément court.
