Antennas FM Radio 87-108 MHz
15:16

Antennas FM Radio 87-108 MHz

,
14 juin 2024 15:16

Je commence la publication des dessins des antennes c. Aujourd'hui, ce sont plusieurs antennes pour recevoir la radio FM 87-108 MHz.

Les types d’antennes dipôles suivants ont une impédance d’entrée de 75 ohms.

АNtenna 1. Dipol 87-101 MHz

FM94

Element A
Position, MM 0
Longueur, MM 1500

Un tube d'un diamètre de 10 mm.

L'élément actif A est un dipôle divisé alimenté par un câble coaxial avec une impédance d'onde de 75 Ohm.

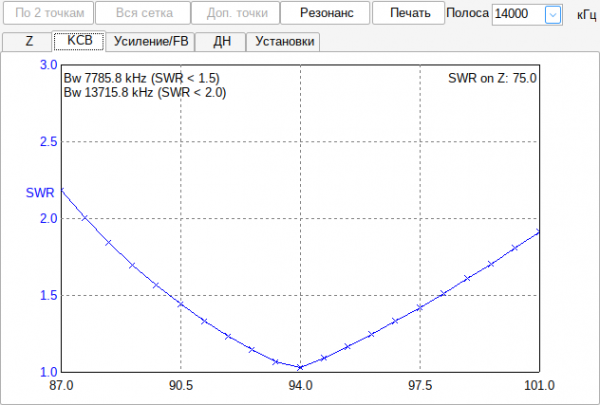

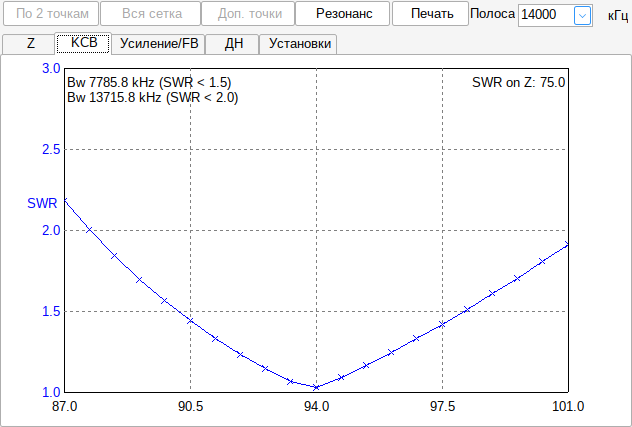

Horaire ROS (VSWR):
FM94SWR

АNtenna 2. Dipol 97-108 MHz

FM104

Element A
Position, MM 0
Longueur, MM 1356

Un tube d'un diamètre de 10 mm.

L'élément actif A est un dipôle divisé alimenté par un câble coaxial avec une impédance d'onde de 75 Ohm.

Horaire CSV:
FM104SWR

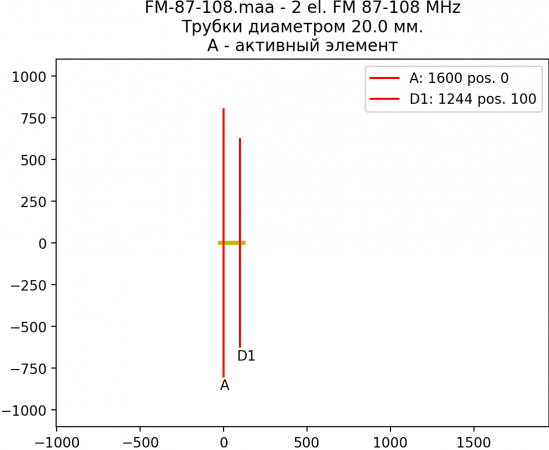

АNtenna 3. Sleve ouverte dipol large bande à 87-108 MHz

FM-87-108

Element A D1
Position, MM 0 100
Longueur, MM 1600 1244

Un tube d'un diamètre de 10 mm.

La combinaison de l'élément actif avec l'élément plus court D1, l'OWA (Optimized Wideband Antenna) est formée.

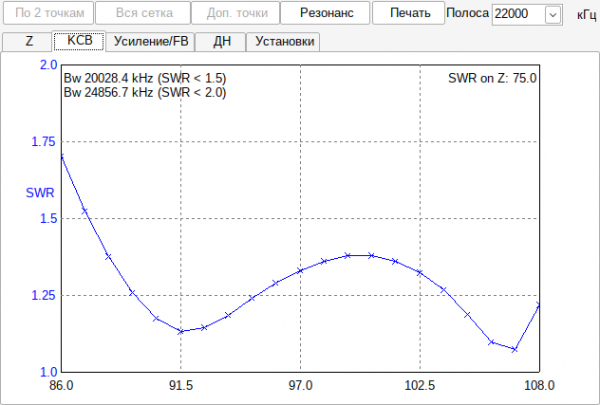

Horaire ROS (VSWR):
FM-87-108_SWR

Archive des modèles pour le programme de base MMANA ou MMANA-GAL:
FM123.zip

Antenne 4: Un fil GP allongé 1M avec un condensateur (95 MHz)

GP-C

Deux contrepoids de 755 mm en ligne, la partie verticale est de 1070 mm.
Le condensateur au point de puissance du noyau central de la toile - 7 ... 8 pf du câble.

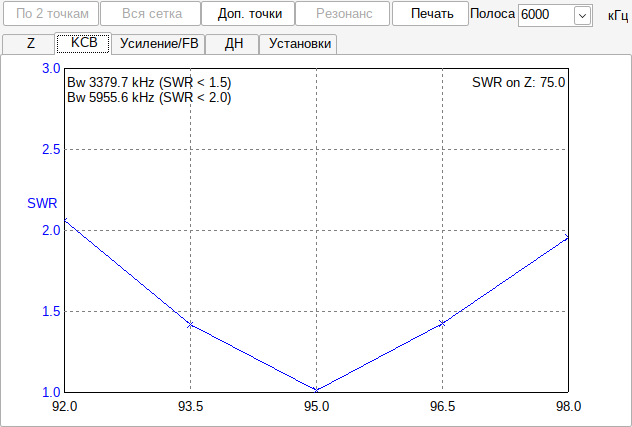

Horaire ROS (VSWR):
GP-C-SWR

La bande est 92-98 MHz. Résistance d'entrée 75 ohms.

FM95-GP-C.MAA.ZIP
