我开始发表《天线》案的图纸。 今天，这些是接收FM电台87-108 MHz的几个天线。

===

以下天线类型 "Dipole" 它们的输入电阻为75欧姆。

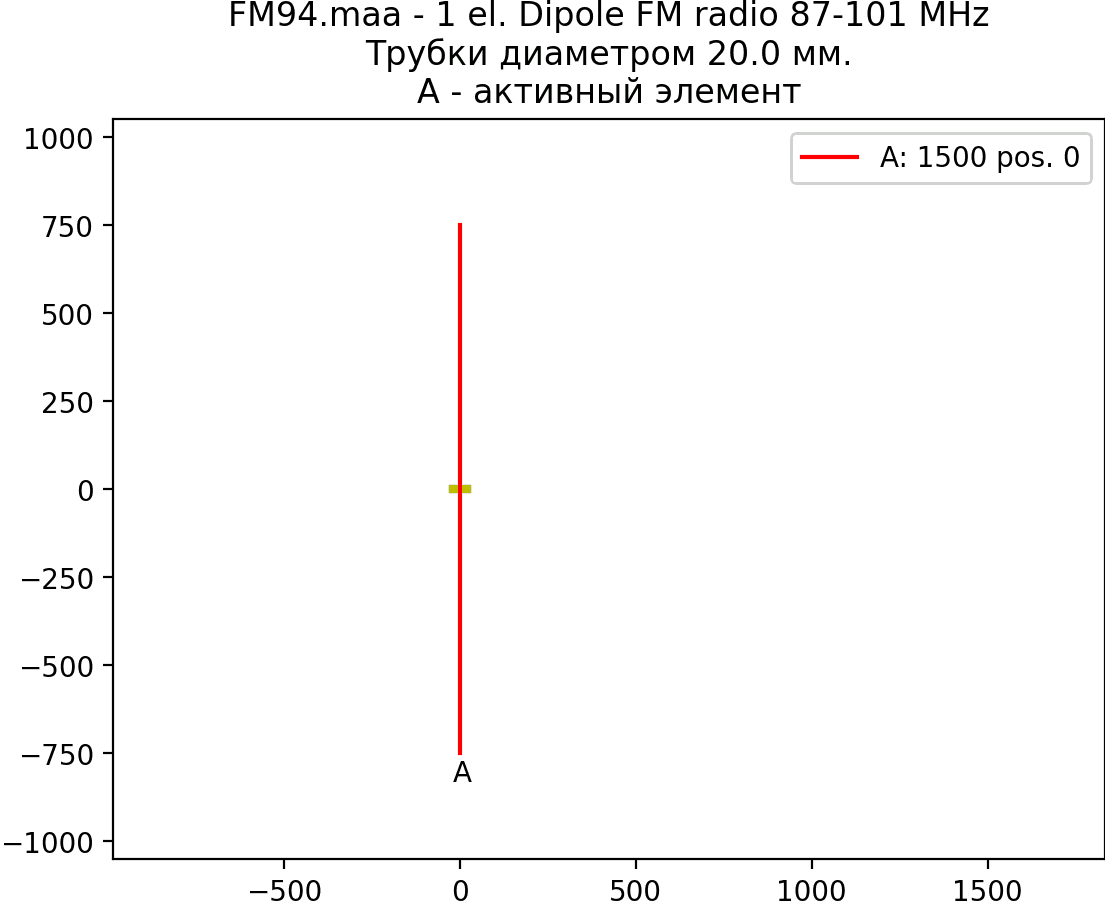

 **Аntenna1。 Dipol87-101 MHz**

 ![FM94](FM94.png?lightbox&cropResize=600,450&classes=img-zoomable "FM94")

|元素|A|
|----------------------------------------------------------|
|位置，MM|0|
|长度，mm|1500|

直径为10毫米的管。

有源元件 A 是一个偶极子，由波阻抗为 75 欧姆的同轴电缆供电。

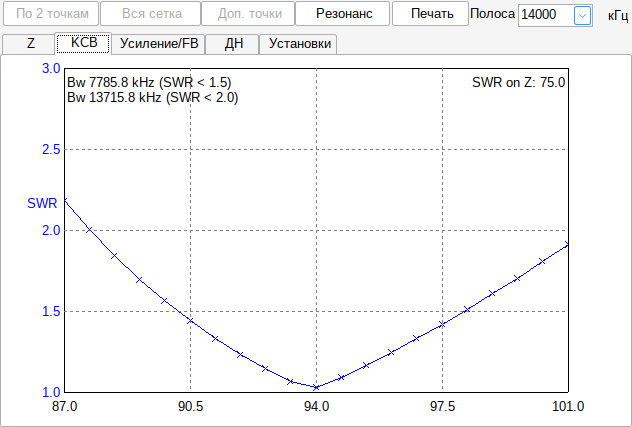

SWR图：
 ![FM94SWR](FM94SWR.png?lightbox&cropResize=600,450&classes=img-zoomable "FM94SWR")

 **Аntenna 2。二波尔97-108 MHz**

 ![FM104](FM104.png?lightbox&cropResize=600,450&classes=img-zoomable "FM104")

|元素|A|
|----------------------------------------------------------|
|位置，MM|0|
|长度，mm|1356|

直径为10毫米的管。

有源元件 A 是一个偶极子，由波阻抗为 75 欧姆的同轴电缆供电。

SWR图：
![FM104SWR](FM104SWR.png?lightbox&cropResize=600,450&classes=img-zoomable "FM104SWR")

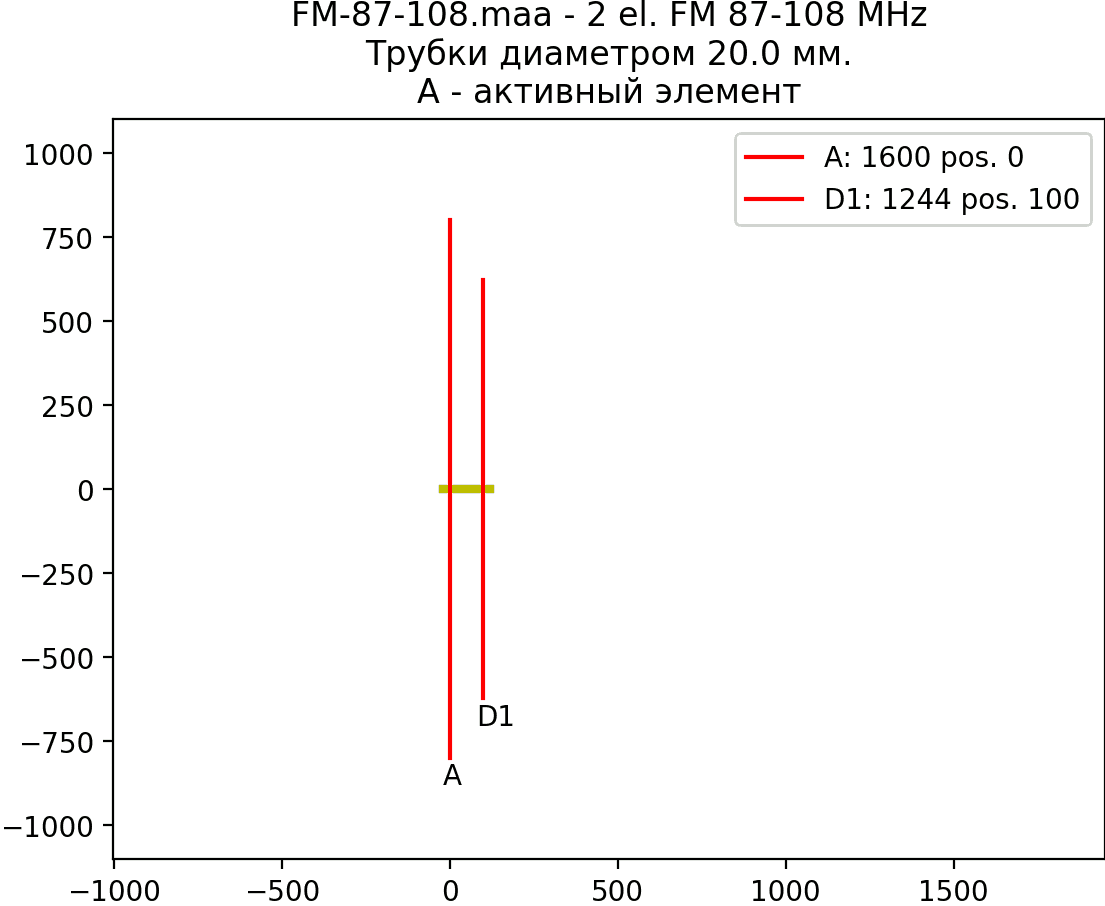

 **АNtenna 3。 宽频二波尔开放式套筒，87-108 MHz**

 ![FM-87-108](FM-87-108.png?lightbox&cropResize=600,450&classes=img-zoomable "FM-87-108")

|元素|A|D1|
|-----------------------------------------------------------------------------------------------------------------|
|位置，MM|0|100|
|长度，mm|1600|1244|

直径为10毫米的管。

有源元件 A 是一个偶极子天线，由波阻抗为 75 欧姆的同轴电缆供电。
有源元件与较短的元件 D1 组合，构成了 OWA（优化宽带天线）。

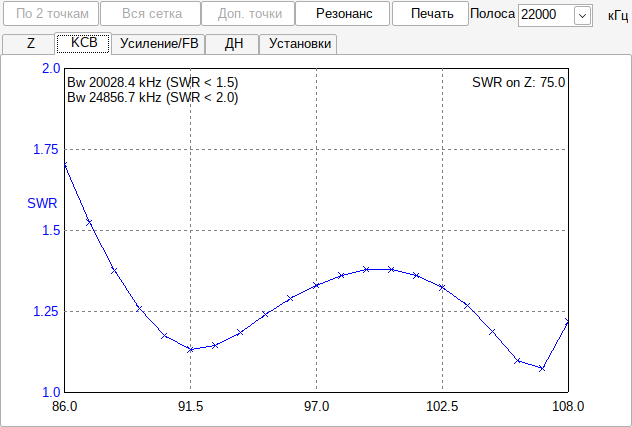

SWR图：
 ![FM-87-108_SWR](FM-87-108_SWR.png?lightbox&cropResize=600,450&classes=img-zoomable "FM-87-108_SWR")

MMANA或MMANA-GAL基本程序的模型档案：
 [fm123.zip](FM123.zip)

 **天线4：用电容器（95 MHz）拉长的GP线1m**

 ![GP-C](gp-c.png?lightbox&cropResize=600,450&classes=img-zoomable "gp-c")

两次配重为755毫米，垂直部分为1070毫米。
电缆的帆布中心芯的电源点的电容器。

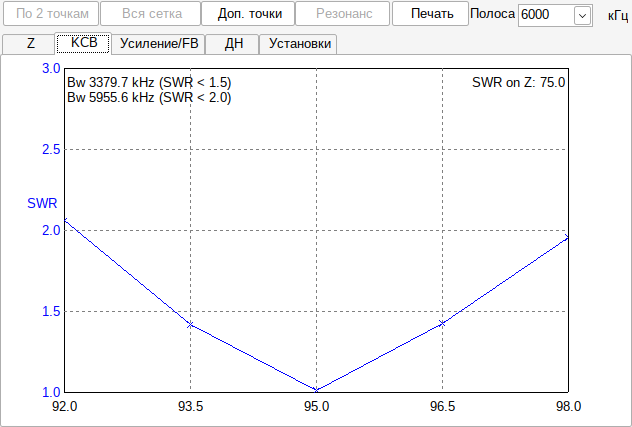

CSV时间表：
 ![GP-C-SWR](gp-c-swr.png?lightbox&cropResize=600,450&classes=img-zoomable "gp-c-swr")
条92-98 MHz。 输入电阻75欧姆。
 [FM95-GP-C.MAA.ZIP](fm95-gp-c.maa.zip)
