title: '10-元素 "UDA-YAGI 对于70厘米的范围'
date: '18:34 21-06-2024'
published: true
taxonomy:
    category:
        - blog
    tag:
        - антенны
        - УКВ
SITEMAP:
LastMod:'21 -06-2024 17:56'
media_order: '435-10-6mm.png,435-10.zip,435-10-10mm.png,435-10-12mm.png,435-10-20mm.png,435-10-8mm.png,dn3d.png,dn.png,swr.png,435-10-1mm.png,435-10-2mm.png,435-10-4mm.png,435-10-5mm.png,435-10-3mm.png'
---

我曾经计算天线 "UDA-YAGI" 一个70厘米的范围。在两个范围内，可以在宽频段中更好地选择参数:430-440 MHz和PMR-446.0-446.2 MHz。

===

 **介绍**

这种天线相对较短，只有10个单元。然而，相对于偶极天线，其增益为12 dBd，相当于在给定方向上功率增加了15.8倍。由于便携式无线电台的功率不超过7-10 W，且接收器的灵敏度限制在0.2 μV，因此使用这种天线可以从固定电台（80 W - 有效辐射功率 (EIRP)）发射信号而不会干扰其他电台，并且还可以接收到鞭状天线未接收到的信号。

10个元素天线的尺寸对于2米的遍历是最佳的。 在建筑商店中出售的方形部分，管道或松木的铝制剖面，最常见于2米长。

业余范围的光谱 "70厘米" （430-440 MHz）站点上的433.075-434.750 MHz受汽车信号，建筑商和警卫的广播电台的干扰。 因此，天线的优化是根据抑制方向图（f/b）抑制侧和后花瓣的标准进行的。 此外，天线捕获PMR 446.0-446.2 MHz范围，SWR水平较低。

在较大频率范围内，具有50欧姆电池（SWR）的50欧姆电缆（SWR）的协调。

与与木制或塑料基础进行计算相比，不需要校正元素的长度。
使用金属遍历时，您需要使用塑料绝缘子并将天线元素延长到相同的尺寸 - 几毫米（ "бум-коррекция" ）。
我没有进行研究和计算。 关于432 MHz范围内的繁荣校正 [文章DG7YBN](http://www.dg7ybn.de/BC_numbers/BC.htm)，在论坛上的消息 qrz.ru，vhfdx.ru, 和 cqham.ru中。

 **方向图，SWR，f/b和扩增**

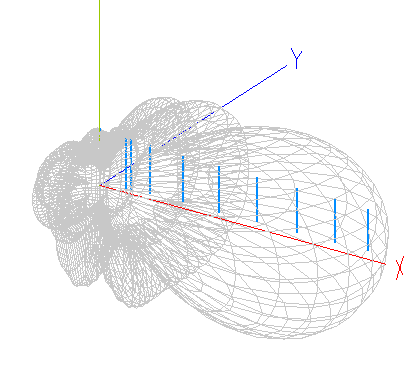

 ![dn3d](dn3d.png?lightbox&cropResize=600,450&classes=img-zoomable "dn3d")

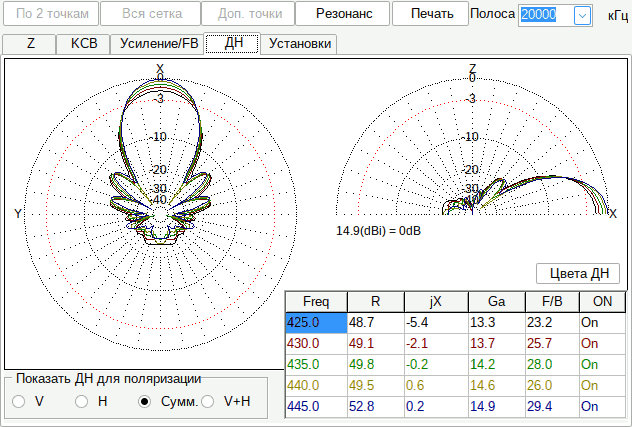

 ![Dn](dn.png?lightbox&cropResize=600,450&classes=img-zoomable "dn")

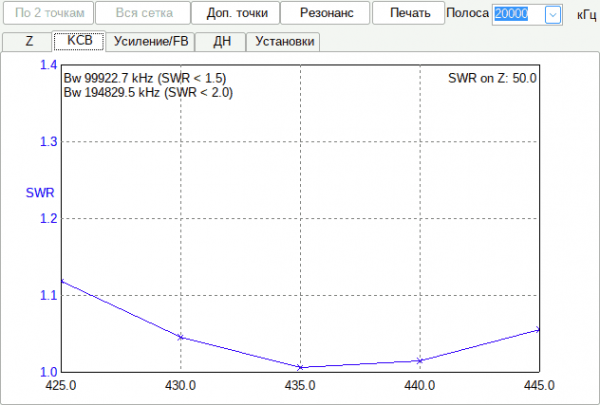

 ![SWR](swr.png?lightbox&cropResize=600,450&classes=img-zoomable "swr")

 **天线UDA Yaga的尺寸为70厘米的10个元素**

<p>＆nbsp; </p>
 **_元素的直径1mm:_**
 ![435-10-1mm](435-10-1mm.png?lightbox&cropResize=600,450&classes=img-zoomable "435-10-1mm")

|元素|R|D1|D2|D3|D4|D5|D6|D7|D7|D8|D8|
| ---------------- | ------ | ------ | ------- | ------ | ------ | ------ | ------ | ----- | ----- |
|位置，MM|0|184|218|350|585|838|1103|1380|1380|1650|1882|
|长度，mm|340|340|320|310|302|302|294|298|296|296|290|

<p>＆nbsp; </p>

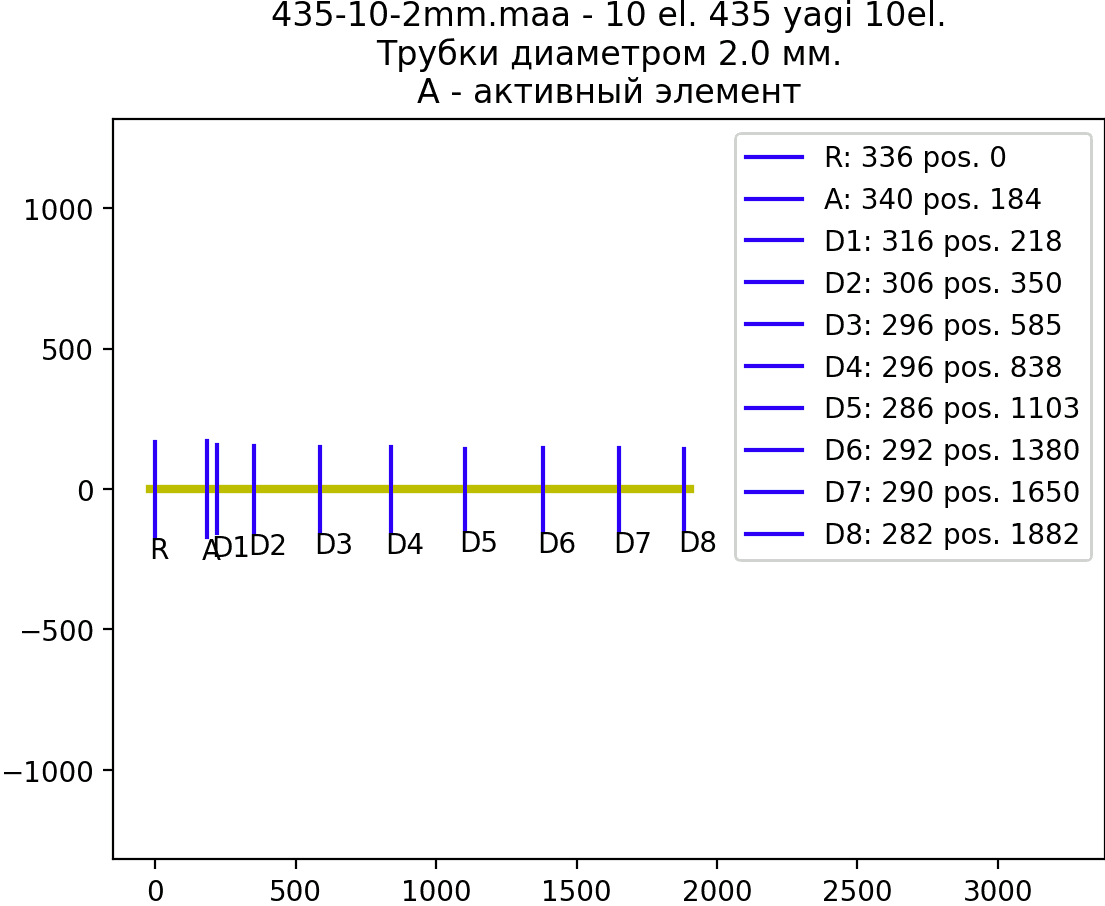

 **_元素2mm的直径:_**
 ![435-10-2mm](435-10-2mm.png?lightbox&cropResize=600,450&classes=img-zoomable "435-10-2mm")

|元素|R|D1|D2|D3|D4|D5|D6|D7|D7|D8|D8|
| ---------------- | ------ | ------ | ------- | ------ | ------ | ------ | ------ | ----- | ----- |
|位置，MM|0|184|218|350|585|838|1103|1380|1380|1650|1882|
|长度，MM|336|340|316|306|296|296|296|286|292|290|290|282|

<p>＆nbsp; </p>
 **_元素的直径3毫米:_**
 ![435-10-3mm](435-10-3mm.png?lightbox&cropResize=600,450&classes=img-zoomable "435-10-3mm")

|元素|R|D1|D2|D3|D4|D5|D6|D7|D7|D8|D8|
| ---------------- | ------ | ------ | ------- | ------ | ------ | ------ | ------ | ----- | ----- |
|位置，MM|0|184|218|350|585|838|1103|1380|1380|1650|1882|
|长度，MM|338|342|314|302|292|292|284|288|288|286|278|

<p>＆nbsp; </p>
 **_元素的直径4毫米:_**
 ![435-10-4mm](435-10-4mm.png?lightbox&cropResize=600,450&classes=img-zoomable "435-10-4mm")

|元素|R|D1|D2|D3|D4|D5|D6|D7|D7|D8|D8|
| ---------------- | ------ | ------ | ------- | ------ | ------ | ------ | ------ | ----- | ----- |
|位置，MM|0|184|218|350|585|838|1103|1380|1380|1650|1882|
|长度，MM|340|344|312|300|288|290|278|284|284|280|270|270|

<p>＆nbsp; </p>
 **_元素的直径5毫米:_**
 ![435-10-5mm](435-10-5mm.png?lightbox&cropResize=600,450&classes=img-zoomable "435-10-5mm")

|元素|R|D1|D2|D3|D4|D5|D6|D7|D7|D8|D8|
| ---------------- | ------ | ------ | ------- | ------ | ------ | ------ | ------ | ----- | ----- |
|位置，MM|0|184|218|350|585|838|1103|1380|1380|1650|1882|
|长度，MM|338|344|310|298|286|286|274|274|274|278|278|270|270|

<p>＆nbsp; </p>
 **_元素直径6毫米:_**
 ![435-10-6mm](435-10-6mm.png?lightbox&cropResize=600,450&classes=img-zoomable "435-10-6mm")

|元素|R|D1|D2|D3|D4|D5|D6|D7|D7|D8|D8|
| ---------------- | ------ | ------ | ------- | ------ | ------ | ------ | ------ | ----- | ----- |
|位置，MM|0|184|218|350|585|838|1103|1380|1380|1650|1882|
|长度，MM|338|344|308|296|284|284|272|272|274|264|284|264|

<p>＆nbsp; </p>
 **_元素的直径8毫米:_**
 ![435-10-8mm](435-10-8mm.png?lightbox&cropResize=600,450&classes=img-zoomable "435-10-8mm")

|元素|R|D1|D2|D3|D4|D5|D6|D7|D7|D8|D8|
| ---------------- | ------ | ------ | ------- | ------ | ------ | ------ | ------ | ----- | ----- |
|位置，MM|0|184|218|350|585|838|1103|1380|1380|1650|1882|
|长度，MM|336|344|306|292|282|278|270|270|272|272|268|268|258|

<p>＆nbsp; </p>

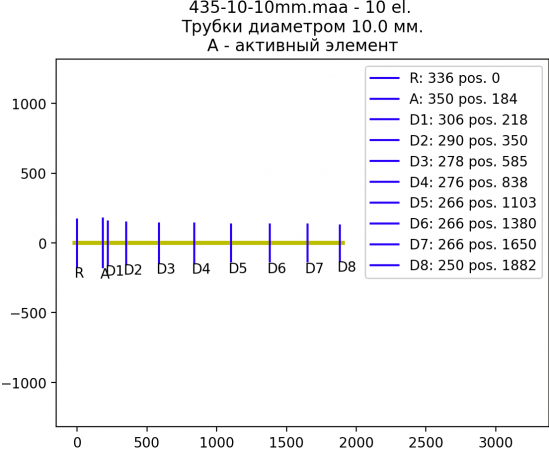

 **_元素的直径10毫米:_**
 ![435-10-10mm](435-10-10mm.png?lightbox&cropResize=600,450&classes=img-zoomable "435-10-10mm")

|元素|R|D1|D2|D3|D4|D5|D6|D7|D7|D8|D8|
| ---------------- | ------ | ------ | ------- | ------ | ------ | ------ | ------ | ----- | ----- |
|位置，MM|0|184|218|350|585|838|1103|1380|1380|1650|1882|
|长度，MM|336|350|306|290|278|276|276|266|266|266|266|266|266|266|250|

<p>＆nbsp; </p>

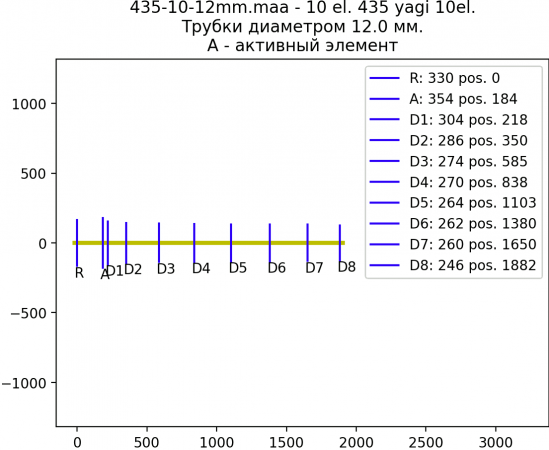

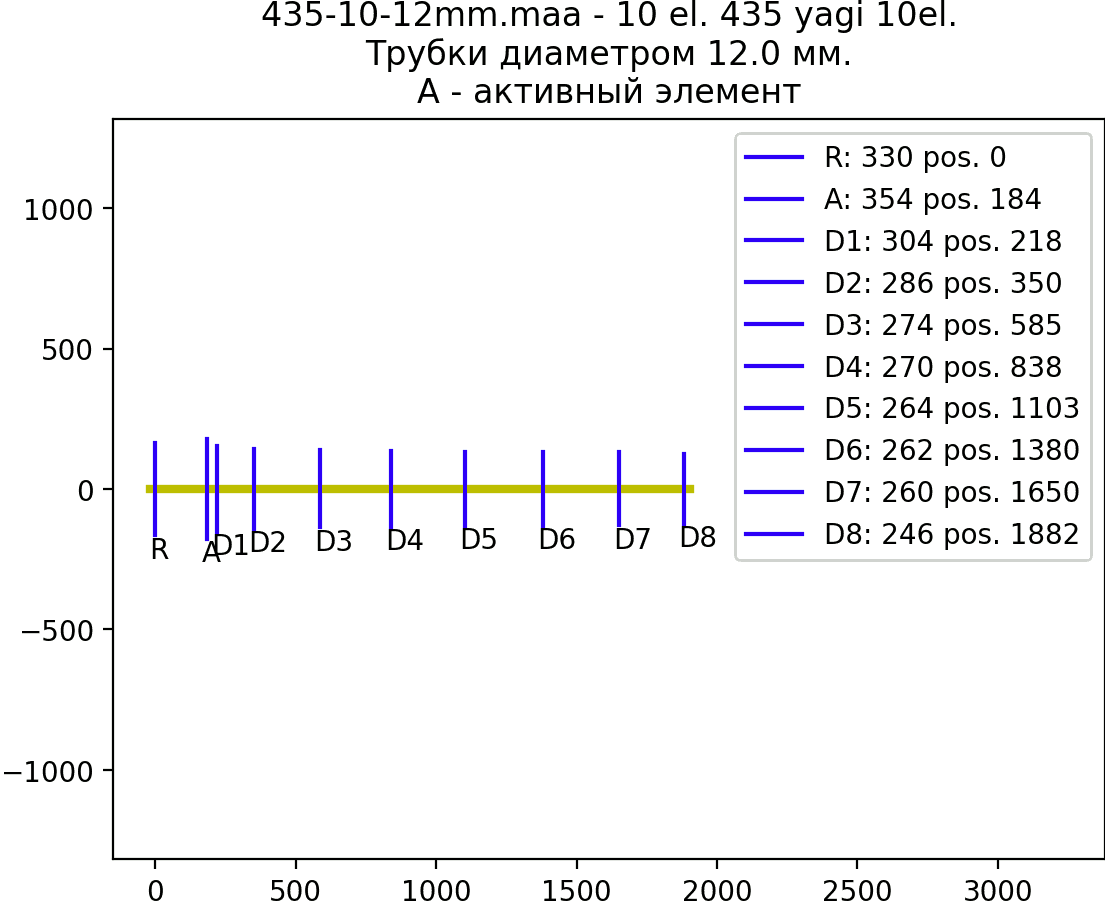

 **_元素的直径12毫米:_**
 ![435-10-12mm](435-10-12mm.png?lightbox&cropResize=600,450&classes=img-zoomable "435-10-12mm")

|元素|R|D1|D2|D3|D4|D5|D6|D7|D7|D8|D8|
| ---------------- | ------ | ------ | ------- | ------ | ------ | ------ | ------ | ----- | ----- |
|位置，MM|0|184|218|350|585|838|1103|1380|1380|1650|1882|
|长度，mm|330|354|304|286|274|270|270|264|262|262|260|260|246|

<p>＆nbsp; </p>
 **_ elements exv的直径。 20毫米（而不是管 - 铝条）_**
 ![435-10-20mm](435-10-20mm.png?lightbox&cropResize=600,450&classes=img-zoomable "435-10-20mm")

|元素|R|D1|D2|D3|D4|D5|D6|D7|D7|D8|D8|
| ---------------- | ------ | ------ | ------- | ------ | ------ | ------ | ------ | ----- | ----- |
|位置，MM|0|184|218|350|585|838|1103|1380|1380|1650|1882|
|长度，MM|338|376|300|274|274|266|262|262|252|250|234|234|234|234|

---

 **天线UDA YAGA 435 MHz的模型档案。 对于MMANA计划:**
Y435-10。 Zipsh（435-10。邮政编码）
