实验：不同高度的两个 VHF 144 MHz 天线

6月

2024

УКВ, тесты

28 6月 2024 1:15

实验的实质是：找出哪根天线在5公里距离处会产生最大场强。

问题的本质

为了通过中继器和与通讯员的直接渠道进行工作，有必要确保尽可能高的场强。这里有两种选择 - 将天线升高到屋顶并承受电缆和连接器的损耗，或者将天线放置在阳台上或安装在窗户附近。如果天线放置在发射机附近，则电缆中的损耗不会超过 1 dB。

实验描述

1 号天线- 两个元件，频率为 144 MHz，直接位于发射机处，安装高度为 4 米，天线增益 6 dBi，损耗小于 1 dB（RG58 3 米长 - 损耗 0.2 dB）。

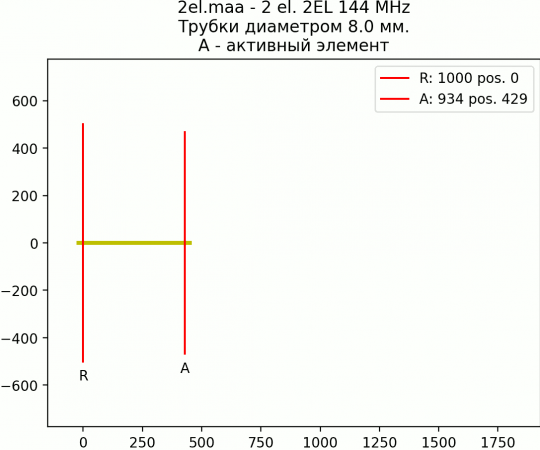

二元件天线的尺寸：

2号天线-彗星GP3 安装在14米高度，增益5/8 - 2dBi，损耗3dBi（电缆长25米）。

信号电平（以 dB 为单位）是在 WebSDR 上测量的（ http://websdr.78dx.ru:8901/ ） 5公里 从我家。

第一个天线的谐振频率为 145.100 MHz - 使用 nanoVNA 设备进行检查，SWR = 1.2，Rin = 60 欧姆。
屋顶上的第二个天线在工厂时设置为 144-146 MHz 范围。

电缆损耗- 1 号天线（位于屋顶） - 两部分馈线：4 米 RG8X 用于穿过框架，25 米模拟 RG213 至天线。 RG8X电缆的损耗为11 dB/100 m，RG213的线性衰减为8 dB/100 m。我取损耗为5*11/100+25*8/100 6dB=3dB。您需要在连接器上添加信号衰减 - 2 个连接，每个连接 1 dB，总损耗为 5 dB。

2号天线——一根1.5米长的RG-58电缆，带有PL连接器，几乎没有损耗。

使用工业型天线开关选择天线 #1 和 #2。

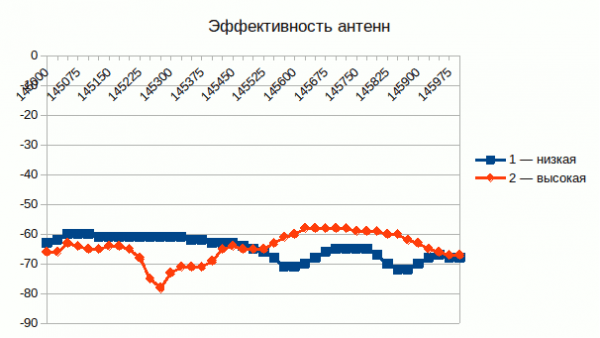

远程发射功率对比 WebSDR接收器

在距离接收器 5 公里处，位于较低高度的天线的性能优于位于较高高度的天线。

使用短电缆时，如果天线位于窗外，则需要注意 SWR - 在 1.3-1.5 时，发射机似乎会降低（“甩掉”）功率，但在 SWR 1.0-1.2 时，这种情况不会发生，并且功率输出是满的。因此，有必要重建1号天线（窗外）以提高频率。

安装在窗外的天线对接收的干扰。接收质量对比

如果天线安装在窗外，它就会接收到来自屋内电器的“电烟雾”。同时，干扰的大小取决于接线的类型 - 老房子的接线是绝缘中性线，没有接地线，干扰显着高达 8 点。新系列的房子——更加注重接地，对高频和甚高频的干扰要弱得多。

尽管4米高的天线可以产生很高的场强，但在接收方面，它明显（超过5个点）不如屋顶上的天线。例如，在 S 米刻度上，“50 Hz 谐波”类型对低天线的干扰高达 8 点，而在屋顶上噪声为 2-3 点。此外，将天线安装在建筑物顶部时，接收纯度更高。远程中继器 R1（145.625）在房屋另一侧 4 米高的第一个天线处收不到（仅存在），而在屋顶中心的 2 号天线处有 8 个点的信号，带有一点白噪声。
