Expérience: deux antennes VHF 144 MHz à différentes hauteurs

juin

2024

Expérience: deux antennes VHF 144 MHz à différentes hauteurs

УКВ, тесты

28 juin 2024 1:15

L'essence de l'expérience: découvrez quelle antenne créera la résistance au champ maximale à une distance de 5 km.

L'essence du problème

Pour fonctionner, à la fois par le biais d'un relais et dans un canal direct avec des correspondants, il est nécessaire de fournir autant que possible beaucoup de force sur le terrain. Il y a deux options - pour élever l'antenne sur le toit et mettre en place des pertes dans le câble et sur les connecteurs ou mettre l'antenne sur le balcon ou la fixer près de la fenêtre. Dans le cas de la mise en place de l'antenne dans l'émetteur, les pertes dans le câble ne dépassent pas 1 dB.

Description de l'expérience

Antenne n ° 1 - Deux éléments par 144 MHz, directement à l'émetteur, sont installés à une altitude de 4 mètres, un coefficient d'amplification de l'antenne de 6 dBI, perte de moins de 1 dB (RG58 3 mètres de long - pertes de 0,2 dB).

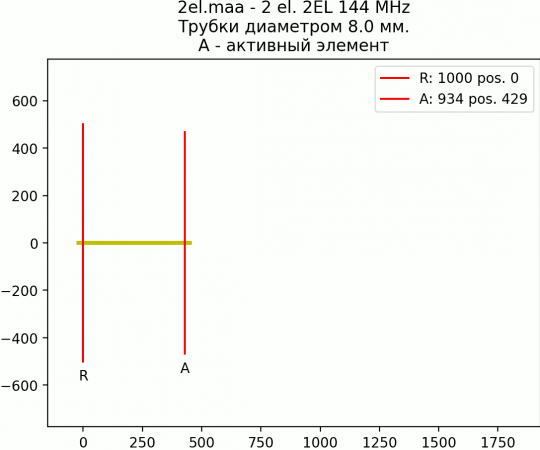

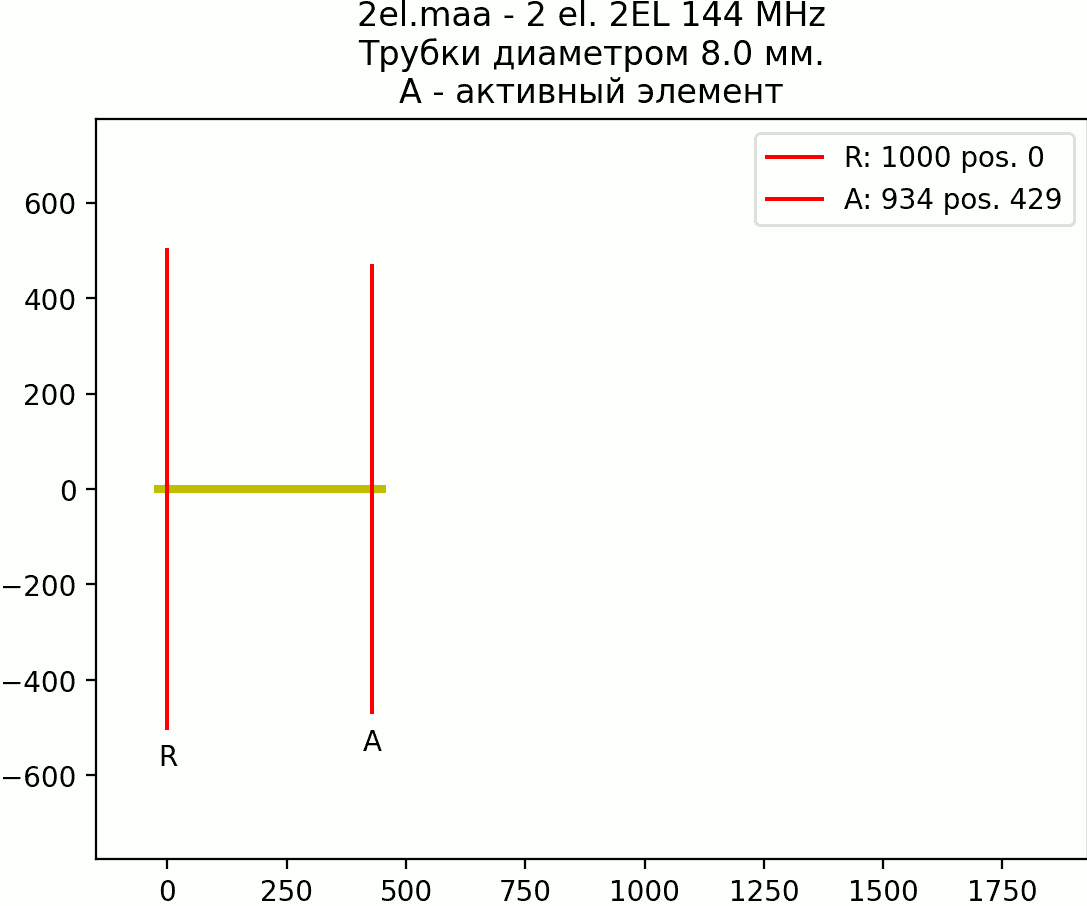

Les dimensions de l'antenne à deux éléments:

Antenne n ° 2 -Comète GP3 установлена на высоте 14 метров, усиление 5/8 - 2дБи потери 3 дБи (кабель длиной 25 метров).

Comète

Le niveau de signal en DB a été mesuré sur WebDR (http://websdr.78dx.ru:8901/) 5 km de ma maison.

La première antenne a une résonance à une fréquence de 145,100 MHz - vérifiée par le dispositif Nanovna, tandis que KSV = 1,2, RVX = 60 ohms.
La deuxième antenne sur le toit est configurée à l'usine à la plage de 144-146 MHz.

Pertes dans le câble - Antenne n ° 1 (sur le toit) - Une mangeoire de deux segments: 4 mètres RG8x pour passer par le cadre et 25 mètres analogiques RG213 à l'antenne. Le câble RG8X a 11 dB / 100 m, dans RG213, je prends l'atténuation du chassel 8 dB / 100 m. Je prends des pertes égales à 5 \ 11/100 + 25 \ 8/100 6db = 3db. Ils doivent ajouter une atténuation du signal sur les connecteurs - 2 connexions de 1 dB total de pertes totales de 5 dB.

Antenne n ° 2 - Un segment du câble RG -58 1,5 mètres avec des connecteurs PL, il n'y a pratiquement aucune perte.

Le choix des antennes n ° 1 et n ° 2 à l'aide d'un commutateur de type industriel d'antenne.

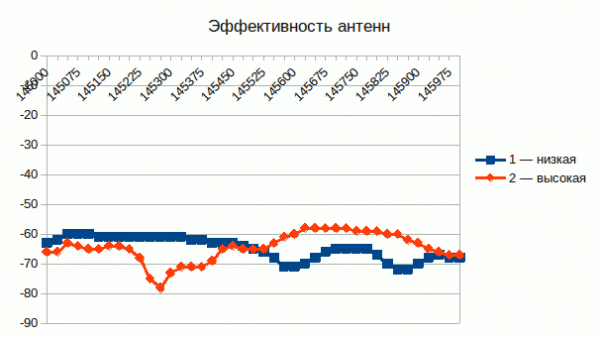

Comparaison de la puissance de transmission à la télécommande Récepteur WebSDR

À une distance de 5 km par rapport au récepteur, l'antenne située à une hauteur inférieure peut en gagner une plus élevée.

Avec un court câble, si l'antenne à l'extérieur de la fenêtre, vous devez faire attention au KSV-AT 1.3-1.5, l'émetteur semble réduire («jetez-le»), avec un KSV 1.0-1.2, cela ne se produit pas et la puissance de la puissance est terminée. Ainsi, vous devez reconstruire l'antenne n ° 1 plus haut.

Interférence avec l'admission sur l'antenne installée à l'extérieur de la fenêtre. Comparaison de la qualité de la réception

Si l'antenne est installée à l'extérieur de la fenêtre, elle accepte le "SMIL électrique" des appareils électriques de la maison. Dans le même temps, la taille de l'interférence dépend du type de câblage - les anciennes maisons ont un câblage avec un neutre isolé sans fil de mise à la terre, l'interférence est significative jusqu'à 8 points. Les maisons de nouvelles séries - la mise à la terre accorde plus d'attention, les interférences sur KV et VHF sont beaucoup plus faibles.

Bien que l'antenne à une altitude de 4 mètres crée une force de champ élevée, à la réception, il perd de manière significative (plus de 5 points). Par exemple, sur l'échelle d'un S -Mètre d'un type d'interférence "Harmonic 50 Hz" sur une antenne faible - jusqu'à 8 points, tandis que sur le toit - bruit 2-3 points. De plus, la propreté de la réception est plus élevée sur l'antenne installée au-dessus du bâtiment. Le relais R1 à long terme (145,625) n'est pas accepté sur la première antenne à une altitude de 4 mètres du côté opposé de la maison (seule présence), tandis que l'antenne n ° 2 au centre du toit est de 8 points avec un léger bruit blanc.
