«Antenne de chambres pour recevoir MV et DMV " Zolan FB-618 "

антенны, тесты, укв

3 avril 2020 14:55

Dans un magasin de composants radio, j'ai acheté une antenne de pièce pour 200 roubles (3 $) afin de vérifier ce qu'il est capable de prendre des ondes radio de la gamme VHF.

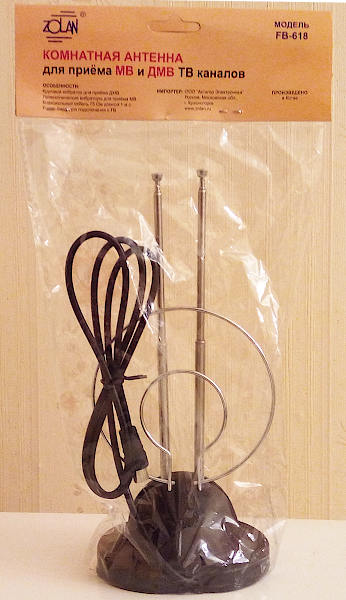

L'antenne télévisuelle Zolan FB-618 a été fabriquée en Chine, conçue pour installer à l'intérieur: sur une table ou une autre surface plane (sur une étagère, rebord de fenêtre). Il se compose de deux parties-un dipôle des ondes de compteur 49-230 MHz avec un angle variable entre les épaules du dipôle et un vibrateur circulaire (deux cadres combinés) pour prendre des ondes de décimètre de 470-900 MHz. L'antenne est connectée au récepteur de télévision avec un câble de 75 ohms 1 mètre avec un connecteur de type TV standard.

Vérification de l'antenne sur un analyseur vectoriel

Utilisation d'un analyseur d'antenne nanoVNA проверил работу антенны ZolaN FB-618 dans diverses gammes d'amateurs radio amateurs.

plage d'aviation 108-135 MHz - Les épaules télescopiques du dipôle sont disposées sur les côtés.
АнтEnna montre un bon accord avec le câble dans cette gamme. La résistance active et réactive ne change presque pas, le KSV dans la plage de 118,7 à 130 MHz n'est pas pire que 3. La résistance à l'entrée est faible de 20 à 40 ohms avec la composante capacitive de la réactivité, qui, selon la fréquence, donne 1,5-3 KSV.

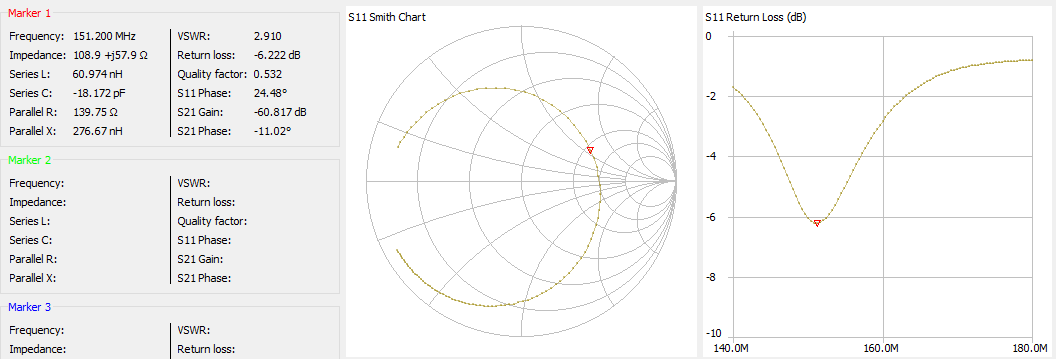

Plage de deux mètres, 140-170 MHz - Il est nécessaire de réduire la longueur des épaules du dipôle, de la plier à 2 genoux de chaque côté et de la placer avec en V.
L'antenne n'est pas convenue avec le câble: même lors du choix de la longueur des épaules selon l'analyseur, le KSV reste supérieur à 3.

Plage de télévision de DMV ou "Destime" 470-790 MHz, pour DVB-T2
(Les éléments du dipôle sont pliés et réglés verticalement).
ПетL'antenne gauche dans la gamme DMV est parfaitement convenu avec le câble (résistance à l'entrée de 40 à 100 ohms et a 9 résonans (j'exprime le respect des développeurs!). KSV dans toute la gamme de 470-790 MHz n'est pas plus de 2. La résistance à l'entrée de l'antenne 50-100 ohms fournit un bon consentement avec un câble de 75 ohms.

Antenne de test pratique

АнтENNA était connecté au récepteur pour la chaîne d'air (station de radio Yaesu VX-6r) через переходник F-SMA и показала высокие уровни сигналов вблизи от аэропорта Пулково: пилоты S9, диспетчер S3. По сравнению с штатной двухдиапазонной антенной 144/433 МГц, при использовании ZolaN FB-618 Il n'y a eu aucune disparition de la voix et de la pomme de terre-pomme de terre-pomme de terre (silencieux).

Avantages et inconvénients

Zolan_fb-618 Avantages: Antenne Zolan FB-618 a un prix bas, mais en même temps il est fait qualitativement: les épaules dipolaires sont solidement fixées dans la bonne position, les cadres imbriqués sont connectés par soudage et le revêtement chromé est appliqué, la base en plastique semble soignée. Vous pouvez choisir les options pour la configuration du diplôme: les deux épaules sont horizontalement ou l'une des épaules verticalement (pour prendre une polarisation horizontale ou verticale).

L'application principale de l'antenne est pour la télévision numérique DVB-T2 dans une plage de décimètre de 470-790 MHz. Dans cette gamme, le Zolan FB-618 est bien convenu avec un câble de 75 ohms.

Inconvénients : KSV élevé dans une gamme de deux ondes radio à deux mètres (VHF), à l'exception de la plage d'aviation. Le site du meilleur SCV est au-dessus de la bande FM de diffusion, qui ne permet pas d'utiliser cette antenne _Besis de la finalisation des stations de radio FM. Il est impossible de configurer l'antenne pour recevoir une plage amateur radio de 144 MHz.

Conclusion

АнтEnna Zolan FB-618 Bonne achat pour avoir reçu le DVB-T2 de télévision numérique. Amateurs radio et peut utiliser cette antenne intérieure pour recevoir une plage d'aviation.
