Les antennes des gammes sont de 144 et 433 MHz avec une puissance d'un câble.

Au début des années 2000, j'aime modéliser les antennes pour 144 et 433 MHz "Open Sleeve"(L'idée originale appartient aux auteurs Dk7zb et RZ9CJ). Mais alors "Disque Winchester" décédé d'une connexion inappropriée de l'adaptateur SATA sur Molex. Le disque dur n'a pu restaurer que récemment. De nombreux modèles d'antennes sont également devenus disponibles, dont j'ai sélectionné le meilleur. Une option n ° 1, présentée ci-dessous.

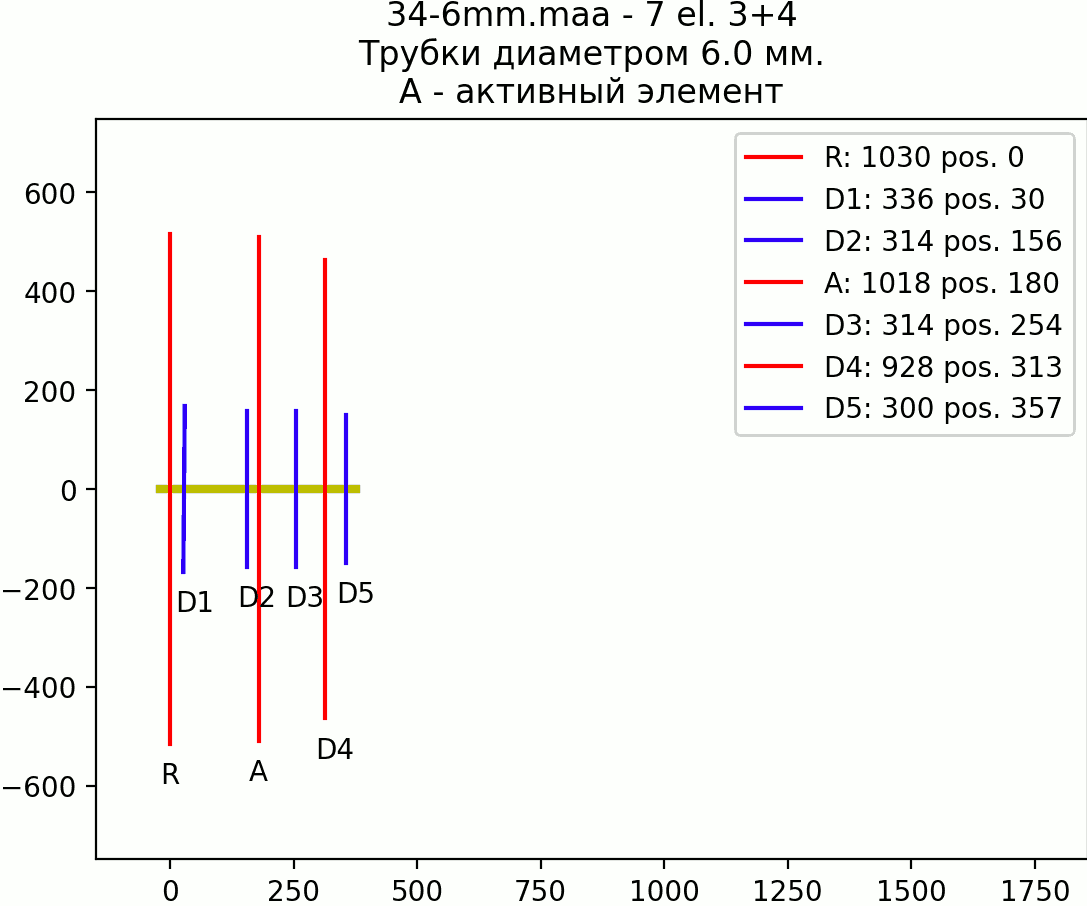

1) Antenne 3 + 4 Diamètre de tuyau 6 mm (nouveau calcul, juin 2024)

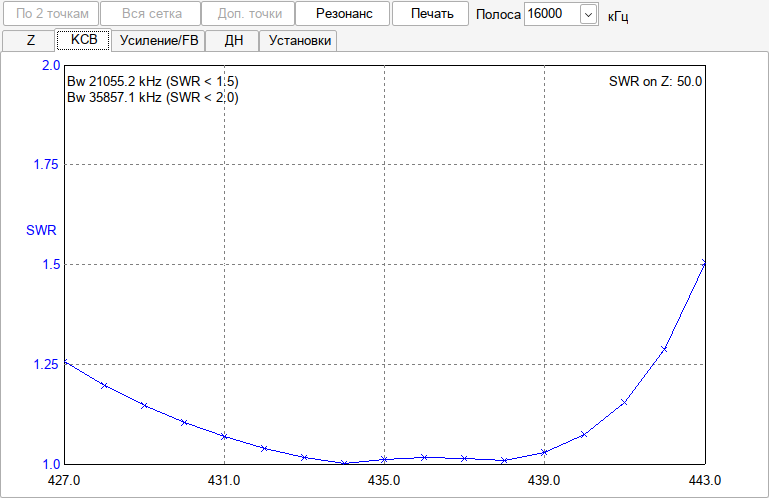

KSV

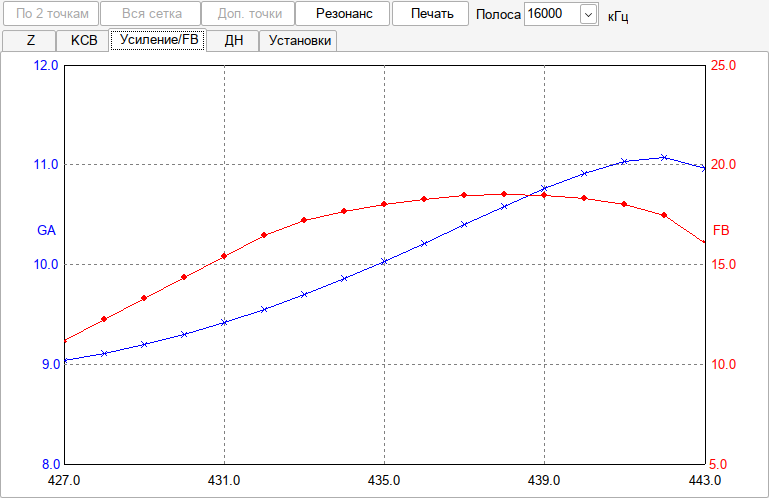

Gagner

Schéma d'orientation

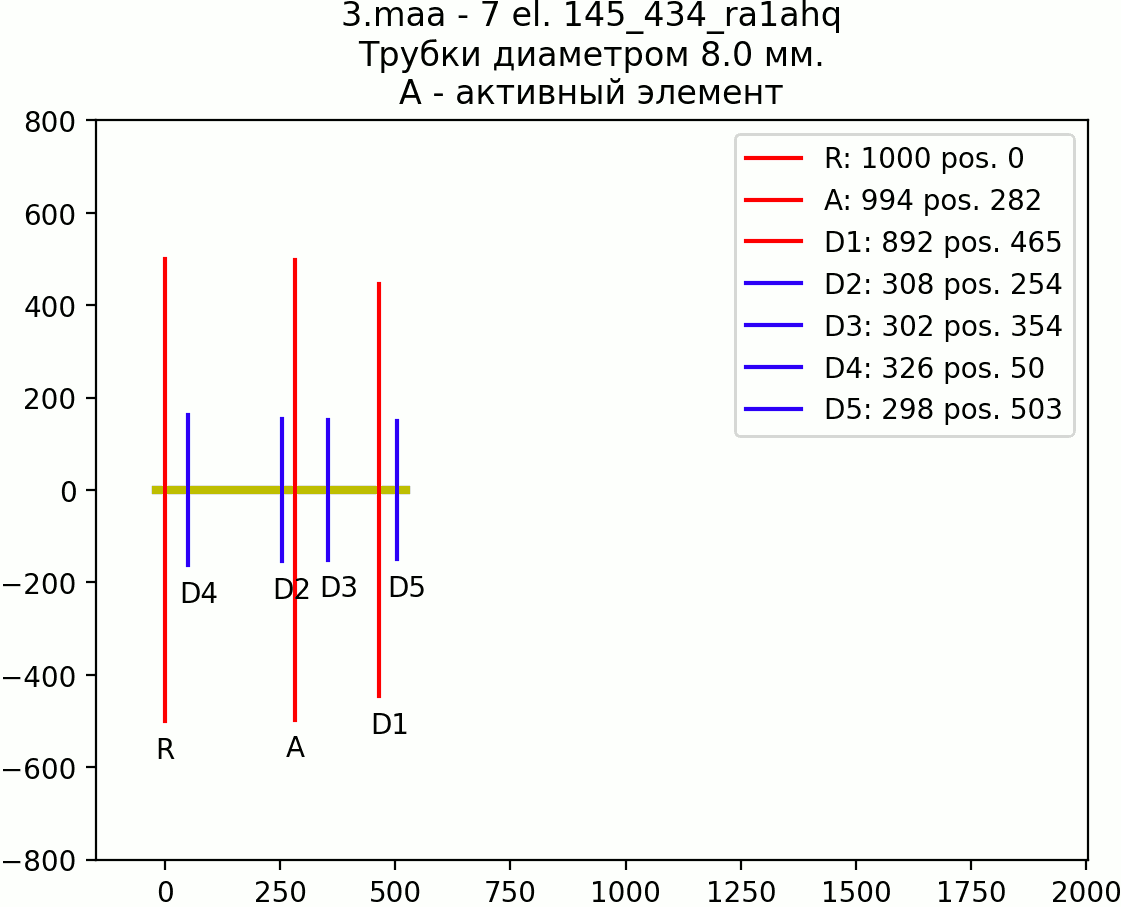

2) Antenne 3 + 4 Diamètre de tuyau 8 mm (Old Antenne Recalcul, juin 2024)

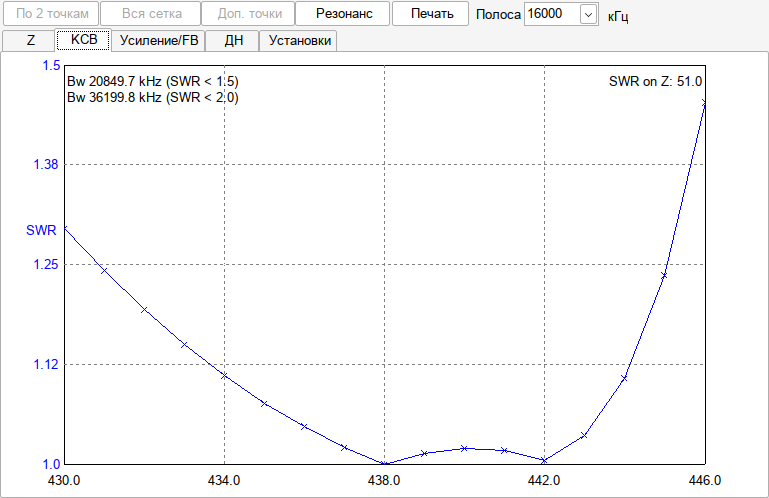

KSV

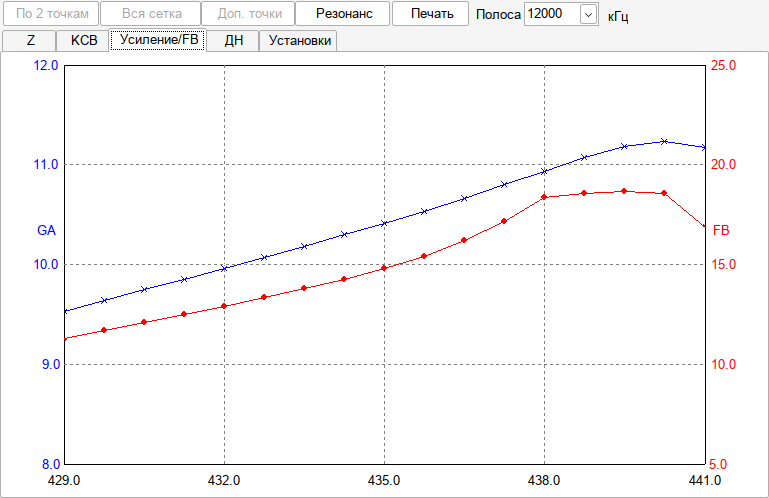

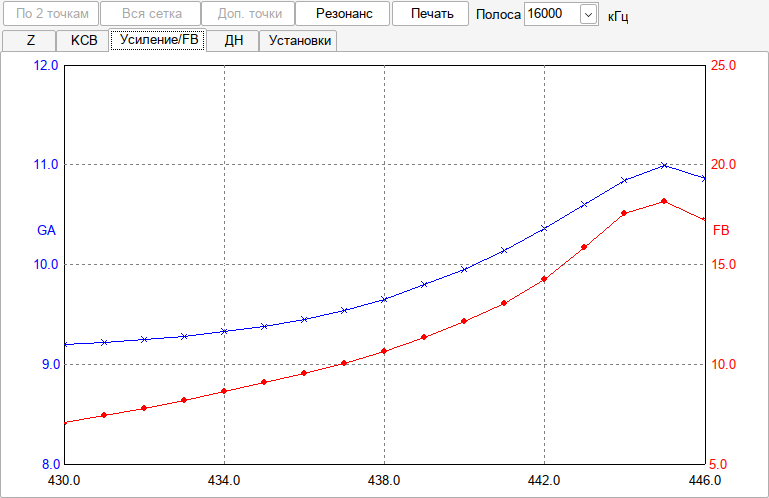

Gagner

Schéma d'orientation

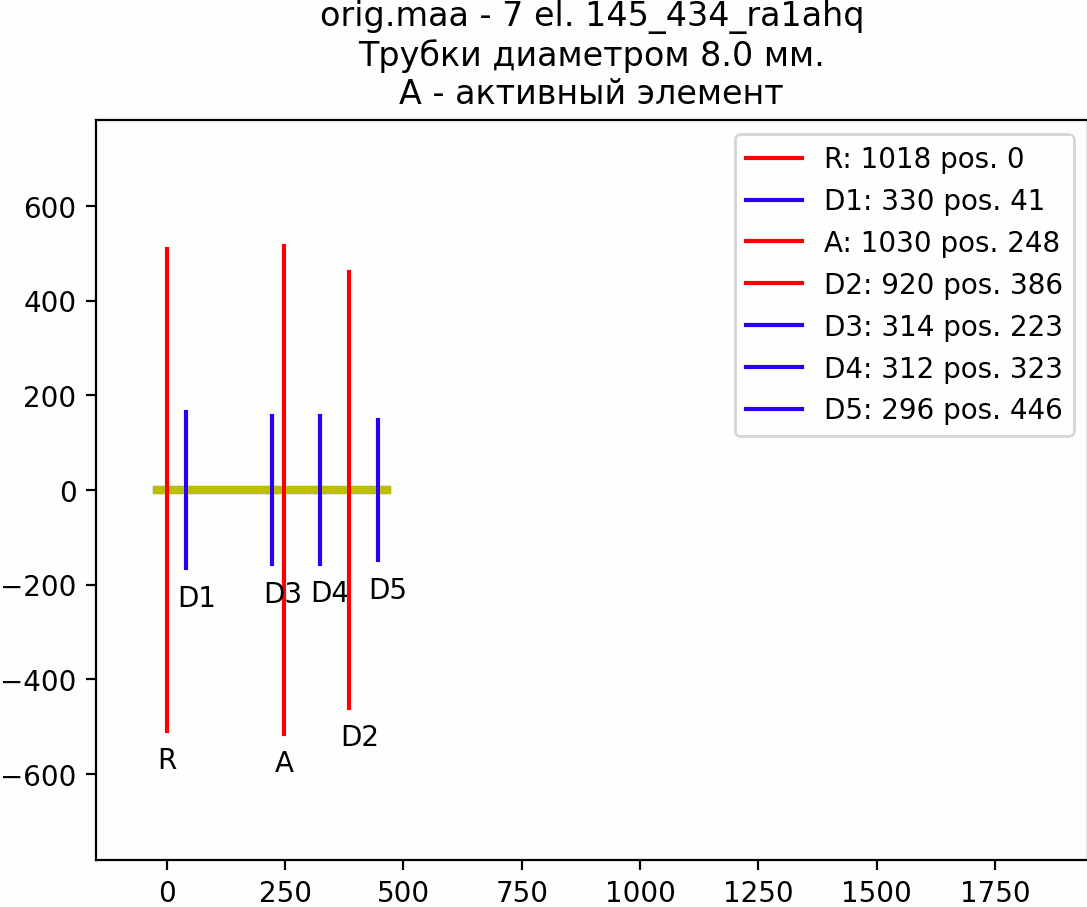

3) Antenne 3 + 4 Diamètre de tuyau 8 mm (ancienne antenne, calcul d'origine)

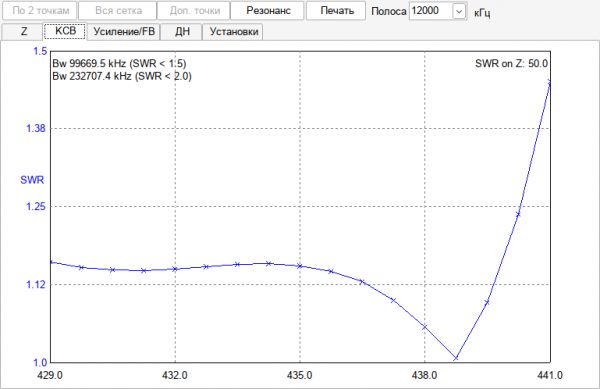

KSV

Gagner

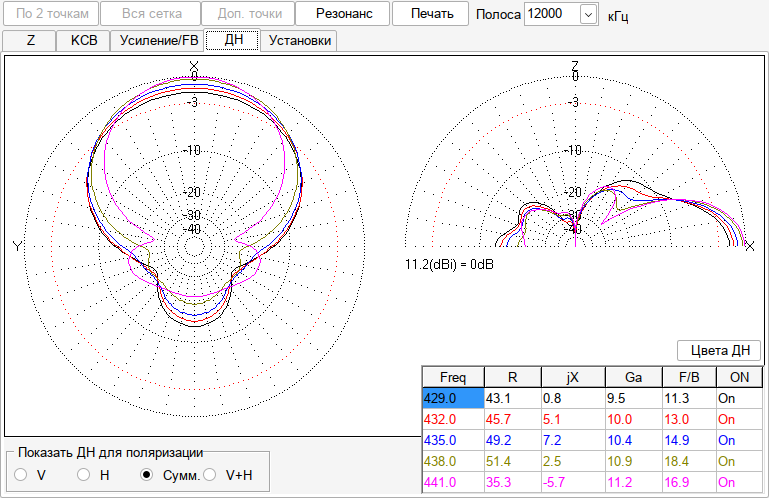

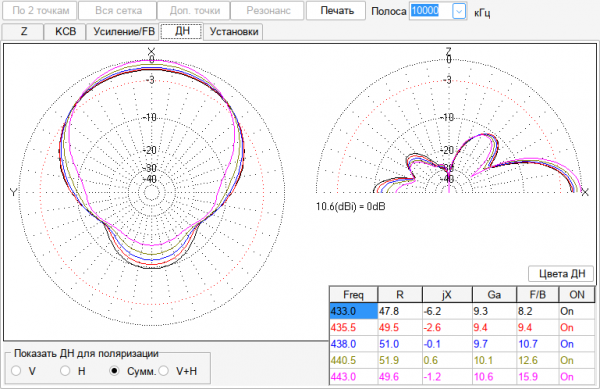

Schéma d'orientation

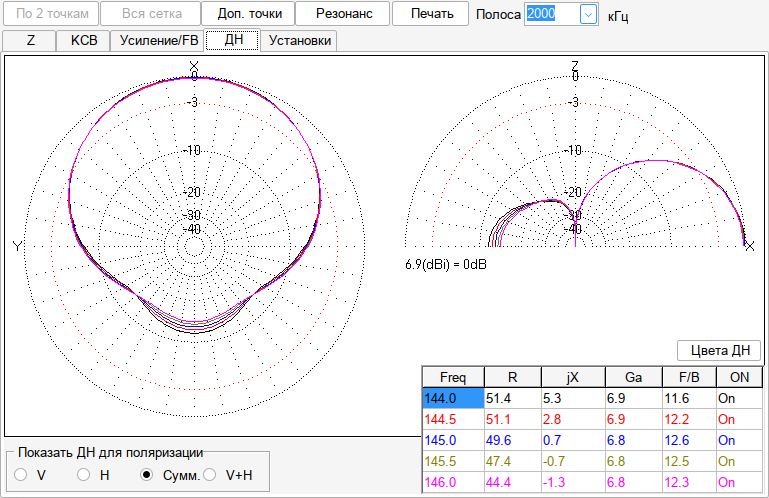

DN dans la gamme de 144 MHz dans de telles antennes est le même

Je ne recommande pas d'assembler l'antenne sur une traverse métallique - il n'y a aucun moyen de prendre correctement en compte la correction de la flèche. Il est préférable d'utiliser un diélectrique (tuyau + clips de plomberie), d'autant plus que l'antenne est légère et de petite taille.

L'élément entraîné A est alimenté par un dipôle divisé avec un câble coaxial avec une résistance d'onde de 50 Ohm.

Archive des modèles pour le programme MMANA:
34_ra1ahq.zip
