Антенны диапазонов 144 и 433 МГц с питанием по одному кабелю.

В начале 2000-х я увлекался моделированием антенн на 144 и 433 МГц типа "Open Sleeve" (оригинальная идея принадлежит авторам DK7ZB и RZ9CJ). Но затем "винчестер" умер от неправильного подключения питания переходника SATA на MOLEX. Восстановить жесткий диск смог лишь недавно. Множество моделей антенн также стали доступны, из них я отобрал лучшие. К ним же добавил один вариант №1, представленный ниже.

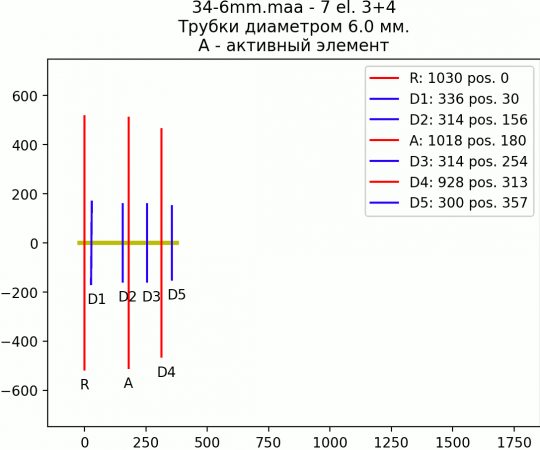

1) Антенна 3+4 диаметр трубки 6мм (новый расчёт, июнь 2024 года)

Элемент	R	D1	D2	A	D3	D4	D5
Позиция, мм	0	30	156	180	254	313	357
Длина, мм	1030	336	314	1018	314	928	300

КСВ

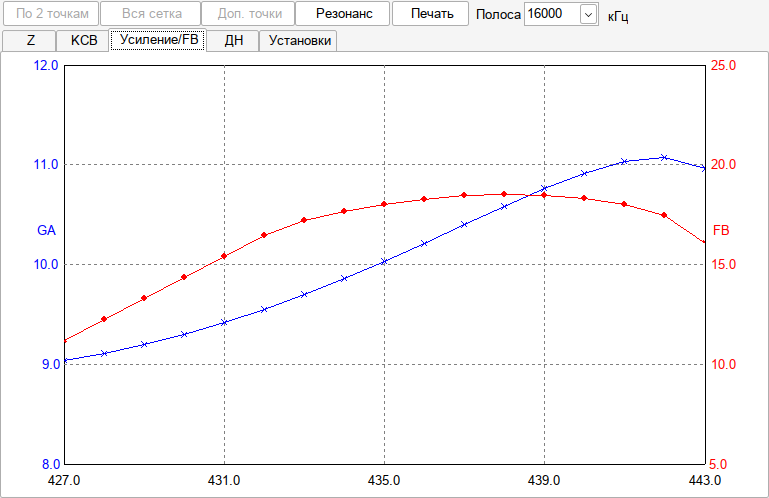

Усиление

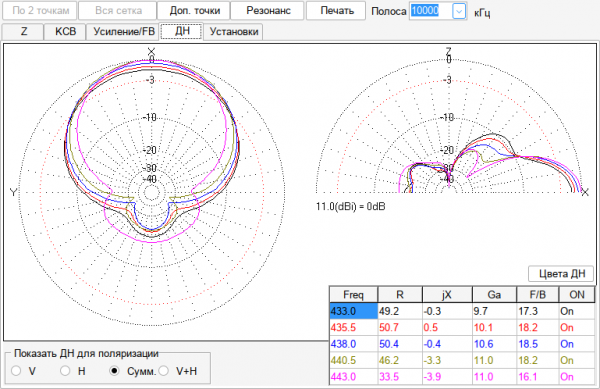

Диаграмма направленности

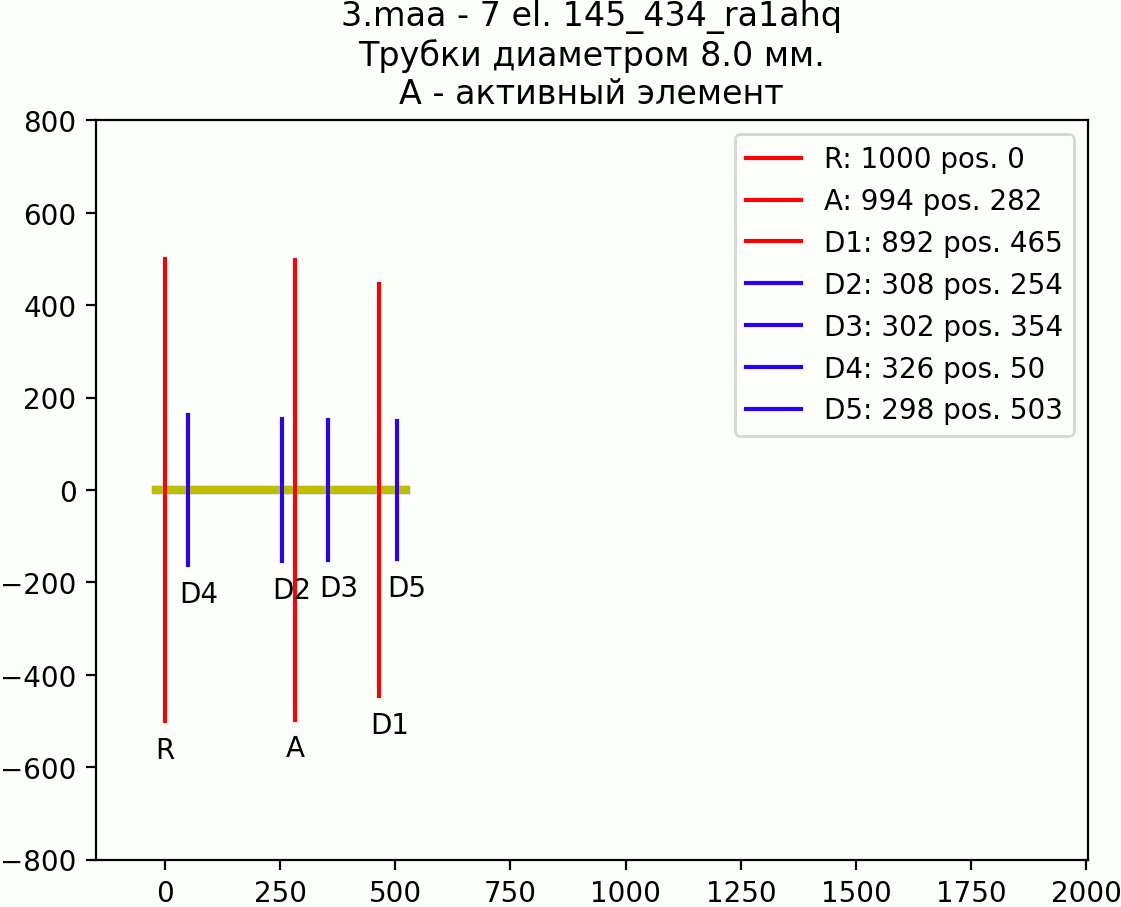

2) Антенна 3+4 диаметр трубки 8мм (старая антенна пересчет, июнь 2024 года)

Элемент	R	A	D1	D2	D3	D4	D5
Позиция, мм	0	282	465	254	354	50	503
Длина, мм	1000	994	892	308	302	326	298

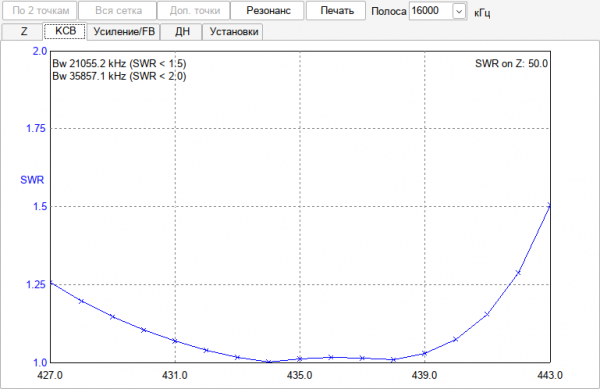

КСВ

Усиление

Диаграмма направленности

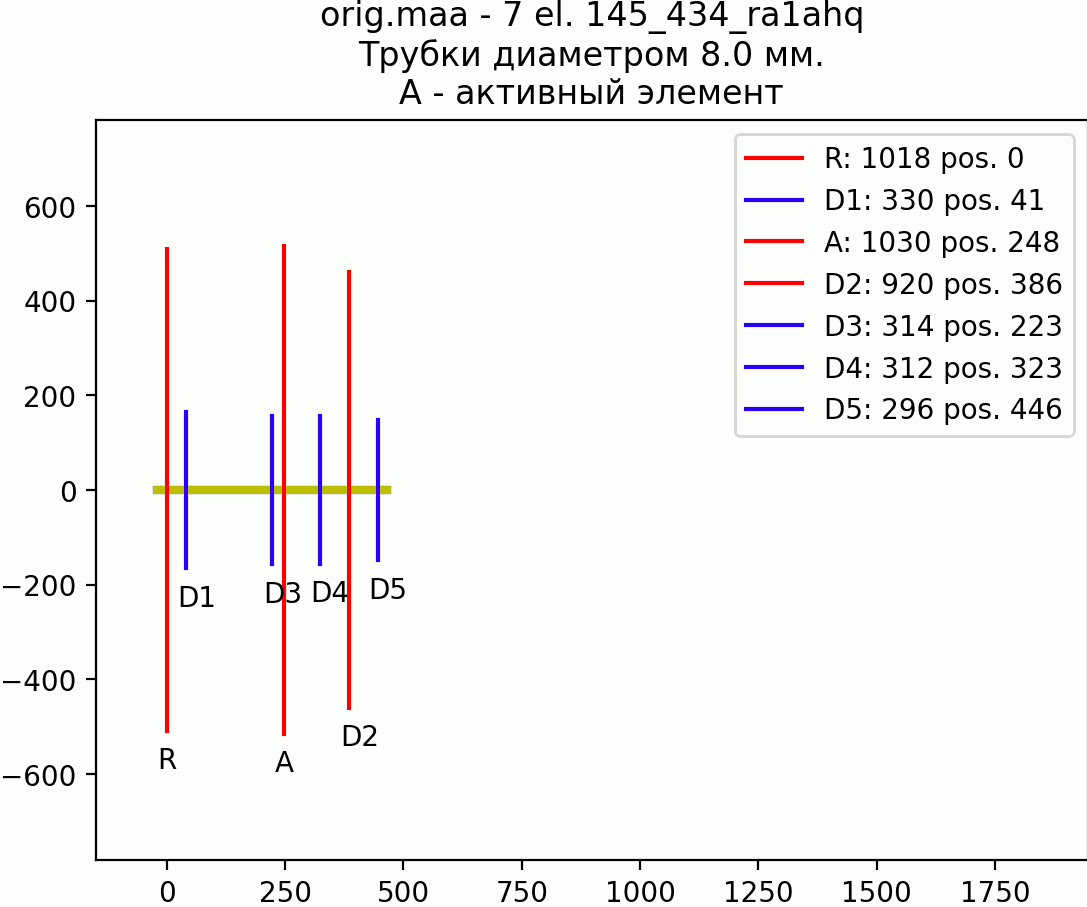

3) Антенна 3+4 диаметр трубки 8мм (старая антенна, оригинальный расчет)

Элемент	R	D1	A	D2	D3	D4	D5
Позиция, мм	0	41	248	386	223	323	446
Длина, мм	1018	330	1030	920	314	312	296

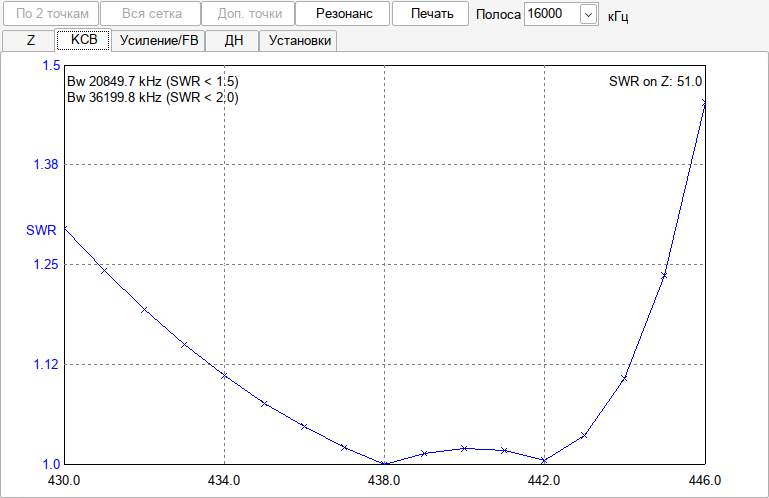

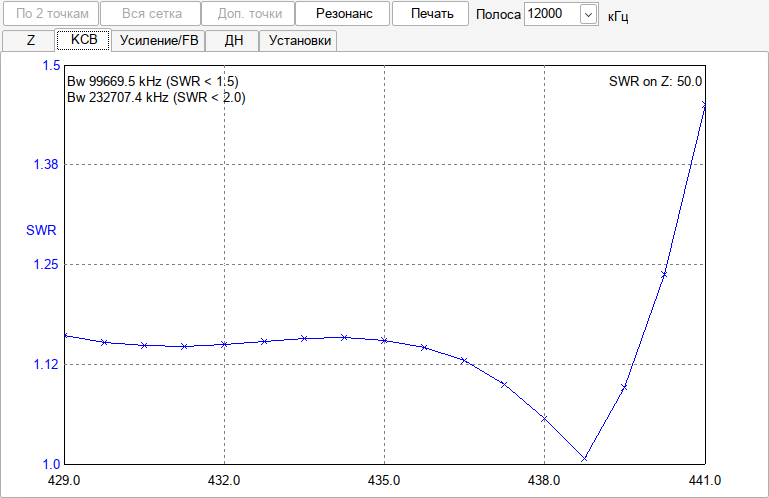

КСВ

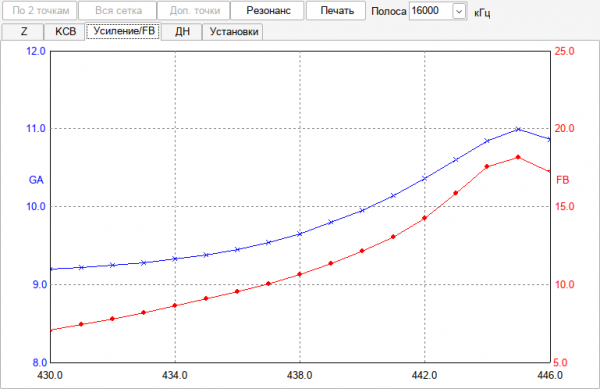

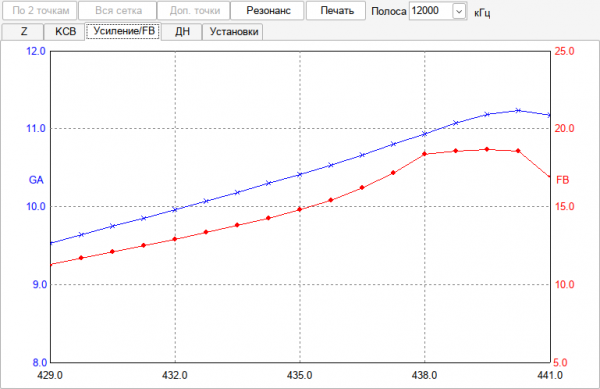

Усиление

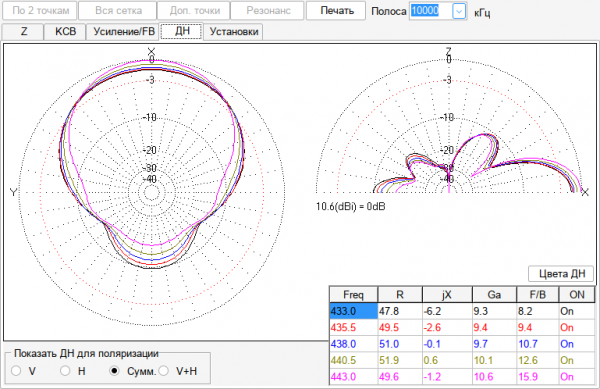

Диаграмма направленности

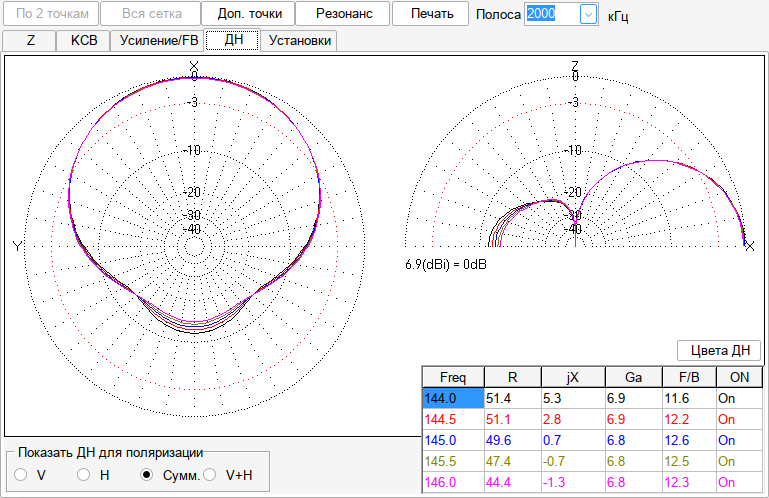

ДН в диапазоне 144 МГц у подобных антенн одинаковая

Не рекомендую собирать на металлической траверсе - нет возможности правильно учесть бум-коррекцию. Лучше использовать диэлектрик (труба + сантехнические клипсы), тем более что антенна лёгкая и небольших габаритов.

Разрезной вибратор элемент A - прямое питание кабелем 50 Ом.

Архив моделей для программы MMANA:
34_ra1ahq.zip
