10-элементная "UDA-YAGI" для диапазона 70см

антенны, УКВ

21 июнь 2024 18:34

Раньше я рассчитывал антенну "уда-яги" для одного диапазона 70 см. Случайно удалось подобрать параметры лучше по широкой полосе частот, для двух диапазонов: 430-440 МГц и PMR — 446.0-446.2 МГц.

Введение

Данная антенна сравнительно короткая - всего 10 элементов. Тем не менее, усиление относительно диполя - 12 dBd, что эквивалентно повышению мощности в определённом направлении в 15.8 раз. Так как мощность у переносных радиостанций не превышает 7-10 Вт, а чувствительность приемника ограничена 0.2 мкВ, использование подобной антенны позволит передавать как со стационарной станции (80 Вт — эффективная излучаемая мощность (EIRP)) не мешая другим, а также слышать сигналы, которые не принимаются на штыревую антенну.

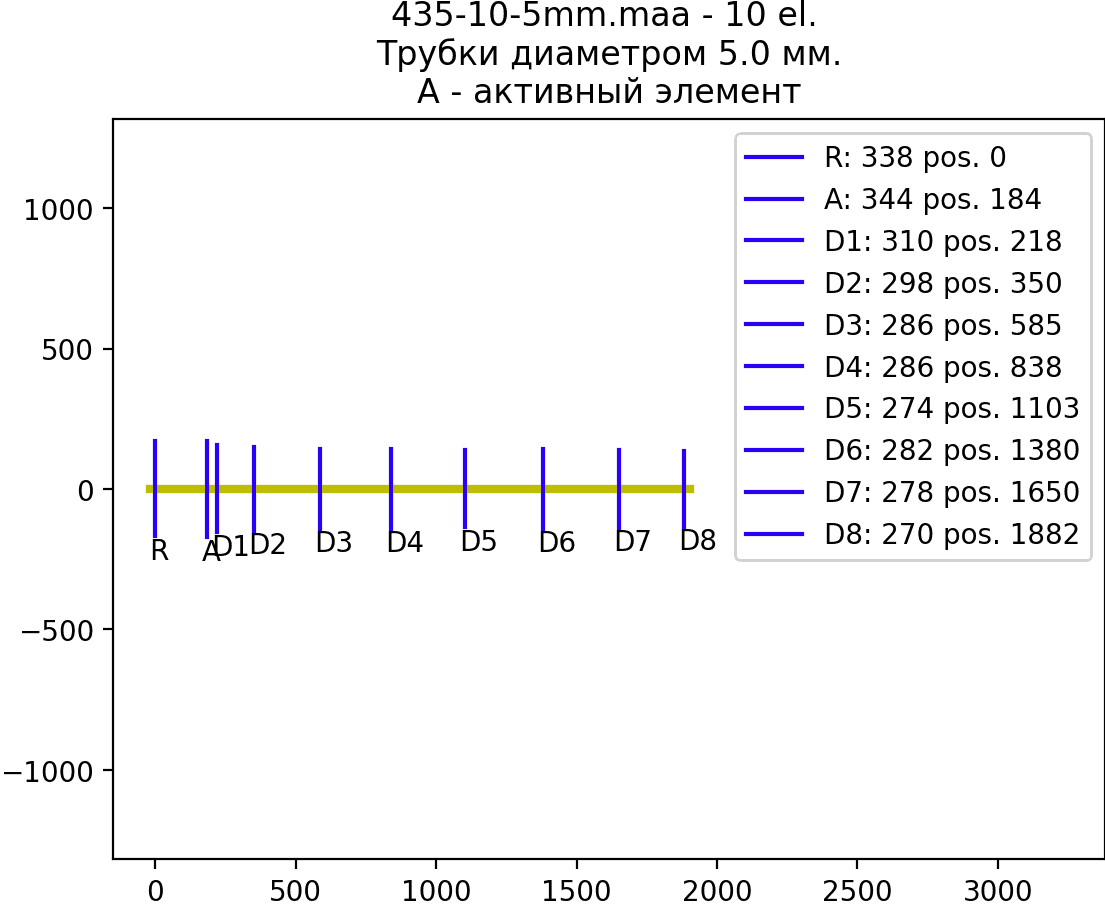

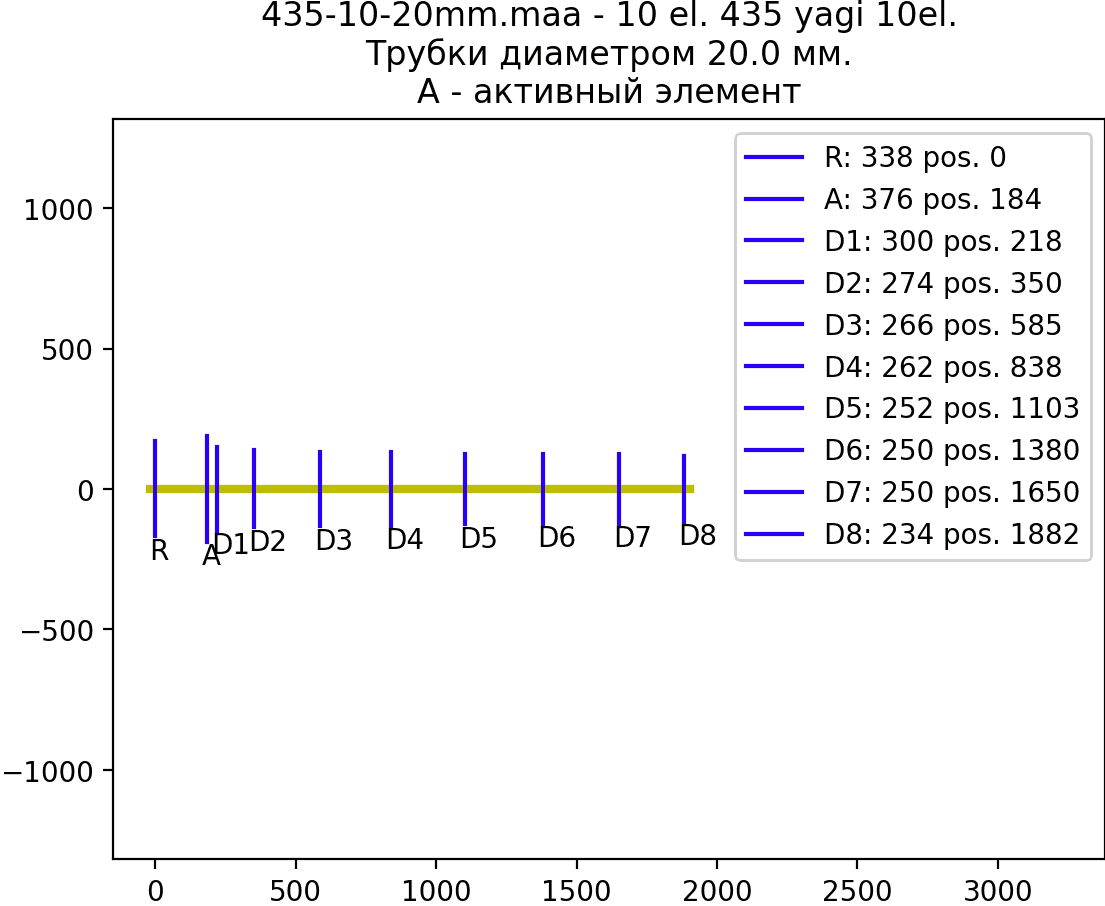

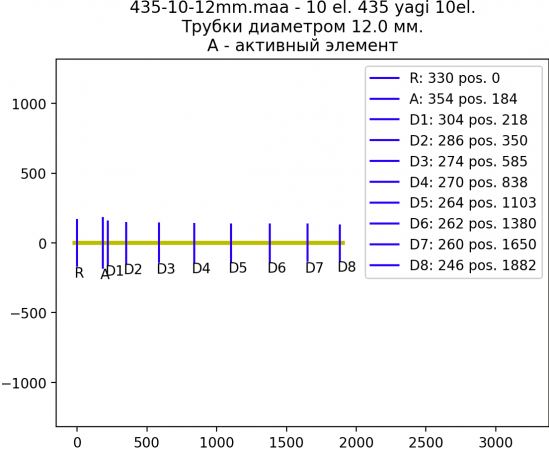

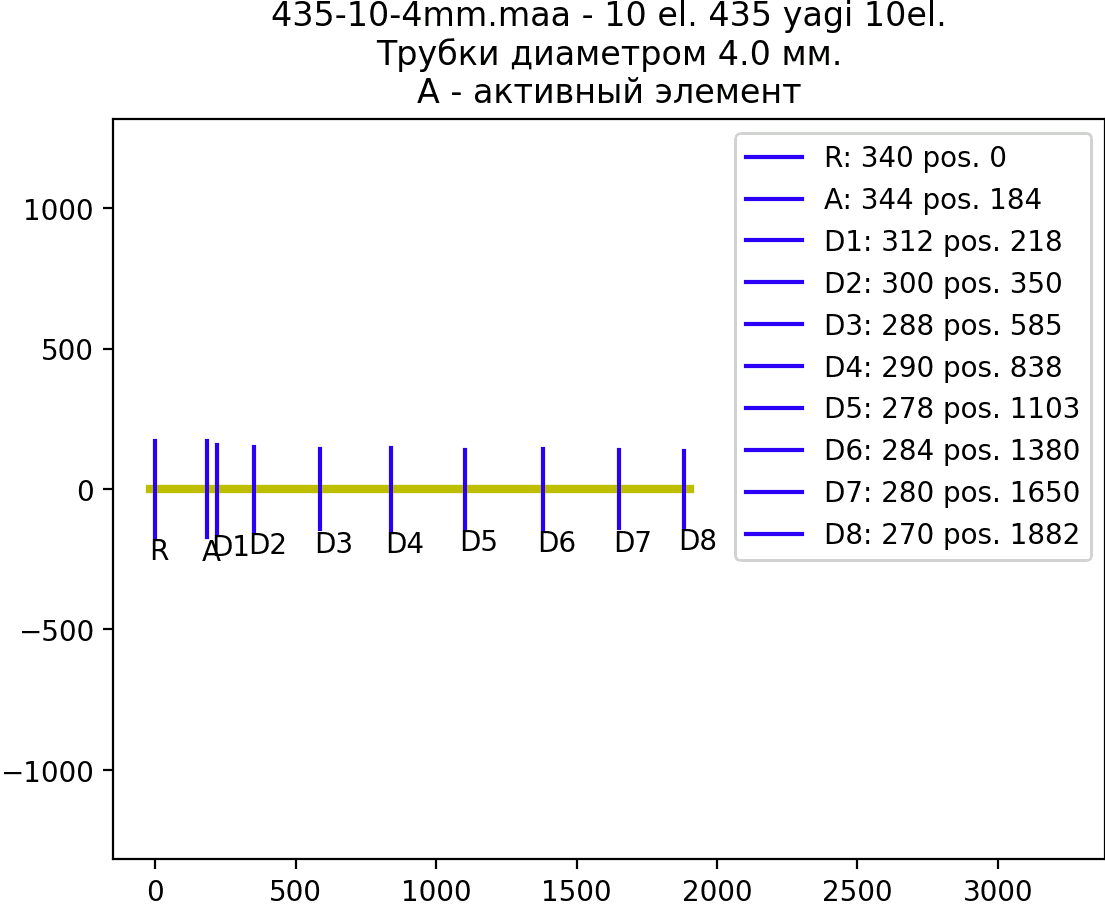

Размеры 10-элементной антенны оптимальны для траверсы длиной 2 метра. Алюминиевый профиль квадратного сечения, трубы или сосновые рейки, которые продаются в строительных магазинах, чаще всего длиной 2 метра.

Спектр любительского диапазона "70 сантиметров" (430-440 МГц) на участке 433,075-434,750 МГц подвержен помехам от автомобильных сигнализаций, радиостанций строителей и охранников. Поэтому оптимизация антенны выполнена по критерию подавления боковых и задних лепестков диаграммы направленности (F/B). Также, антенна захватывает диапазон PMR 446.0-446.2 МГц с низким уровнем КСВ.

Согласование с кабелем 50 Ом- коэффициент стоящей волны (КСВ) должен быть низкий в широком диапазоне частот.

Коррекция длины элементов по сравнению с расчётными при деревянной или пластиковой основе не нужна.
При использовании металлической траверсы нужно использовать пластиковые изоляторы и удлинять элементы антенны на одинаковую величину - несколько мм ("бум-коррекция").
Исследований и расчётов я не проводил. Про бум коррекцию в диапазоне 432 МГц рассказано в статье DG7YBN, в сообщениях на форумах qrz.ru, vhfdx.ru и cqham.ru.

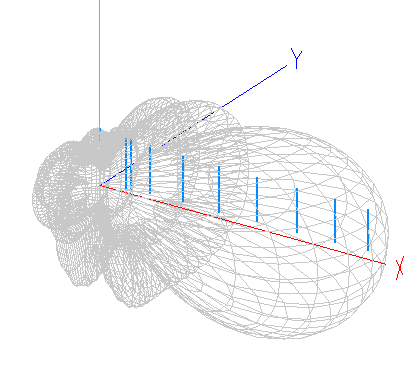

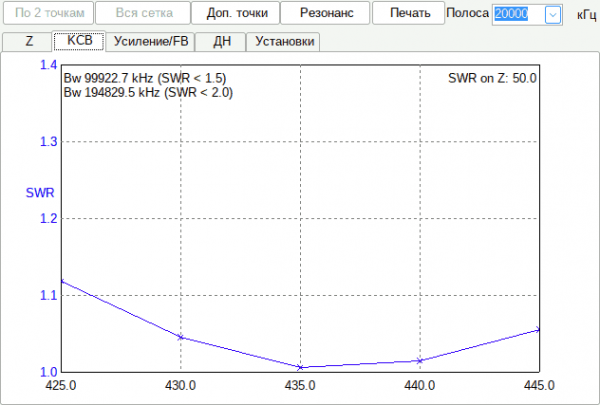

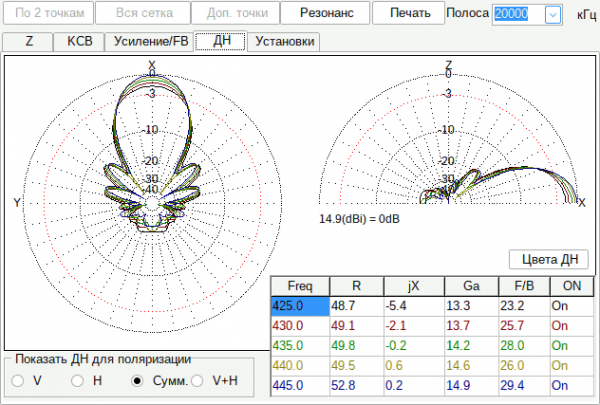

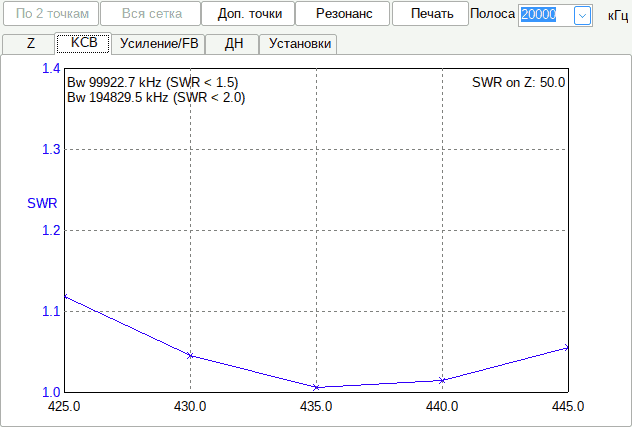

Диаграмма направленности, КСВ, F/B и усиление
