Антенна для "охоты на лис" на 144.7 МГц
15:10

Антенна для "охоты на лис" на 144.7 МГц

,
18 июнь 2024 15:10

Данная антенна предназначена для "охоты на лис" на автомобилях, частота маяка 144.7 МГц. Её реализовывал. Согласование при помощи hairpin из проволоки.

Антенна №1: "волновой канал" 5 элементов для частоты 144.7 МГц

Материал - трубка диаметром 8 мм.

Антенна для "охоты на лис"

Согласование hairpin-match: 51+20+51мм = 122 мм без учёта "ушек", из проволоки диаметром 2 мм.

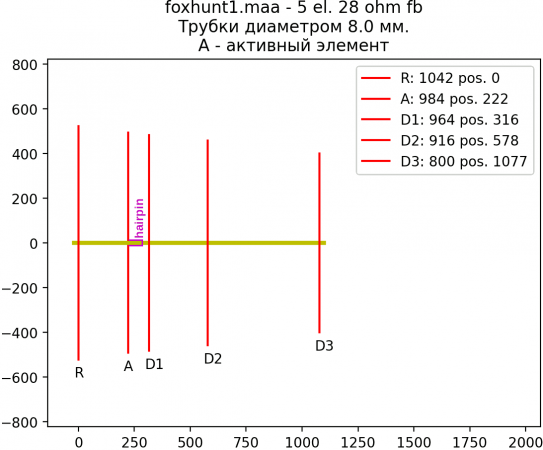

Размеры:

Элемент R A D1 D2 D3
Позиция, мм 0 222 316 578 1077
Длина, мм 1042 984 964 916 800

Согласование повышает входное сопротивление и снижает частоту резонанса.

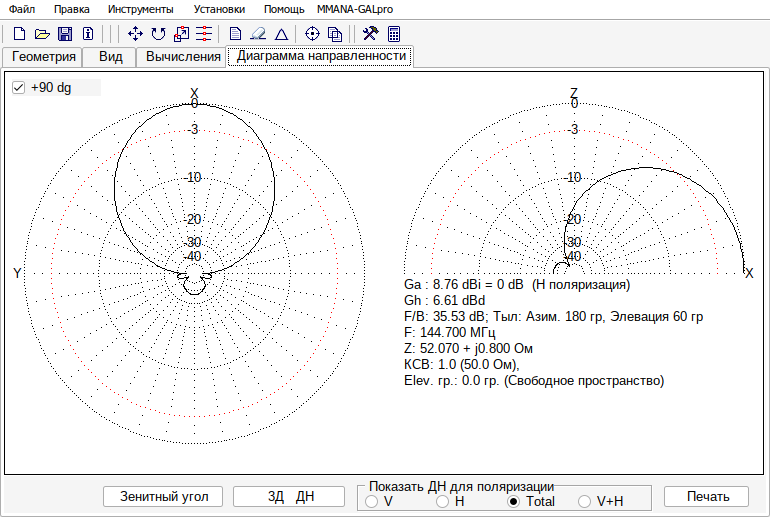

Диаграмма направленности:
dn1

Данную антенну я собирал и использовал.

Антенна №2: "волновой канал" 5 элементов для частоты 145.5 МГц (пересчитана)

Антенна для "охоты на лис"

Согласование hairpin-match: 50+20+50мм = 120 мм без учета "ушек", из проволоки диаметром 2 мм.

Размеры:

Элемент R A D1 D2 D3
Позиция, мм 0 220 314 575 1071
Длина, мм 1036 974 958 910 796

Согласование hairpin-match: 51+20+51мм = 122 мм

Диаграмма направленности:
dn2

Устройство hairpin-match

                hairpin
                  ___
                  | |
==================x x==================
             точка запитки

Архив с моделями для программы моделирования антенн MMAMA:
