Ich beginne mit der Veröffentlichung der Zeichnungen der Antennen v. Heute sind dies mehrere Antennen, um FM-Radio 87-108 MHz zu erhalten.

Die folgenden Typen von Dipolantennen haben eine Eingangsimpedanz von 75 Ohm.

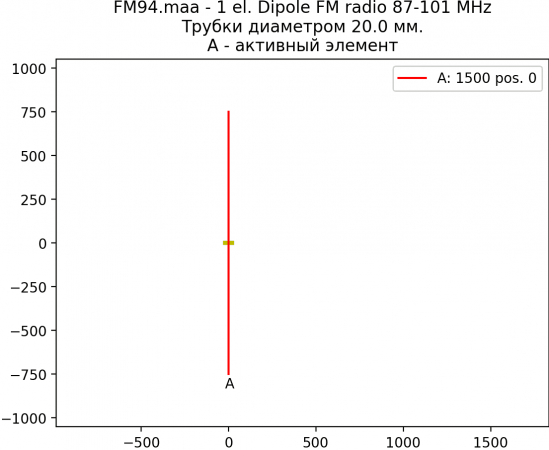

АNtenna 1. Dipol 87-101 MHz

Element	A
Position, MM	0
Länge, MM	1500

Ein Rohr mit einem Durchmesser von 10 mm.

Das aktive Element A ist ein Dipol, der über ein Koaxialkabel mit einem Wellenwiderstand von 75 Ohm gespeist wird.

VSWR-Kurve:

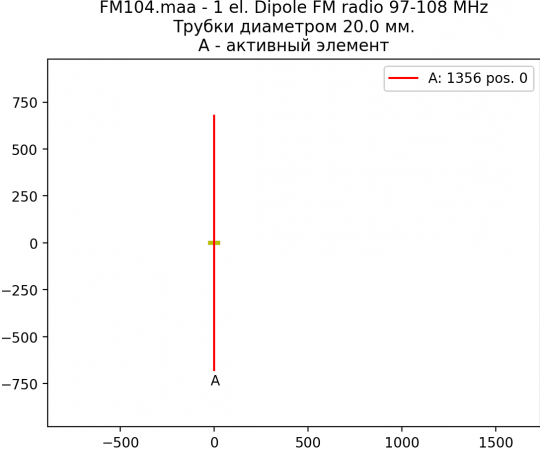

АNtenna 2. Dipol 97-108 MHz

Element	A
Position, MM	0
Länge, MM	1356

Ein Rohr mit einem Durchmesser von 10 mm.

Das aktive Element A ist ein Dipol, der über ein Koaxialkabel mit einem Wellenwiderstand von 75 Ohm gespeist wird.
Die Kombination des aktiven Elements mit dem kürzeren Element D1 ergibt die OWA (Optimized Wideband Antenna).

VSWR-Kurve:
FM104SWR

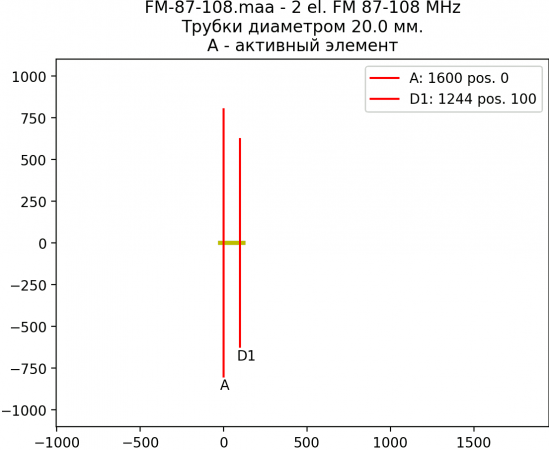

АNtenna 3. Breitbanddipol offene Hülse bei 87-108 MHz

Element	A	D1
Position, MM	0	100
Länge, MM	1600	1244

Ein Rohr mit einem Durchmesser von 10 mm.

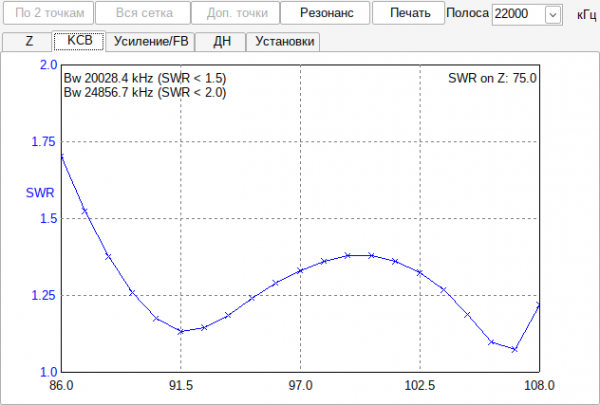

VSWR-Kurve:

Modelsarchiv für das Basisprogramm Mmana oder Mmana-Gal:
Fm123.zip

Antenne 4: Ein länglicher GP -Draht 1M mit einem Kondensator (95 MHz)

Zwei Gegengewichte von 755 mm, der vertikale Teil beträgt 1070 mm.
Der Kondensator am Stromversorgungspunkt im zentralen Kern der Leinwand - 7 ... 8 PF aus dem Kabel.

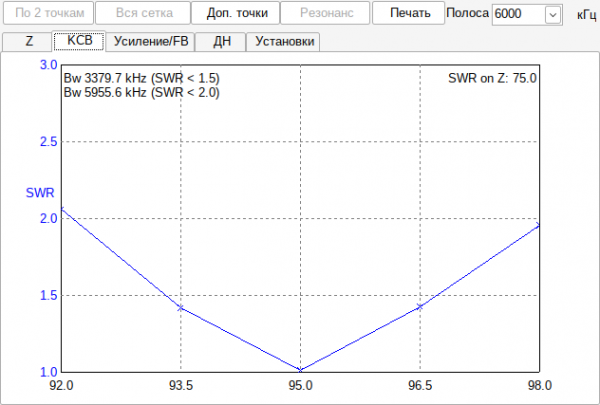

VSWR-Kurve:
