Антенны яги 144 МГц (hairpin) и 435 МГц
17:01

Антенны яги 144 МГц (hairpin) и 435 МГц

20 September 2024 17:01

Следующие антенны могут быть использованы для поиска "лис" (передатчиков) или для спутников V/U, U/V в диапазонах 144 и 435 МГц.

Введение

За прошедшую неделю слушал МКС (международная космисеская станция) на 437.800 МГц - качество приема (оценка) от 44 до 57 неудовлетворительное, по S-метру до 2 баллов. Один из радиолюбителей на репитере рассказал, что работал через спутник AO-51, но не через МКС, для которого "нужна серьёзная аппаратура". Посмотрев видео - чтобы хорошо принимать UHF-даунлинк на 437.800 +- 10 кГц нужна хотя бы 7-элементная антенна, а на передачу на 145.xxx нужна антенна от 3 элементов. Для неё проще всего использовать антенну с разрезным вибратором, чем с петлевым, чтобы было проще изготовить её в домашних условиях.

Материал и стоимость антенны

В строительном магазине "Максидом" запупил материал: - траверсу 15x15мм (263 рубля), труба для вибратора латунная (727 рублей), пруток алюминивый 3 шт. по 126 рублей, шайбы, винты, гайки (по 87 руб.) - общая сумма вышла 2800 рублей. Сделал вывод, что из магазинных материалов трубок и профилей делать антенну нерентабельно.

На одном из видео хостингов увидел конструкцию - "антенна из рулетки". Там она была 3-элементная. По размерам, найденным на другом сайте, восстановил её модель и изучил. Антенна состоит из 3 элементов - рефлектор, вибратор и директор, но узел питания с согласованием типа "hairpin" (от слова "заколка"). Hairpin - дополнительная индуктивность в точке питания, которая повышает входное сопротивление активного элемента за счет введения его в резонанс и убирает отрицательную реактивность.

Каркас антенны типа "из рулетки" радиолюбители выполняют из отрезков пластиковых труб и крестовин, которые можно купить, например, в магазине "Леруа Мерлин". К ним крепятся отрезки рулетки при помощи одного шурупа и двух стяжек. Подключение кабеля волновым сопротивлением 50 Ом производится к зачищенным площадкам или под болты или пайкой контактов. Перемычка hairpin обычно имеет небольшую длину от 30 до 50 мм.

В будущем я планирую сделать такую же антенну. Пока я выложил модели модифицированной антенны "из рулетки" на 2м и 70см. Вместо рулетки можно использовать любой подходящий материал - трубки, жесткий биметаллический провод и т.д.. Для этого я рассчитал антенны 144 и 434 для различных диаметров.

Особенность модифицированной антенны 144 МГц - 4 элемента вместо 3, что значительно расширяет широкополосность и поэтому повышает повторяемость. На 437 МГц полоса тоже очень широкая - порядка 20 МГц (перекрывает 430-446 МГц) с низким КСВ до 1.1.
Диаграмма на 144 МГц кардиода, с глубоким минимумом приема, достигающим -60 дБ.

Характеристики антенн

Диапазон 144 МГц:
КСВ в диапазоне 144-146 МГц менее 1.2
Усиление: 8 dbi
Подавление назад: на 56 db

Диапазон 435 МГц:
КСВ в диапазоне 430-446 МГц менее 1.2
Усиление - 12 dbi
Подавление задних лепестков ДН - 10 db (отношение F/B = 22 db).

Антенны яги на 144 МГц - 4-элементные с согласованием "hairpin"

Антенна 144 МГц, диаметр трубок или ширина профиля 20 мм

144-4el-hairpin-20mm

Элемент R A D1 D2
Позиция, мм 0 276 429 762
Длина, мм 1018 944 916 806

hairpin: 54+30+54 mm, dia=2mm

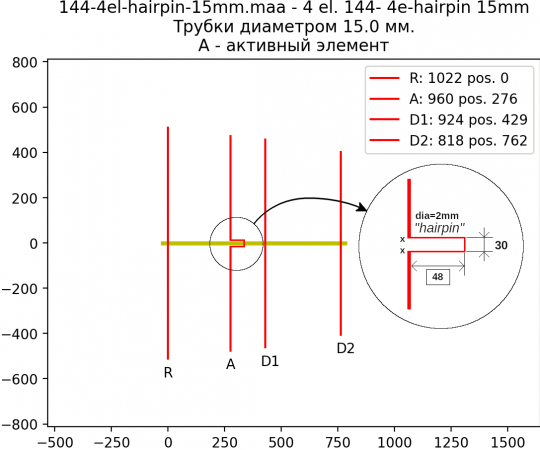

Антенна 144 МГц, диаметр трубок или ширина профиля 15 мм

144-4el-hairpin-15mm

Элемент R A D1 D2
Позиция, мм 0 276 429 762
Длина, мм 1022 960 924 818

hairpin: 48+30+48 mm, dia=2mm

Антенна 144 МГц, диаметр трубок или ширина профиля 12 мм

144-4el-hairpin-12mm

Элемент R A D1 D2
Позиция, мм 0 276 429 762
Длина, мм 1024 964 928 826

hairpin: 54+30+54 mm, dia=2mm

Антенна 144 МГц, диаметр трубок или ширина профиля 10 мм

144-4el-hairpin-10mm

Элемент R A D1 D2
Позиция, мм 0 276 429 762
Длина, мм 1020 970 936 838

hairpin: 54+30+54 mm, dia=2mm

Антенна 144 МГц, диаметр трубок или ширина профиля 8 мм

144-4el-hairpin-8mm

Элемент R A D1 D2
Позиция, мм 0 276 429 762
Длина, мм 1020 976 940 846

hairpin: 58+30+58 mm, dia=2mm

Антенна 144 МГц, диаметр трубок или ширина профиля 6 мм

144-4el-hairpin-6mm

Элемент R A D1 D2
Позиция, мм 0 281 429 762
Длина, мм 1020 982 948 858

hairpin: 62+30+62 mm, dia=2mm

Антенна 144 МГц, диаметр трубок или ширина профиля 5 мм

144-4el-hairpin-5mm

Элемент R A D1 D2
Позиция, мм 0 281 429 762
Длина, мм 1020 984 950 864

hairpin: 64+30+64 mm, dia=2mm

Антенна 144 МГц, диаметр трубок или ширина профиля 4 мм

144-4el-hairpin-4mm

Элемент R A D1 D2
Позиция, мм 0 281 429 762
Длина, мм 1022 990 954 870

hairpin: 72+30+72 mm, dia=2mm

Антенна 144 МГц, диаметр трубок или ширина профиля 3 мм

144-4el-hairpin-3mm

Элемент R A D1 D2
Позиция, мм 0 281 429 762
Длина, мм 1022 994 960 878

hairpin: 79+30+79 mm, dia=2mm

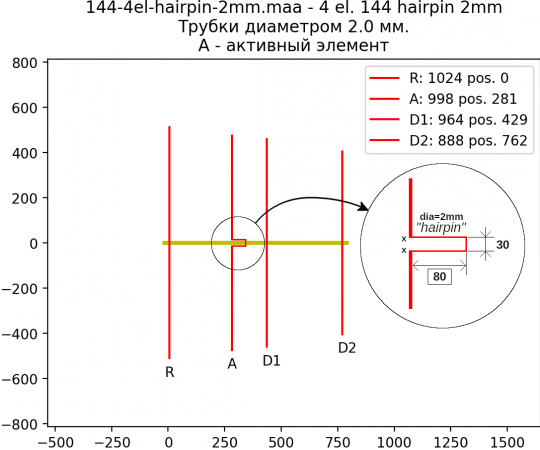

Антенна 144 МГц, диаметр трубок или ширина профиля 2 мм

144-4el-hairpin-2mm

Элемент R A D1 D2
Позиция, мм 0 281 429 762
Длина, мм 1024 998 964 888

hairpin: 80+30+80 mm, dia=2mm

Антенны яги на 435 МГц - 7 элементов

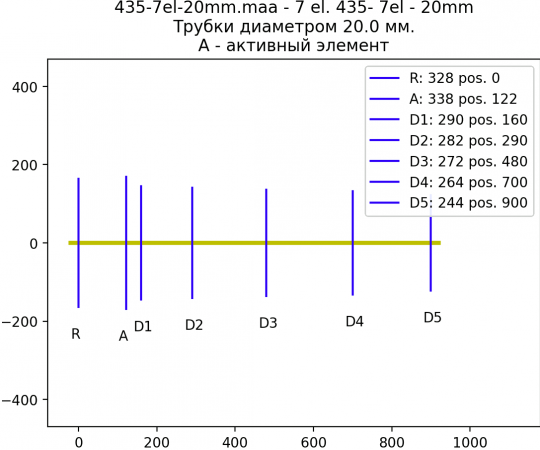

Антенна 435 МГц, диаметр трубок или ширина профиля 20 мм

435-7el-20mm

Элемент R A D1 D2 D3 D4 D5
Позиция, мм 0 122 160 290 480 700 900
Длина, мм 328 338 290 282 272 264 244

Антенна 435 МГц, диаметр трубок или ширина профиля 15 мм

435-7el-15mm

Элемент R A D1 D2 D3 D4 D5
Позиция, мм 0 122 160 290 480 700 900
Длина, мм 328 338 296 286 276 270 250

Антенна 435 МГц, диаметр трубок или ширина профиля 12 мм

435-7el-12mm

Элемент R A D1 D2 D3 D4 D5
Позиция, мм 0 122 160 290 480 700 900
Длина, мм 330 336 298 290 280 274 254

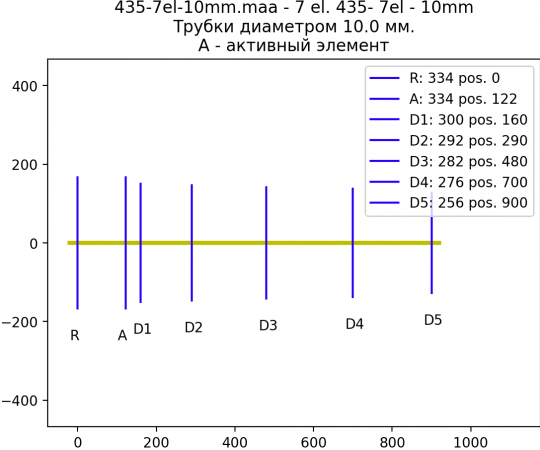

Антенна 435 МГц, диаметр трубок или ширина профиля 10 мм

435-7el-10mm

Элемент R A D1 D2 D3 D4 D5
Позиция, мм 0 122 160 290 480 700 900
Длина, мм 334 334 300 292 282 276 256

Антенна 435 МГц, диаметр трубок или ширина профиля 8 мм

435-7el-8mm

Элемент R A D1 D2 D3 D4 D5
Позиция, мм 0 122 160 290 480 700 900
Длина, мм 332 332 302 294 286 280 264

Антенна 435 МГц, диаметр трубок или ширина профиля 6 мм

435-7el-6mm

Элемент R A D1 D2 D3 D4 D5
Позиция, мм 0 122 160 290 480 700 900
Длина, мм 332 332 304 298 290 284 268

Антенна 435 МГц, диаметр трубок или ширина профиля 5 мм

435-7el-5mm

Элемент R A D1 D2 D3 D4 D5
Позиция, мм 0 122 160 290 480 700 900
Длина, мм 334 334 306 300 292 288 268

Антенна 435 МГц, диаметр трубок или ширина профиля 4 мм

435-7el-4mm

Элемент R A D1 D2 D3 D4 D5
Позиция, мм 0 122 160 290 480 700 900
Длина, мм 336 334 308 302 294 290 272

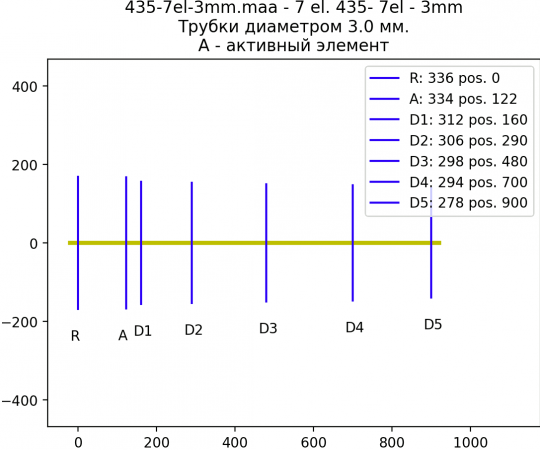

Антенна 435 МГц, диаметр трубок или ширина профиля 3 мм

435-7el-3mm

Элемент R A D1 D2 D3 D4 D5
Позиция, мм 0 122 160 290 480 700 900
Длина, мм 336 334 312 306 298 294 278

Антенна 435 МГц, диаметр трубок или ширина профиля 2 мм

435-7el-2mm

Элемент R A D1 D2 D3 D4 D5
Позиция, мм 0 122 160 290 480 700 900
Длина, мм 334 334 314 308 302 296 282

Антенна 435 МГц, диаметр трубок или ширина профиля 1 мм

435-7el-1mm

Элемент R A D1 D2 D3 D4 D5
Позиция, мм 0 122 160 290 480 700 900
Длина, мм 334 334 318 312 306 302 290

Архивы моделей для MMANA
