144 MHz范围的Yaga的紧凑型6元素天线

10月

2020

天线

22 10月 2020 13:08

每范围为144 MHz的大多数6个元素天线都有一个缺点 - 它们的遍历的长度超过2米。
但是商店中的方形轮廓和管道的长度为2米。
我计算了144-146 MHz（1米94厘米长的144-146 MHz）的紧凑型天线（1.96m长），而无需喝或增加遍历。

该范围的波长为144 MHz-2.2米，在UDA Yaga的天线上，设法仅放置5个元素。
5元素天线的增加不超过10 dBI，并且对方向图的侧花瓣的弱抑制作用。

考虑到指定条件，可以计算具有良好参数的6个元素的天线:

借助深度最小值，方向图将能够从干扰中重建。

天线材料 - 直径为8毫米的铝管（在建筑商店出售）。
天线可以放置在垂直和水平面。

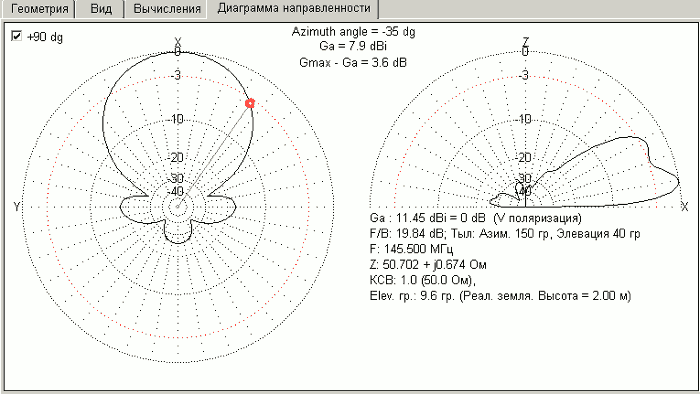

安装用于垂直极化的现场图:

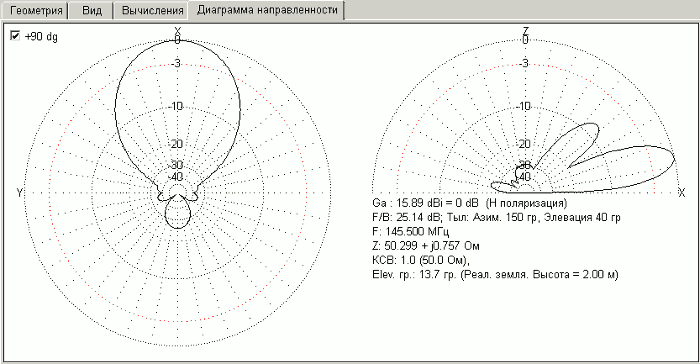

安装用于水平极化的现场图:

与电缆50欧姆（SC）和SWR的协调，宽带（工作频率）天线:

元素的尺寸:

繁荣校正

动臂校正，即更改元素的长度，以补偿不需要这种天线的金属遍历天线参数的影响。由于将天线元件放在金属繁荣时，因此不会发生显着疾病时，不会发生天线:SWR和强化与介电繁荣相同。

设置

主动元件向第一个主管的位移增加了主动电阻。
活性元件向反射器的位移降低了输入电阻。
将第一个主管移至主动元件会降低共振频率。
将第一任主任转移到第二任主任会增加共振的频率。
*将最后一个主管移至遍历的远端增加了共振频率。

MMANA软件模型
144-6el-8mm-ra1ahq.maa.zip
