La plupart des antennes à 6 éléments par plage de 144 MHz souffrent d'un inconvénient - la longueur de leur traversée est supérieure à 2 mètres.
Mais le profil carré et les tuyaux du magasin ont une longueur de 2 mètres en douceur.
J'ai calculé l'antenne compacte (1,96 m de longueur) pour la plage de 144-146 MHz, 1 mètre 94 centimètres de long, sans avoir besoin de boire ou d'augmenter la traversée.

La longueur d'onde de la plage est de 144 MHz-2,2 mètres, sur la traversée, l'antenne de l'UDA Yaga parvient à placer seulement 5 éléments.
L'antenne à 5 éléments a une augmentation de moins de 10 dBI et la faible suppression des pétales latéraux du diagramme d'orientation.

Compte tenu des conditions spécifiées, il a été possible de calculer l'antenne de 6 éléments avec de bons paramètres:

• Renforcement dans l'espace libre - 10,92 DBI (8,77 DBD).
• Suppression du signal d'une direction de 180 degrés - 25 dB
• Suppression du signal sur le côté de 6 dB.
• Gamme d'approbation avec un câble 50 ohms - 144 ... 148 MHz (à KSV <1,5)
• Dimensions 1,94 x 1,03 mètres.

À l'aide de Deep Minimums, le diagramme d'orientation pourra reconstruire à partir des interférences.

Matériau d'antenne - tubes en aluminium avec un diamètre de 8 mm (vendus dans les magasins de construction).
L'antenne peut être placée à la fois dans le plan vertical et horizontal.

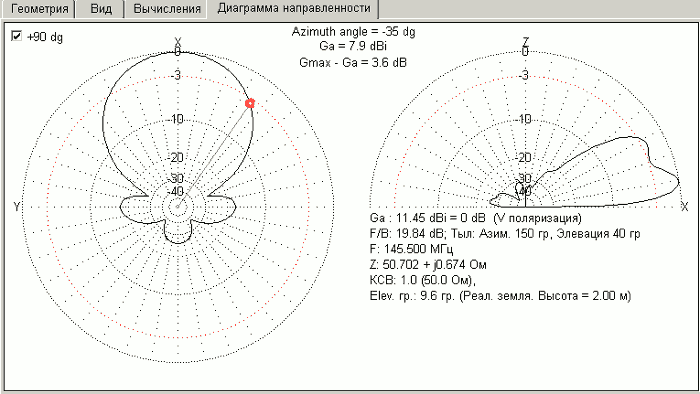

Diagramme de champ lorsqu'il est installé pour la polarisation verticale:

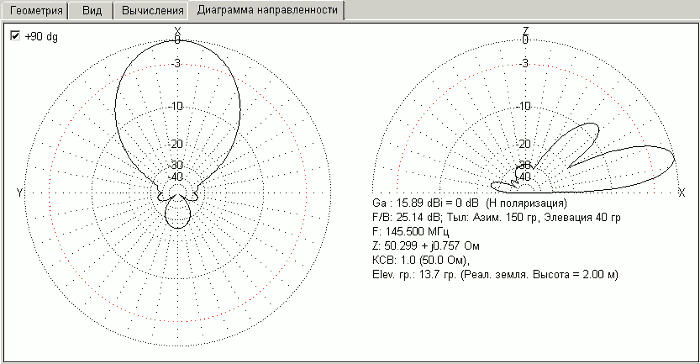

Diagramme de champ lorsqu'il est installé pour une polarisation horizontale:

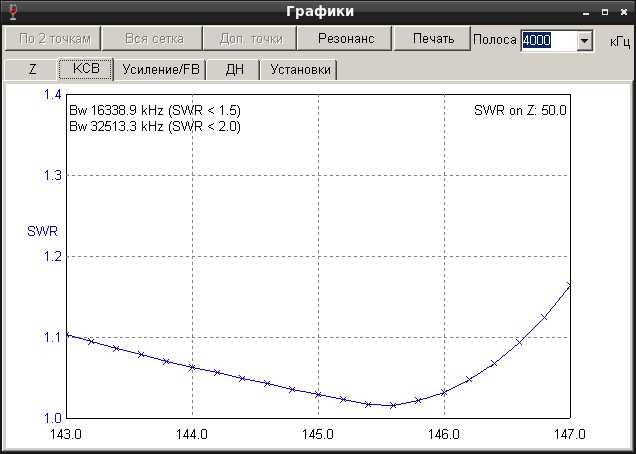

Coordination avec un câble 50 ohms (SCS) et KSV, antenne à large bande (fréquence de travail):

tailles d'éléments:

Correction du boom

Correction du boom, c'est-à-dire modifier la longueur des éléments pour compenser l'effet sur les paramètres de l'antenne de la traversée métallique ("boom") Cette antenne n'est pas nécessaire. Depuis lors de la mise en place des éléments d'antenne sur une flèche métallique, lorsqu'ils sont raccourcis par un trouble significatif, l'antenne ne se produit pas: le KSV et le renforcement restent les mêmes que sur le boom diélectrique.

Paramètres

• Le déplacement de l'élément actif au premier directeur augmente la résistance active.
• Le déplacement de l'élément actif au réflecteur réduit la résistance d'entrée.
• Le déplacement du premier réalisateur vers l'élément actif abaisse la fréquence de résonance.
• Le déplacement du premier réalisateur vers le deuxième réalisateur augmente la fréquence de la résonance.
• Le déplacement du dernier directeur vers l'extrémité de la traverse augmente la fréquence de résonance.

Modèle Mmana
144-6EL-8mm-ra1ahq.maa.fermeture éclair
