在 Linux 上安装、配置和使用 WSJTX

5月

2020

КВ, трансивер, Linux, УКВ

4 5月 2020 23:19

所有火腿爱好者都知道 Joe Taylor K1JT 开发的流行、快速、远距离且经济高效的 FT-8 数字模式。我在 Linux Debian 10 (buster) 下使用 WSJT 程序在 FT8 中进行广播工作。在 Debian Linux 下安装和配置 WSJTX 非常简单，只需几分钟。

在终端中安装 - WSJTX 版本 2.0.0：

su -
apt-get update
apt-get install wsjtx

为 Linux 设置 WSJTX：CAT 接口

CAT 接口在首次启动时不起作用。原因是用户对COM端口的访问权限。必须授予访问串行端口的权限终端。使用 usermod 命令将用户 user 添加到 dialout 组。

在终端中：

su -
usermod -a -G dialout user

其中“用户”是您正在使用的用户帐户的名称。

退出超级用户 shell：

logout

我们结束会话并重新登录：“开始”-“注销”-“注销”。

现在您可以从用户帐户运行该程序：

wsjtx

（或通过“开始”菜单-“音频和视频”-“wsjtx”）。

最终 WSJTX 设置：

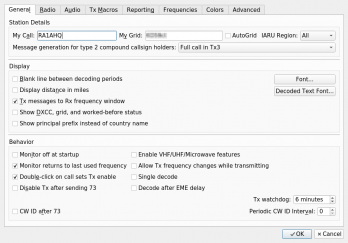

菜单文件 - 设置：

*在书签上一般输入您的呼号和 QTH 定位器

启用项目“Tx 消息到 Rx 频率窗口”、“监视器返回到上次使用的频率”，以及最重要的“双击呼叫集 Tx 启用”。。
对于性能较差的计算机，您可以选中“单一解码”复选框。

在第二个选项卡上，选择您的收发器型号和控制方法：

使用 CAT（计算机辅助传输），使用发射机能够理解的 CAT 命令。
使用 VOX（根据输入声音级别在广播电台菜单中配置发射机激活）
DTR 电压电平 Data Terminal Ready，高电平表示 RS-232 接口传输准备就绪。
当发送请求发送信号（发送 RS-232 接口的请求）时，RTS 电压电平相对于地为零。

我们对第一种方法感兴趣 - 通过 CAT。 VOX 方法不太有趣；它仅适用于没有控制传输电缆的系统，例如初步的、粗略的。

抒情题外话

！如果在 WSJT-X 的文件 - 设置 - 无线电 - Rig 菜单中仔细查看无线电台（收发器）型号列表，您可以看到“FlRig FlRig”和“HamLib NET rigctl”行。我没有使用这些物品，这就是原因......

！！！在 Linux 中以编程方式控制收发器有多种方法：
!!!1. 通过串行端口（终端）直接从程序中使用CAT命令（这里USB-COM端口被WSJTX程序占用）。该方法工作可靠。您必须选择收发器型号和 COM 端口，设置传输参数（位数、奇偶校验、错误检查）。 WSJT-X 程序使用 HamLib 库通过 CAT 命令控制收发器。
!!!2. 通过软件包中的程序形式的软件层控制收发器“弗利格“（项目“FLRig FLRig”）-部分起作用。我不推荐这种方法（在撰写本文时）：仅传输频率，但通过 CAT 进行 PTT 不起作用。目前还没有找到解决办法。
!!!！！！ 3、同第2点，但是使用的是linux服务”严格控制“（比较困难，但你可以配置它（参见。ra9mir 网站上发布））。
!!!4. 使用实用程序“瑞克特尔“（项目“HamLib NET rigctl”）- 用于从命令行控制收发器的程序。

！在本文中，我考虑最简单、最直接的方法 - 通过 USB 端口控制收发器，然后使用 USB-COM RS-232 转换器（例如 Prolific PL2303 USB 转串口），以及控制电缆 八重洲 CT-62。 Linux 中提供了 Prolific 芯片的驱动程序，无需安装任何其他东西；计算机启动时可以正确检测到硬件。

！！！在这种情况下，不需要用于切换传输（使用 DTR 或 RTS 信号）的第二个 COM 端口。所有使用 CAT 命令和反馈（频率、模式）的控制都通过单个 RS232 COM 端口进行。

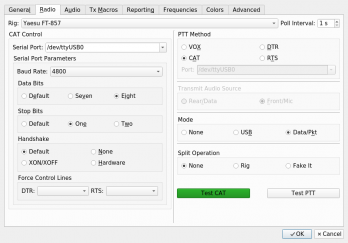

所以，在选项卡上 收音机 表明：

在该字段中“钻机“ - 从列表中选择广播电台的型号（在我的例子中”八重洲 FT-857”）
串口 /dev/ttyUSB0,
端口速度 4800,
数据位 -八, 停止位 -一，握手——默认,
PTT方式-计算机辅助翻译,
模式-数据/包 （对于数字模式，使用类似于USB的模式，但PTT麦克风被禁用），
分割操作-无。

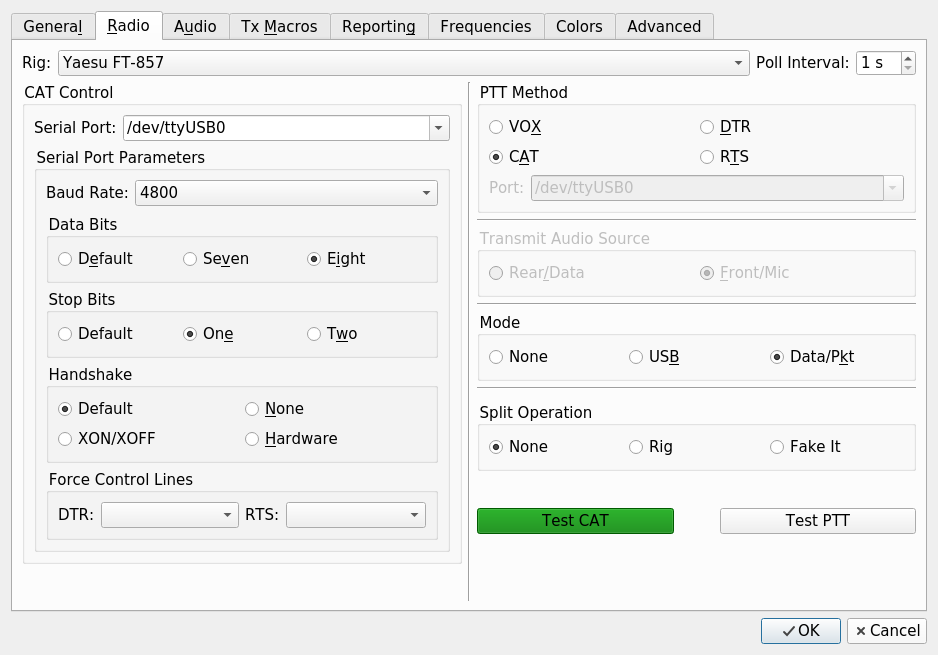

按下按钮“测试CAT" - 频率调谐应该在收发器中工作，模式将切换到 DIG 并且按钮将变为绿色。

点击 “测试 PTT“（注意：必须连接适当范围或等效的天线）- 传输应打开，并且“测试 PTT”按钮将变为红色。再次按下“测试 PTT”按钮，发射将停止。

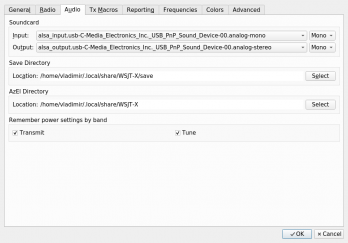

无需在“音频”选项卡上配置任何内容。您可以检查是否使用了正确的声卡 - 外部 USB 或内置声卡。我有一个外部 USB 声卡连接到我的 PC，Linux 自动选择它作为主要声卡：

在“报告”选项卡上，最好启用“启用 PSK 报告器发现”以在地图上发布解码的呼号 https://pskreporter.info/pskmap.html。

设置结束后，按“确定”按钮。

剩下的就是根据计算机的性能，在“Decode”菜单中选择解码呼号的搜索深度：
快速（在非常慢的电脑上），
正常（在性能较弱的计算机上）或

Deep（用于快速处理器）。

对于常规无线电通信，无需选中“启用 AP”复选框；这种“先验”模式改变了基于先前信息更深入搜索呼号的算法（灵敏度增加了 2-4 dB，但错误解码的可能性增加）。 AP 复选框与低于 -22 dB 的电平或 QRM 相关 - 当您寻找 DX 时，电台之间的强烈干扰（例如，在堆积期间）。 :-)

WSJTX 设置已完成。

Yaesu FT-857/897 用户注意事项

在菜单019“CAT Rate”中将速度设置为4800（适合大多数接口，例如CT-62）
在菜单020“CAT/Lin/Tun”中分配CAT连接器的功能，选择“CAT”项。
在菜单 037“数字增益”中，首先设置为 1...4，然后在传输过程中增加，观察 ALC 指示。
在菜单 038“挖掘模式”中设置“User-U”。这是解码FT8/JT-65/JT-9数字的重要条件。
在菜单 039“Dig Shift”中，如果收发器的频率精度良好，我们保留默认值 0 Hz。
在菜单 040“Dig VOX”中您可以设置“0”，因为传输控制是通过 CAT 进行的。
在菜单 075“RF 功率设置”中，我们为数字操作设置 20-30 W 的低功率。

当互联网连接时，我们在网站 https://time.is/ 上检查本地时钟与世界时钟的偏差。时间漂移不应超过0.5秒。

您可以在FT8开始直播了！

Linux操作系统中WSJTX的特点

功能很少，因为 WSJTX 是跨平台 Linux/Windows 程序。

如果您改变主意发送，请随时按“停止发送”键中断发送。

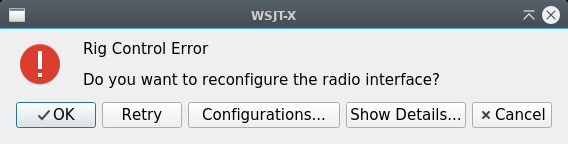

在极少数情况下，操作员中断传输可能会导致计算机 CAT 接口与收发器之间的通信丢失（发生错误）。现象：收发器处于任何模式，发送或接收，不响应命令；屏幕上会出现一个窗口，其中包含有关连接丢失的消息。关闭并打开收发器。单击 WSJT 窗口中的错误消息“重试”。连接正在恢复。！错误窗口
不可能使用 OmniRIG，它将 CAT 同时分配给多个程序。 fldigi 软件包中有一个类似的程序 flrig，它执行控制收发器的功能。但 WSJTX 在选择 FLRig/Flrig 时只能部分配合（传输 VFO 频率，但传输导致错误）。
ADIF 格式的文本文件形式的无线电通信日志默认存储在隐藏文件夹中 〜/.local/share/WSJT-X。（要访问日志，请在“文件管理器”菜单 - “查看” - “显示隐藏”中启用隐藏文件的显示）。 ADIF 格式通信日志文本文件 -wsjtx-log.adi 适合上传到网站 eQSL.cc。
默认脉冲音频音量控制为最大 - 100%（可以降低，每次会话都会记住它）。声音输入，即从线路输入录制 - 在 30% 位置，不会被记住。调节麦克风输入电平的解决方案只有硬件——电阻分压器。或者您需要在每次启动 wsjt-x 程序后手动调整 pavucontrol 中的级别（“开始”-“音频和视频”-“PulseAudio 音量控制”）。

针对速度较慢的计算机优化 WSJTX 2.0.0:
对于短波 (1.9-29 MHz)：解码 - 正常、文件 - 设置 - 高级 - 二次解码 - 关闭
对于超短波 (144 MHz) - 另外文件 - 设置 - 常规 - 单解码 - 打开。

rfanat.ru 上的 WSJTX 2.1 用户手册

（2.0和2.1版本之间的区别是FT4模式的存在）：
http://rfanat.ru/s26/wsjt-x_21_serguide_rus.html

WSJT-X 2.4.0 版英文说明： PDF

将程序更新到最新版本

在 Debian 10 (buster) 中最新版本是 WSJTX 2.1.2

Debian 11 (bullseye) 具有最新版本的 WSJTX 2.3.0 repack 2（截至撰写本文时）。

！！以下步骤仅适用于Linux Debian。该方法也在基于 Debian 的 MX Linux 19.3 中进行了测试。连接 Debian 以外的其他操作系统的 SID 存储库可能会导致负面后果 - 依赖性问题。

！对于其他Linux操作系统，请参阅下面的“官方WSJTX安装方法”部分。

转到文件夹
```
cd /etc/apt/sources.list.d
```
在 /etc/apt/sources.list.d 文件夹中创建一个新文件 测试列表
```
touch testing.list

sudo nano testing.list
```

我们添加以下行：

deb http://ftp.ru.debian.org/debian/ testing main contrib non-free

保存文件 Ctrl+O 并关闭编辑器 Ctrl+X。

更新包缓存
```
apt-get update
```
我们启动 wsjtx 更新（其他具有依赖项的包也将更新）
```
sudo apt-get --only-upgrade install wsjtx
```
回答所有问题确定
重新启动计算机

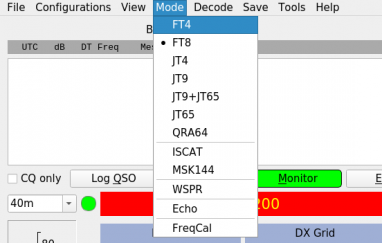

结果 - 一切正常，WSJTX 已更新，FT-4 模式存在：

！！！注意：添加 debian 测试存储库（SID）后，使用 _ 更新系统 apt update_还将更新其他程序。这并没有什么不好，因为测试是稳定但更新版本的 Debian 程序的来源。

频率 FT-8 和 FT-4、JT-65A

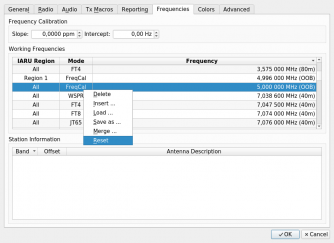

为了在更新版本后让 FT-4 频率出现在 WSJT-X 程序中，您需要进入菜单“设置”-“频率”并右键单击，选择“重置”。

2021 年 7 月更新：有关各种 Linux 发行版中 WSJT-X 的版本

不同的 Linux 发行版具有不同版本的 WSJT-X。

https://repology.org/project/wsjtx/versions

Ещё更新WSJTX的一种方法是升级到较新版本的Linux，例如，如果您拥有Ubuntu Linux 20.04“Focal Fossa”操作系统，则可以切换到支持周期为6个月的一系列发行版，即将版本升级到Ubuntu 20.10“Groovy Gorilla”。在这种情况下，WSJT-X 将从 v.2.1.2 更新到 v.2.2.2。接下来，如果您将Ubuntu 20.10版本更新到Ubuntu 21.04“Hirsute Hippo”，则WSJT-X版本将更新到v.2.3.0。同样，从 Debian 10 升级到 Debian 11 SID 会将版本从 2.0.0 升级到 2.3.0。

将存储库添加到sources.list或sources.list.d时，必须遵循顺序 - 仅连接给定发行版的存储库（不能混合来自不同源的存储库）。例如，Linux Mint Debian Edition 的经过验证的存储库（ 低密度二聚体4 ）在页面上给出：
*https://blog.desdelinux.net/en/repositories-for-lmde/

对于 MX Linux，如上面所写，Debian测试库是合适的，我亲自验证过：
*deb http://ftp.ru.debian.org/debian/ testing main contrib non-free
在更新过程中，会询问有关替换配置文件的问题 - 在大多数情况下，应跳过替换（N）。当提示安装 GRUB 时，您应该选择将提供的所有磁盘和卷。
更新完成后，WSJTX版本将更改为2.3.0（倒数第二个，无Q65模式）。

关于 Linux薄荷 （不是 Debian！）最好按照以下说明升级版本：
Linux Mint 19.3 更新至版本 20.0
Linux Mint 20 和 20.1 升级到 20.2

Сам像往常一样，最新版本的软件包包含在 Fedora Linux 发行版中。例如，WSJT-X 2.4.0。该操作系统（安装在笔记本电脑上）的唯一“缺点”是执行命令时必须每周从网络下载大量更改 dnf upgrade ：500-800 MB 的新内核版本和软件包。因此，在台式机上我选择了更为保守的 Debian 发行版。

WSJTX官方安装方式

K1JT 网站提供下载并安装最新版本的 WSJT-X 的形式完成的 DEB 或 RPM 文件:
此方法是为存储库中没有最新版本 WSJT-X 且不希望更新到较新版本的操作系统提供的。仅从 RPM 或 DEB 安装 WSJT-X 软件包，

K1JT 的官方 WSJT-X 文档

！！！从可再发行的 DEB 或 RPM 文件安装使得运行命令时无法自动更新程序版本 apt update。下一个版本发布后，您必须从 Joe Taylor K1JT 网站手动下载。
