На работе есть несколько сетевых принтеров и многофункциональных устройств (МФУ), подключенных к локальной вычислительной сети (ЛВС). Печать на них осуществляется с компьютера с операционной системой Linux. Однажды задания на печатать перестали уходить, а принтер печатать. Пришлось изучить вопрос, как лучше устанавливать сетевой принтер в операционной системе Linux.

Введение

Есть много инструкций по настройке принтеров в CUPS. Но в них мало внимания уделяется различению технологий сетевой печати. В частности, существуют более низкоуровневые технологии (AppCocket. IPP/IPPS), и более новые, в том числе ZeroConf и печать без драйверов. В данной статье хотел рассмотреть варианты подключения сетевых принтеров в Linux более внимательно.

Классификация сетевой печати:

Для Linux:

- По использованию драйверов:

• печать с дрейверами (для более старых устройств),
• печать без драйверов (для современных устройств).

- По необходимости конфигурирования:

• технологии печати, требующие определенного конфигурирования (администрирования)
  • AppSocket (JetDirect) - прямая печать на принтер,
  • IPP, IPPS - чистые, без использования Avahi/DNS-SD и без IPP Everywhere.
• Технология печати без конфигурирования (ZeroConf) в Linux:
  • Avahi - через mDNS (multicast DNS), DNS-SD, avahi.org)
  • IPP Everywhere^TM: www.pwg.org/ipp/everywhere.html.
  • cups-browsed вспомогательный демон для поиска принтеров Bonjour в сети для службы CUPS (Linux) https://packages.debian.org/ru/sid/cups-browsed

Для Apple, технология печати c функцией без конфигурирования (ZeroConf):

• AirPrint (Bonjour) - для Apple iOS: Mac, iPad, iPhone, iPod.

Для Android, технология печати c функией без конфигурирования (ZeroConf):

• системы печати от производителя МФУ с закрытым исходным кодом (сети Wi-Fi, Wi-Fi Direct, или встроенная точка доступа Wi-Fi),
• Mopria (технология от альянса Mopria, приложение в Google Play не доступно в Российской Федерации).

1. Поиск сетевых принтеров в локальной сети

1.1 Поиск сетевых принтеров с помощью CUPS

http://localhost:631/admin - кнопка "Добавить принтер".

Подробно:

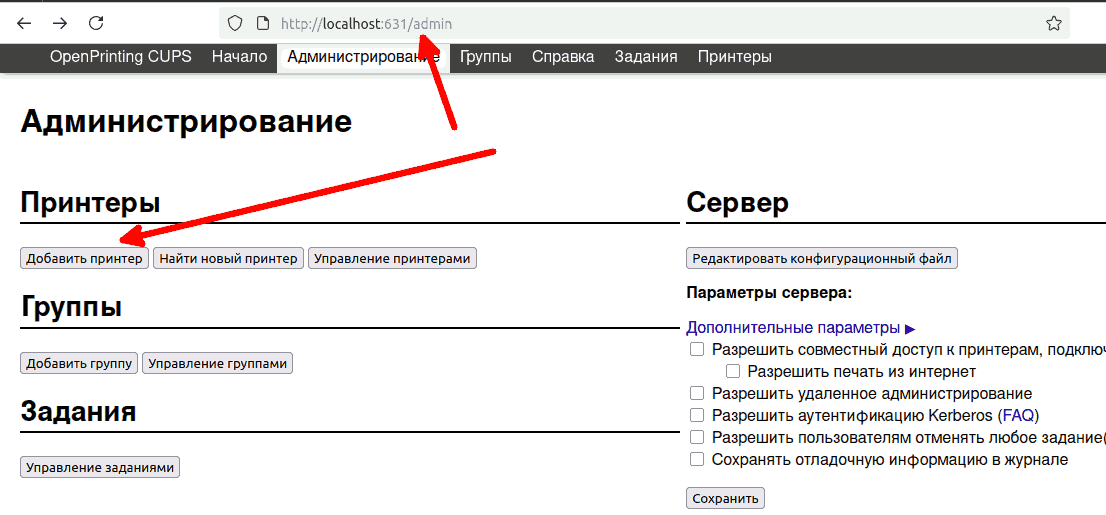

В Cups реализован поиск принтеров в веб интерфейсе CUPS. http://localhost:631/ -> Администрирование -> Добавить принтер:

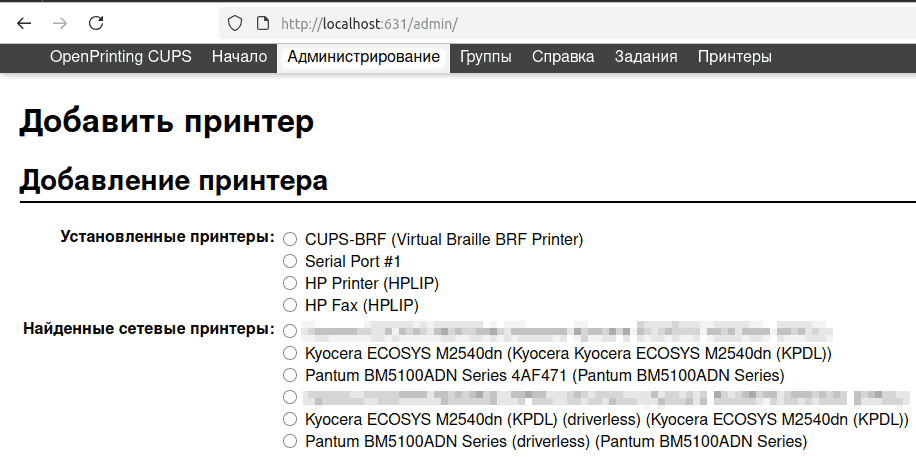

На следующем экране в графе * Найденные сетевые принтеры будет выведен список принтеров, обнаруженных в локальной сети.

Выбрать строчку -> кнопка Продолжить (кнопка находится внизу экрана или за экраном - прокрутите веб страницу ниже).

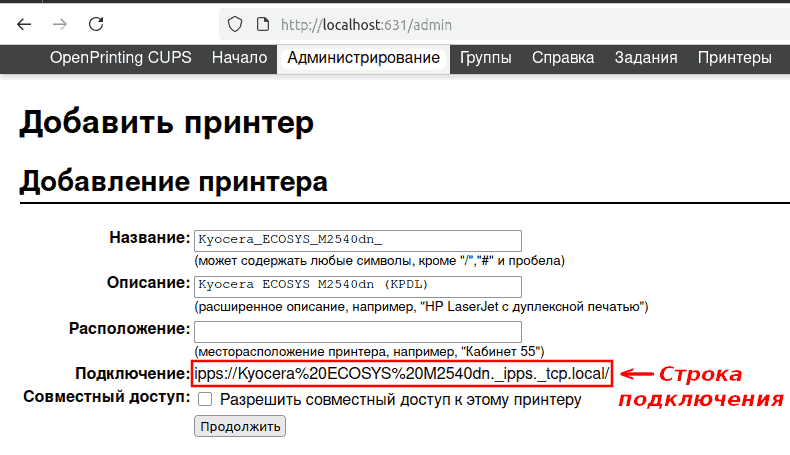

На экране видна строка подключения с упоминанием одного из двух протоколов сетевой печати: IPPS:// или DNSSD://.

Если принтер достаточно новый и поддерживает режим печати без драйверов и в списке выбран вариант с приставкой driverless, то после нажатия Продолжить будет предложен вариант IPP Everywhere - печать без драйверов (см. раздел 2.2 - печать без драйверов в IPP Everywhere).

1.2 Способ поиска сетевых принтеров из командной строки при помощи lpinfo

Если принтеры в сети умеют объявлять себя с помощью Bonjour (комбинации стандартов multicast DNS (mDNS) и DNS service discovery (DNS-SD), их можно найти командой "lpinfo -v".

lpinfo -v

network lpd
file cups-brf:/
network http
network socket
network beh
network ipp
network smb
network https
serial serial:/dev/ttyS0?baud=115200
network ipps
direct hp
direct hpfax
network dnssd://Kyocera%20ECOSYS%20M2540dn._ipp._tcp.local/?uuid=4509a320-0056-0101-003e-0025074f9312
network ipps://Pantum%20BM5100ADN%20Series%204AF471._ipps._tcp.local/

Последние две записи соответствуют сетевым принтерам. Принтер Kyocera объявил себя через DNSSD - замену DNS без сервера (широковещательные пакеты). Второй принтер Pantum объявил себя в сети другим способом - IPPS Multicast Discovery.

• модель Pantum BP5100DW. В руководстве пользоватлея говорится что она совместима с Linux (Ubuntu 14.04/16.04/18.04(32/64 bit); Debian 10.0；RedHat 8.0.0; Astra Linux Special Edition V1.6; CentOS 7 (32/64 bit).

1.3 Поиск сетевых принтеров с поддержкой IPP при помощи службы Avahi

sudo apt install avahi-utils
sudo service avahi-daemon start

avahi-browse -rt _ipp._tcp # искать только _ipp._tcp

avahi-browse -ra # искать все принтеры (долго)

расшифровка:

• порт 80 - порт принтера с поддержкой IPP (без S)
• порт 443 - порт принтера с поддержкой IPPS
• порт 631 - порт принтера с поддержкой IPPS

1.4 Графический способ поиска сетевых принтеров с помощью оснастки "Принтеры"

В Linux Mint есть оснастка в Пуск - Администрирование

• Принтеры (пакет и команда system-config-printer)

Установка включает в себя пакеты:

sudo apt install system-config-printer system-config-printer-common system-config-printer-udev
sudo apt install python3 python3-cups python-cupshelpers python3-dbus

Оснастака доступна для слежующих рабочих столов:

• ubuntu-desktop-minimal,
• ubuntu-desktop,
• kubuntu-desktop,
• kubuntu-full,
• xubuntu-desktop,
• lubuntu-desktop,
• ubuntustudio-desktop,
• ubuntukylin-desktop,
• ubuntu-mate-core,
• ubuntu-mate-desktop,
• ubuntu-budgie-desktop,
• ubuntu-budgie-desktop-raspi

Запуск поиска сетевых принтеров:

system-config-printer

При открытии system-config-printer происходит поиск сетевых принтеров с выводом их IP-адресов и имён хостов.

1.5 Поиск сетевых принтеров с помощью пакетного снифера WireShark 4.2.0 и выше

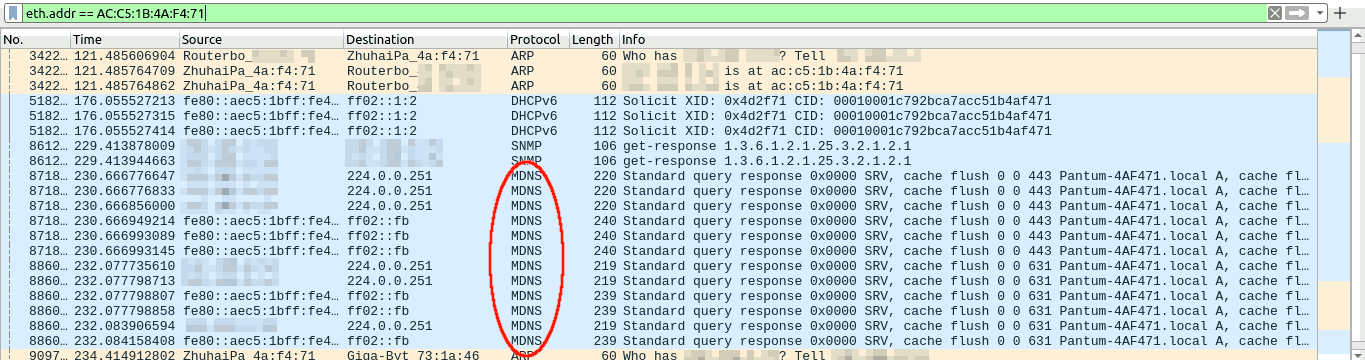

Сетевые принтеры и маршрутизаторы рассылают пакеты mDNS стандарта Bonjour (RFC 6762):

Запуск стандартной версии WireShark 3.x.x (из репозитория)

sudo wireshark

Захват и сохранение в файл pcapng. Затем sudo chmod 644 *.pcapng

Установка версии Wireshark 4.4.8 для анализа пакетов:

flatpak install flathub org.wireshark.Wireshark

Запуск версии 4.4.8:

flatpak run org.wireshark.Wireshark

Фильтр мультикаста, mDNS протокола ipp, за исключением пакетов от своего ПК:
(eth.dst[0] & 1) && ip.dst>=224.0.0.0 && _ws.col.info matches "(?i)_ipp" && _ws.col.info matches "(?i)0x0000" && ! ip.addr==192.168.11.100

Где 192.168.11.100 замените на IP-адрес данного компьютера (в выводе команды ip addr).

Результат поиска пакетов mDNS виден на снимке экрана ниже:

Как видно, многоадресный DNS или mDNS использует порт 5353. Так что фильтр WireShark для поиска пакетов Bonjour можно значительно упростить.

1.6 Служба cups-browsed

Вспомогательный демон cups-browsed автоматически находит сетевые принтеры в локальной сети и формирует очереди печати в CUPS. Таким образом, отпадает необходимость установки МФУ и принтеров, если они находятся cups-browsed при запуске операционной системы. Обнаружение принтеров с помощью службы cups-browsed может быть удобнее ручной установки принтера, но приводит к замедлению запуска печати и повышению нагрузки на процессор.

• Описание cups-browsed - OpenPrinting на github.com

Подробно об использовании cups-browsed в Linux см. параграф 3.1.3 второй части статьи.

2. CUPS

Администрирование принтеров при любом из способов подключения производится на панели CUPS - Common UNIX Printing System.

2.1 Установка службы CUPS

sudo apt install cups

Запуск службы CUPS через systemctl, главный инструмент управления системой инициализации SystemD:

sudo systemctl start cups

Проверка:

systemctl status cups

Разрешение запуска при загрузке компьютера:

sudo systemctl enable cups

Чтобы не выдавалось окно ввода имя пользователя и пароля при открытии веб интерфейса:

sudo adduser your_username lpadmin

2.2 Администрирование принтеров с помощью службы CUPS

По умолчанию администрирование CUPS производится через веб-интерфейс по адресу только локального компьютера, порт 631:
http://localhost:631/.

3. Способы установки принтера в Linux - с драйвером или без драйвера

3.1. Способы установки принтера с драйвером

3.1.1 Протокол печати AppSocket (JetPrint)

Протокол предложен фирмой HP (Hewlett Packard), находящейся в Пало-Алто, штат Калифорния, США. При использовании AppSocket команды принтеру передаются с использованием Socket API через сетевой порт принтера: 9100/TCP. Состояние принтера контролируются через порт 9101/UDP (не обязательный). Описания форматирования страниц документов выполнено на языке PostScript (сокращённо PS) в драйвере на стороне ПК. То есть данные идут на принтер в подготовленном виде.

Преимущества:

• принтер может быть "глупым".
• простота установки
• один из наиболее часто используемых сетевых протоколов для печати на принтеры
• быстрая печать. работает на низком уровне. Из-за этого печать с помощью Socket называют RAW printing.
• адрес URI максимально простой, он содержит лишь IP адрес принтера в локальной сети и порт 9100.

Недостатки:

• нет безопасности.(не подходит для больших организаций, где может происходить атака на принтеры, когда они начинают печатать много пустых страниц или мусора, а данные могут быть перехвачены при передаче по локальной сети).
• не позволяет печатать на принтер из Интернет, так как порты 9100 и 9001 заблокированы на брандмауэре, а открывать их наружу небезопасно.
• не поддерживает режим без настройки Zero Conf для Apple Macintosh и т.д.. Нужно знать IP адрес принтера.
• IP адрес принтера должен быть фиксированным. Нельзя использовать DHCP.

Строка подключения:
socket://ip-address

Определение и проверка IP-адреса принтера

1. Прежде всего узнайте IP-адрес принтера (можно распечатать его "страницу конфигурации) или зайти в меню отображения адреса IPv4.
2. Проверку наличия протокола APPSocket можно произвести командами

sudo apt update && sudo apt install nmap -y

nmap 192.168.1.123 -p 9100

sudo nmap -PU 192.168.1.123 -p 9001

Как настроить принтер по протоколу AppSocket

Перед установкой принтера следует скачать и установить драйвер с веб сайта производителя принтера или МФУ. Драйвер может представлять собой файл пакета с расширением DEB для установки с помощью утилиты "Установщик пакетов" или команды sudo dpkg -i имя_файла.deb или архив с файлами, папками и скриптом установки на языке Shell - с расширением .sh. Если файлы в архиве, их нужно сначала извлечь, затем установить sudo sh имя_файла.sh. Будьте внимательны и скачивайте дистрибутив драйвера только с официального сайта производителя устройства! Адрес официального сайта производителя обычно указан в руководстве пользователя принтера.

1. Перейдите на персональном компьютере с ОС Linux в настройки CUPS - в веб браузере нужно ввести в строку адреса: http://localhost:631/.
2. На веб странице CUPS выбрать пункт меню Администрирование - Добавить принтер
3. Затем "другие сетевые принтеры" - "AppSocket/HP JetDirect ", Нажмите Продолжить
4. socket://192.168.1.123 - замените на реальный IP-адрес принтера из пунктов 1 и 2. Нажмите Продолжить
5. заполните поле "Наименование" - без пробелов. Например. Pantum. Нажмите Продолжить
6. в поле "создать" укажите производителя, например Pantum. Нажмите Продолжить
7. укажите модель принтера, указанную на задней панели МФУ (принтера) или на упаковке. Например, Pantum BM5100 Series PS (en). Нажмите "Добавить принтер".

• Продолжение - часть 2
• Продолжение - часть 3
• Окончание - часть 4
