Программа для построения профиля трассы разработана для ОС Android.

В январе я проводил радиосвязи в УКВ диапазоне 433 МГц на дальности до 20 км, используя для выбора позиции программу для расчета профиля высот "Elevation Profile".

Знакомый находился дома, а я ездил с автомобильной УКВ антенной на крыше, в районе Красного Села (высота 100 метров над уровнем моря). Мощности станций с обоих сторон - 5 Вт. Для определения наиболее выгодной точки на карте я использовал Elevation, т.к. "на глаз" вершина горы не видна из-за многочисленных частных домов, перекрывающих обзор местности.

"Elevation Profile" - программа для построения профиля высот

Нашёл её не на Play Market, и не в Rustore, где они отсутствуют, а на APKpure. Версия 1.6.2, название пакета:

• com.shasha.elevationprofile
  Приложение для Android 4.1 - 9.0, размер файла APK 3.35 МБ.

Скачать Elevation Profile с Apkpure.com

Использование программы

Задание начальной и конечной точек

Origin - начальная точка
Destination - конечная точка

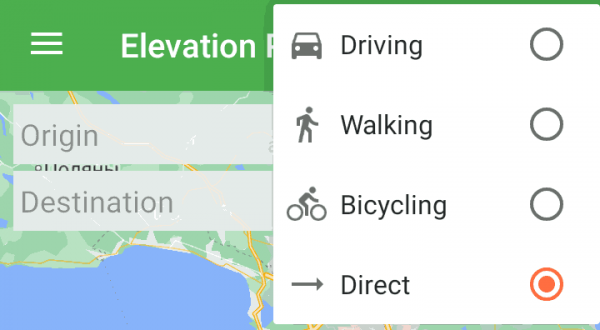

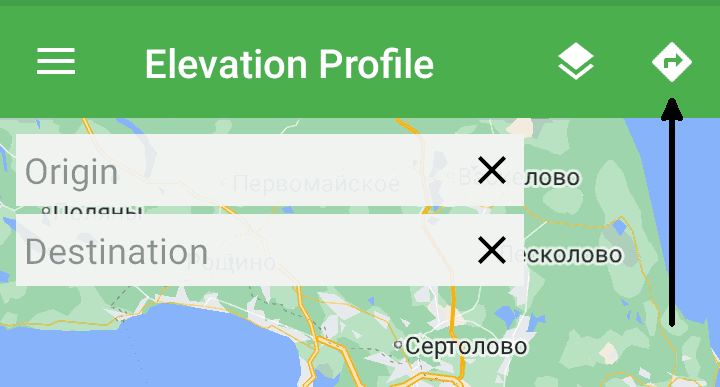

В правом углу крайняя иконка - установить тип Direct.

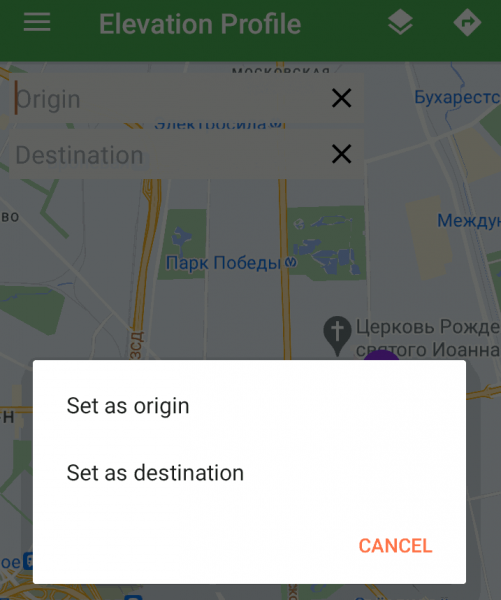

Затем, длинным нажатием на карту задаём начальную и затем конечную точки.

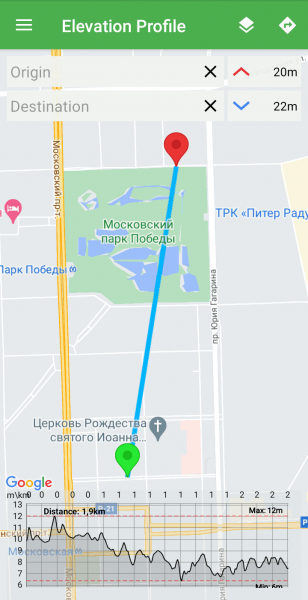

В нижней части окна будет построен профиль высот между начальной и конечной точками.

Начальная точка обозначается зелёным маркером,
конечная - красным.

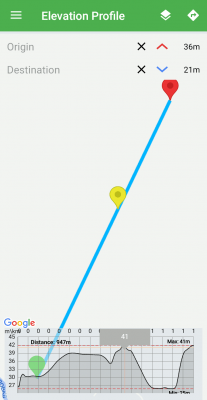

Если щелкнуть на профиль, появится жёлтый маркер, обозначающий текущее положение на трассе (удобно для нахождения препятствий на пути распространения радиоволн УКВ).

Переключение карт

Можно переключить тип используемой карты: схема или спутник, нажатием на кнопку с изображением слоёв.

• Road - топографическая карта
• Satellite - карта на основе фотографий со спутника
• Terrain - топографическая карта с обозначением рельефа
• Hybrid - гибрид карты со спутника и топографической.

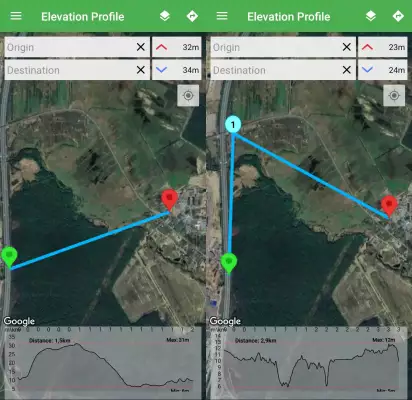

Добавление промежуточной точки (ретранслятора)

Если между приёмником и передатчиком находится препятствие, прохождение сигнала напрямую невозможно. Для решения проблемы используется ретранслятор, который находится на выгодной точке, из которой обеспечивается прямая видимость передатчика и приёмника.

Для добавления путевой точки:

• вначале задайте начальную и конечную точки (origin, destination)
• нажмите на экран и удерживайте палец - выберите пункт меню Add as a waypoint

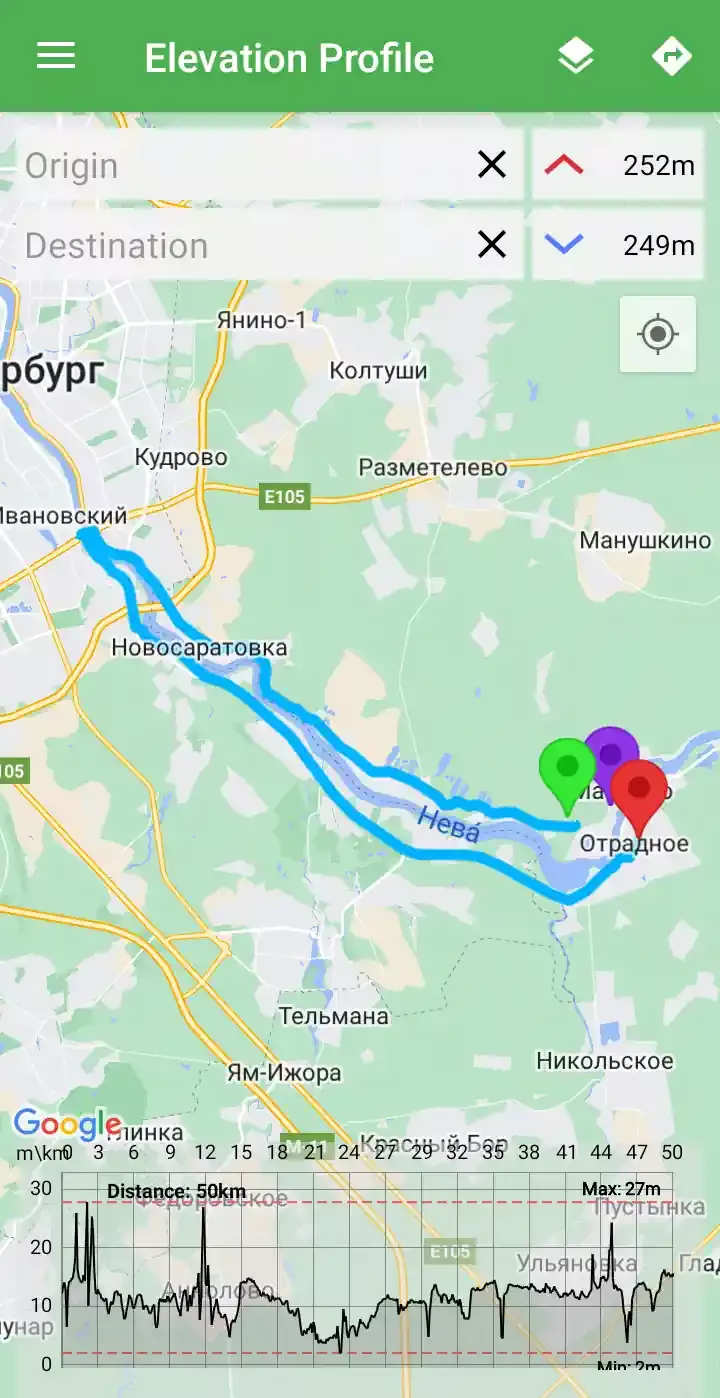

Программу можно использовать не только для расчёта УКВ радиосвязи, но и для планирования маршрутов пеших походов. Например, если на пути имеются водные преграды, без пешеходных мостов или переправ проход не возможен. Так, Вантовый мост через Неву предназначен лишь для движения автомобильного транспорта.

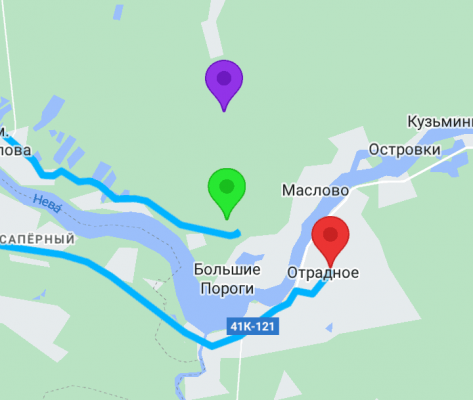

Фиолетовый маркер появляется при долгом нажатии на карту, предназначен для обозначения текущего места интереса и не используется в расчётах.

Последнее изменение: 18.02.2025

Фотография в начале статьи: Designed by Freepik
