用于构建高程剖面的高程剖面程序（Android）

УКВ

17 2月 2025 18:09

构建路线档案的程序是为Android操作系统开发的。

一月份，我在 433 MHz 的 VHF 范围内进行了无线电通信，距离长达 20 公里，使用计算高度剖面的程序来选择位置“海拔剖面图”。

一位熟人在家，我开车时在红村地区（海拔 100 米），车顶装有汽车 VHF 天线。两侧的电站功率均为 5 W。为了确定地图上最有利的点，我使用了海拔，因为......“肉眼”看不到山顶，因为无数的私人房屋挡住了该地区的视野。

“高程剖面” - 用于构建高程剖面的程序

我不是在 Play Market 上找到它，也不是在 Rustore 上找到它，因为在那里它们不可用，而是在 APKpure 上找到的。版本1.6.2，包名：
*com.shasha.elevationprofile
适用于 Android 4.1 - 9.0 的应用程序，APK 文件大小 3.35 MB。

从 Apkpure.com 下载海拔剖面图

！要确定应用程序，需要 GPS，但您可以拒绝确定位置 - 程序仍会启动，但需要用手放大地图。

!!分析已启用 - 程序从 Google 连接到 IP 地址 142.250.74.164 (arn11s12-in-f4.1e100.net)。使用或不使用 - 自己决定。

使用程序

设置起点和终点

产地- 起点
目的地- 终点

右上角有一个极端图标-设置类型直接。

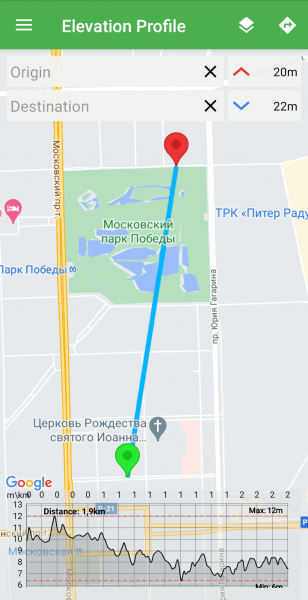

然后，长按我们在地图上设置起点和终点。

窗户底部将被建造 高程剖面 起点和终点之间。

_起点_由_绿色_标记指示，
最终 - 红色。

如果单击配置文件，将出现一个黄色标记，指示路线上的当前位置（方便查找 VHF 无线电波路径中的障碍物）。

切换地图

您可以通过单击带有图层图像的按钮来切换所使用的地图类型：图表或卫星。

道路-地形图
卫星 - 基于卫星照片的地图
地形 - 带浮雕名称的地形图
混合 - 卫星图和地形图的混合。

添加中间点（中继器）

如果接收器和发射器之间有障碍物，则信号无法直接通过。为了解决这个问题，使用了中继器，该中继器位于有利的位置，可以确保发射器和接收器的直接可见性。

要添加航点：

首先设置起点和终点（出发地、目的地）
将手指按住屏幕 - 选择菜单项 添加为航点

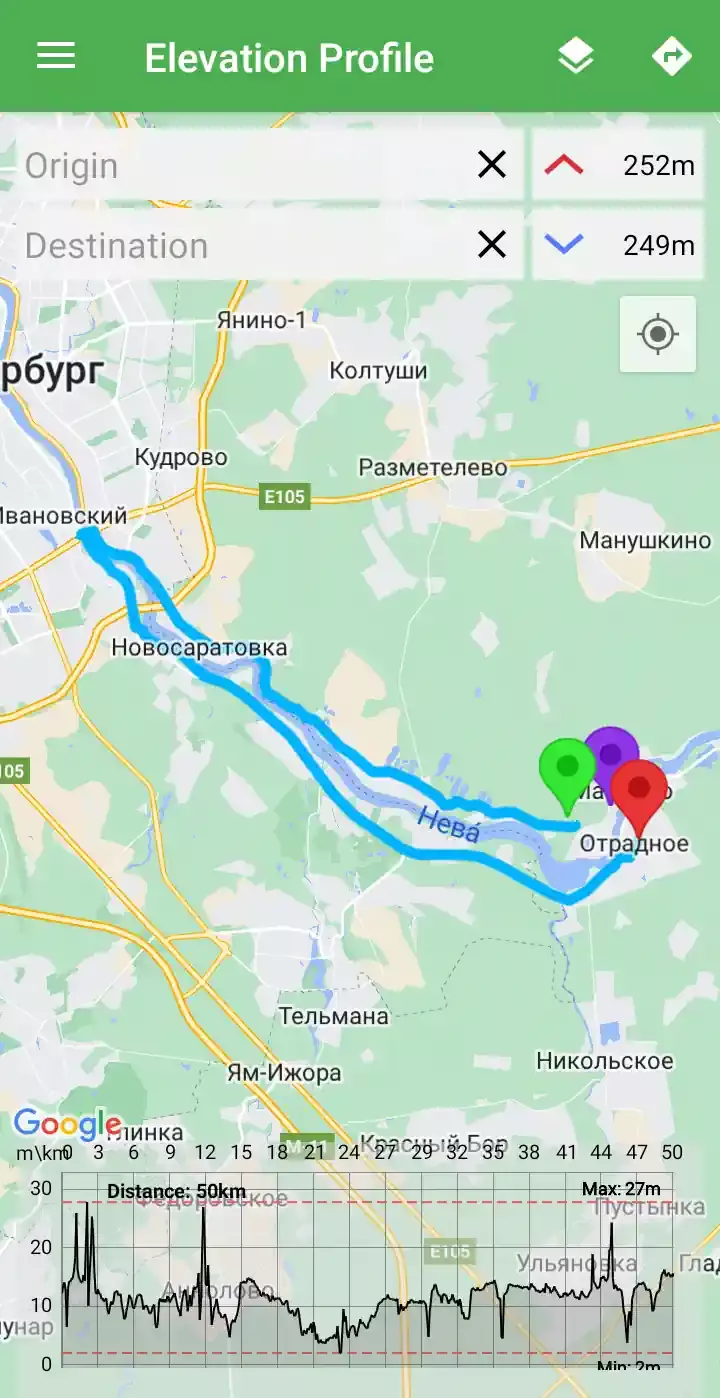

该程序不仅可用于计算甚高频无线电通信，还可用于规划徒步路线。例如，如果途中有水障碍，没有人行天桥或人行横道就无法通行。因此，横跨涅瓦河的斜拉桥仅用于道路交通。

紫色标记 当您长按地图时出现，旨在指示当前的兴趣地点，不用于计算。

最后更改：02/18/2025
