Hier, en marchant dans le quartier des montagnes Voronya et Orekhovaya, il a rencontré un amateur radio familier qui a tourné un chalet d'été avec sa famille là-bas. Il lui a promis de parler de l'antenne KV W3EDP.

Introduction

Un amateur radio du village de Duderhof (qui est à côté de la montagne de noix) a montré un équipement pour les vagues courtes qu'il porte dans le coffre de la voiture:

• Émetteur-récepteur chinois avec un tuner d'antenne construit (dans une valise d'un magasin de construction),
• Clé télégraphique yambic,
• La base sous la forme d'un support sur la note (les rails sont des détails externes du corps de la voiture sous la forme de deux rails le long des côtés le long du toit conçu pour l'installation du coffre),,
• Une broche de 2 mètres de haut avec une bobine d'extension ouverte, qui peut être transportée dans le tronc et vissé sur le support de la balustrade.
  Un tel ensemble, selon la radio amateur, "est construit par un accordeur pour toutes les gammes KV, qui vous permet de passer facilement en l'air de la voiture." Il ne reste que d'aller le long de l'autoroute plus haut sur la montagne (dans ce village, c'est le village de Kavelakhta), où l'église opérationnelle est située plus près du sommet de la montagne sur le site du temple détruit de la princesse Olga (adresse: Red Selo, territoire Duderhof, Avenue le vingt octobre, 97).

De plus, sur la parcelle du jardin, l'amateur radio augmente l'antenne VEE inversée, apparemment pour travailler à 80 et 40 mètres.
Il me semble que l'ensemble de l'équipement est assez optimal - seulement une broche avec une bobine d'extension, qui n'est pas disponible en vente large et compliquée en répétition, confond.

Par conséquent, j'ai précédemment choisi l'antenne W3EDP W3EDP - qui est plus simple à fabriquer et à installer indépendamment à côté de la voiture ou du pays. Par exemple, elle n'a pas besoin de connecter la tresse de câble à la "masse" de la voiture, qui ne peut être obtenue qu'à l'aide d'un démontage partiel de fixation des rails au corps.

Antenne classique W3EDP

АнтEnna W3EDP est un type de fin nourri pour les ondes courtes, mais avec une résistance d'entrée de 200 ohms. Il utilise un transformateur 4: 1. L'antenne a été proposée pour la première fois par H. J. Siegel en 1936.

L'antenne W3EDP se compose de:

• Émetteur 83 pieds de long ( 25,6 mètres)
• contrepoids 17 pieds de long ( 5,2 mètres), qui remplit la fonction de "Terre" et ne participe pas au rayonnement.
  L'émetteur est fabriqué sous la forme d'une toile en forme de m, sur le mât de 5 mètres, ainsi, la partie horizontale est de près de 1 longueur d'onde de la plage de 14 MHz - 20,6 mètres, et la longueur totale de la toile est de 1,5 de la longueur d'onde.


L'utilisation de l'émetteur de vagues fait le conducteur horizontal non pas dans les "nuages", mais aux coins de l'horizon, même le fil le plus bas. La partie verticale est responsable du rayonnement vertical circulaire comme GP. Le rayonnement total des parties verticales et horizontales de l'antenne convient aux petites et moyennes distances - pas pour DX. Mais, la petite énergie des émetteurs QRP est concentrée dans le rayon du premier saut dans l'onde radio.

Dans la version originale de W3EDP, la coordination de 200 ohms avec un câble coaxial de 50 ohms est fabriquée à l'aide d'un circuit lié inductif, comme dans l'antenne des Fuchs. Cependant, dans des conditions modernes, il est plus rentable d'utiliser un tuner manuel ou unun, car dans le cas en T-Tuner ou l'extrémité "froide" de l'UNUN, la tension dans la plage de 14 MHz sera absente car elle est liée à un contre-son de 5,2 mètres de résonance 1/4. Pour coordonner une résistance à l'entrée élevée avec un faible au lieu de T-Tuner, vous pouvez utiliser unun 4: 1 ou Balun 4: 1, à condition que la longueur de la toile d'antenne soit taillée pour atteindre un minimum du KSV.

En outre, vous pouvez utiliser l'antenne dans la plage de 7 MHz, mais le contrepoids devra être allongé à 10,5 mètres. Au lieu d'allonger le contrepoids dans l'antenne classique W3EDP, le passage à un contrepoids d'une autre longueur est utilisé.
La résistance d'entrée d'une telle antenne avec une longueur de la toile est de 0,6 longueur d'onde, car il est facile à deviner, sera également élevée - environ 100-150 ohms, avec un composant réactif.

Dans la gamme de 3,5 MHz, selon mon expérience d'une installation stationnaire de cette antenne dans un chalet d'été, si vous utilisez un contrepoids kokoty, la tension pendant la transmission, le microphone et le corps seront tirés sur la station de radio, et la touche télégraphique sera brûlée. Par conséquent, dans la plage de 80 mètres, il est également préférable d'utiliser 1/4 de contrepoids d'onde de 20 mètres de long. La résistance d'une telle antenne dans la plage de 80 mètres est faible, environ 60 ohms. Toutes les stations locales répondent à CQ la première fois, 100 W - estime 5,8-5,9, mais les stations à longue distance, ou même du Bélarus voisine - se plaindront d'un signal faible (car la hauteur de l'installation de la toile d'antenne pour une portée de 80 mètres est clairement insuffisante).

Différences W3EDP de l'antenne ground PlaNE Range 14 MHz
1) La capacité de travailler pour la réception et le transfert dans d'autres plages: 3,5 et 7 MHz. Lorsque le GP raccourci est sourde ou non efficace.
2) L'orientation dans la plage de 14 MHz - dans une direction, contre la toile de l'antenne. Tandis que 360 ° GP.
3) La résistance d'entrée de 200 ohms contre 36-50 ohms. La résistance aux rayonnements est beaucoup plus élevée (75 ohms contre 10-30 ohms), car le centre de rayonnement est supérieur au-dessus du sol. L'antenne avec une résistance d'entrée élevée n'est pas exigeante sur le nombre de contrepoids, moins de perte dans le sol et la zone proche. Avec un contrepoids, le renforcement est d'environ 1 à 2 dB W3EDP (GP a un renforcement de 0 dB avec un grand nombre de contrepoids).
4) En raison de la grande longueur - la capacité d'utiliser W3EDP comme réception dans les gammes des ondes moyennes pour le passe-temps MW DX.
5) L'angle de rayonnement dans le plan vertical du GP est plus doux, ce qui signifie que le GP est meilleur pour les communications radio DX distantes. W3EDP est plus adapté aux distances QSO fermées et moyennes.

Différences W3EDP de la fin Fed Antenne
1) La longueur de la toile est plus grande - au lieu de 20 mètres (pour unun 64: 1) la longueur de la toile est de 25,6 mètres (pour unun 4: 1), dont 5 mètres augmentent.

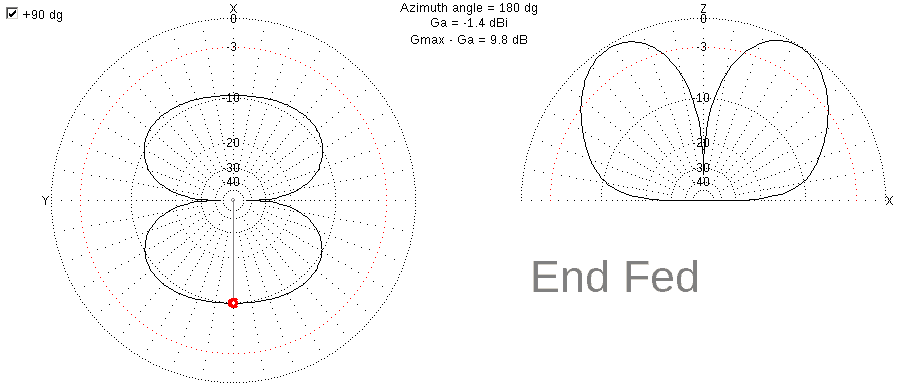

2) une certaine orientation dans la plage de 14 MHz. EndFed a un diagramme d'orientation symétrique et à la queue.
3) Résistance d'entrée 200 ohms contre 1 500 à 3000 ohms.
4) En raison de l'absence d'une liaison rigide à une résonance demi-onde, l'antenne des tailles ci-dessus fonctionne non seulement sur les harmoniques 2 et 4 (où KSV = 1 ... 2), mais sur les impairs - 3 et 5.

Différences W3EDP de l'antenne invv
1) La nutrition n'est pas au centre, mais à partir du bord comme Fed Fed.
2) Dans la plage de 14 MHz, ne demande pas à la hauteur de l'installation.
3) W3EDP est une antenne multi-bandes de KV, sous réserve de la commutation des contrepoids.
4) est configuré à l'aide d'un tuner dans des gammes de 160 à 10 mètres. L'antenne W3EDP est pratique en présence d'un tuner manuel ou automatique.

Modifications de l'antenne W3EDP

1) Au lieu du contrepoids allongé sur le sol, vous pouvez utiliser une ligne verticale à deux câbles de 450 ohms - puis 1/4 La ligne d'onde joue le rôle du transformateur de résistance de la haute résistance d'entrée à faible. L'antenne résultante est connue sous le nom de "Zeppelin". Ce type d'antenne a été utilisé à l'ère des aéronages (une ligne à deux deux0spirations et sa continuation - le fil d'antenne a été libéré du dirigeable).

En savoir plus:
https: // qrznow.com/w3edp-antenna/

2) La pente de l'émetteur au sol conduit à la commutation du diagramme d'orientation. Le renforcement à bas coins est obtenu vers l'inclinaison.

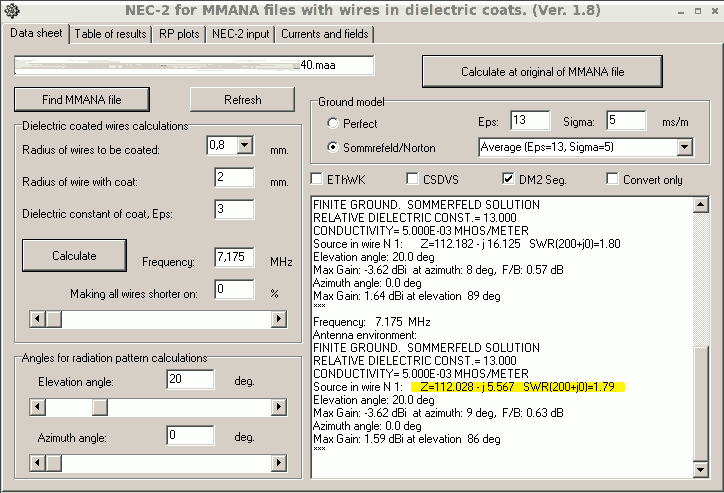

3) Si elle n'est supposée que dans la plage de 40 mètres - une augmentation de la longueur de la toile de 25,6 mètres à 30 mètres affecte positivement les paramètres de l'antenne: il n'y a pas de réactivité, et la résistance d'entrée de 112 ohms peut être accordée à l'aide d'un segment 1/4-onde). Dans ce cas, la bande est de 7,06 ... 7,3 MHz = 240 kHz.

4) W3EDP à double longueur - une longueur de 61 mètres, contrepoids 40 mètres. Résistance d'entrée 50 ohms, amplification -0,3 dB.
Pour le travail uniquement dans la gamme de 160 mètres.

Antenne W3EDP classique en mode multi-bandes

L'antenne W3EDP, comme Zeppelin, fonctionne sur les harmoniques. Mais, contrairement à Zeppelin, vous devez changer les contrepoids - pour chaque gamme sa propre longueur.

Lorsque vous utilisez le transformateur 4: 1:

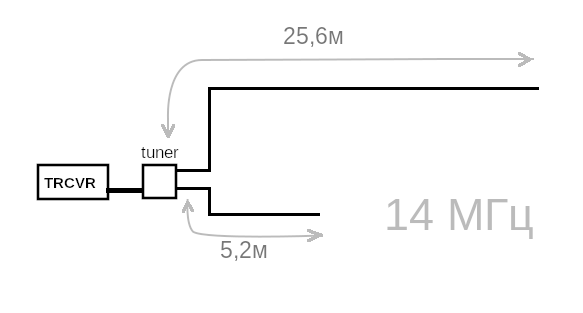

* Avec un contrepoids de 5,2 mètres dans la plage de 20 m (14,1 MHz) , puissance dans l'angle inférieur de l'antenne, résistance d'entrée de 200 ohms.
KSV (14 MHz) = 1,5 , la bande selon le niveau de KSV <2 est 13,5 ... 14,4 MHz.

* avec un contrepoids de 10,5 m dans la plage de 40 m (7,1 MHz) , avec la même configuration:
KSV (7.1MHz) = 3 , bande 7.4 ... 8 MHz.

* avec un contrepoids de 7,5 m dans la plage de 15 m (21 MHz) , avec la même configuration:
KSV (21MHz) = 2 , bande 21 ... 21,3 MHz.

* avec un contrepoids de 2,4 m dans la plage de 10 m (28 MHz) , avec la même configuration:
KSV (28.2MHC) = 5 .

Avec le déplacement du point de puissance vers le haut, à une hauteur de 1,5 mètre - KSV aggrave jusqu'à 4, ce qui est associé au rayonnement de rayonnement (il est conseillé de le placer horizontalement, le long de la surface de la terre).

Dans la plage de 3,6 MHz W3EDP classique avec un transformateur 4: 1 ne fonctionne pas, car vous devez utiliser un transformateur 1: 1 (la résistance à l'entrée de l'antenne est proche de 50 ohms).

Comparaison W3EDP avec l'antenne LW ("Long Wire") lorsque vous travaillez en mode multibandon

À titre de comparaison, je vais donner un conçu dans le NEC-2 FOr MMANA вариант антенны Long WirE (LW), conçu pour fonctionner dans plusieurs gammes.

Transformateur 9: 1
Toile horizontale 34 mètres.
Contrepoids 5,2 mètres.
La hauteur de l'installation est de 1,5 mètre. La nourriture dans le coin supérieur (où le "dans la corde" doit être étiré une toile horizontale).

Antenne LW 34 + 5,2 m:

Lorsque la partie horizontale s'allonge - l'émetteur jusqu'à 35 mètres et le raccourcissement du contrepoids jusqu'à 4,2 mètres, le KSV dans la gamme 7 MHz s'améliore, sinon il est inchangé: sans modifications:

Antenne LW 35 + 4,2 m:

Comme vous pouvez le voir, avec une résistance d'entrée de 450 ohms (transformateur 9: 1), l'antenne «fil long» fonctionne dans le plus grand des gammes, mais le W3EDP (coefficient de transformation 4: 1) est meilleur que la coordination dans une seule plage, sous réserve de la commutation des contrepoids.

De plus, le W3EDP avec un contrepoids d'onde 1/4 n'aura pas de touche «chaude» à la station de radio pendant la transmission, car la tension est retirée du corps. La mise à la terre de la station de radio n'est pas nécessaire, afin d'éviter les boucles actuelles (il est nécessaire d'effectuer un type de mise à la terre "étoile"). Près du point d'alimentation, c'est-à-dire où le dispositif de coordination est situé (unun ou tuner) et un contrepoids est connecté, la protection de l'orage peut être implémentée sous la forme d'une broche obstruée dans le sol (l'ingénierie radio est connectée à l'électricité).

Comparaison W3EDP avec l'antenne EndFed (avec le transformateur de résistance 64: 1)

L'antenne finale a un contrepoids court (une tresse de câble est souvent utilisée) - 2 mètres de long et une toile d'une longueur de 19,7 ... 20 mètres. La résistance à l'entrée de l'extrémité est grande et est de 2 à 2,5 kOHM, et donc le transformateur de résistance 64: 1 est utilisé.
Lorsque vous utilisez des fils de 20 mètres de long, EndFed fonctionne dans les gammes de 7 et 14 MHz sans commutation. Tandis que l'antenne W3EDP nécessite la commutation de contrepoids: 5,2 ou 10,5 mètres.

Conclusion: W3EDP en termes de coordination avec le câble est presque égal à EndFed. Dans le même temps, au lieu d'un rarement unun 64: 1, vous pouvez utiliser soit une tension Balun populaire 4: 1, soit un dispositif de coordination (tuner), manuel ou automatique, car 200 ohms - résistance plus pratique pour la coordination. que 2000 ohm.

Liens:
W3edpantenna - ae5vv
W3edppresentaPrésentation de pdf

Data du dernier changement: 07.21.2025 - Les erreurs phraséologiques sont corrigées .
