Dimanche, j'ai décidé d'installer et de tester une antenne de l'antenne Fed Fed pour deux gammes: 7 et 14 MHz. C'est ce qui en est venu ...

Introduction

Dans le jardinage, situé à 50 kilomètres de Saint-Pétersbourg, je n'ai pas d'antennes permanentes. Je n'y suis que deux semaines de l'année en été, pendant les vacances.

Le site est petit: 6 acres: 30 mètres de long et largeur 20, une partie de la zone est occupée par la maison. Pour de telles dimensions, l'antenne finale mesure 20 mètres de long, ce qui fonctionne dans trois gammes - 40, 20 et 15 mètres.

L'émetteur de 19,8 mètres avec un contrepoids de 1,7 mètre et unun 64: 1 a été testé au début du printemps dans le parc de la glace de Pine (a reçu un KSV <1,5 dans les deux gammes de 7 et 14 MHz). Cependant, pour travailler dans les airs, vous devez configurer l'antenne dans le chalet d'été "sur place". De plus, il est nécessaire de connecter un câble coaxial et de faire un accélérateur de fermeture pour couper le courant de la tresse (courant de symphaznaya).

Emplacement de l'antenne sur le site

Afin de réduire l'interférence du réseau 220 volts, j'ai essayé de retirer l'antenne de la ligne électrique et de la maison dans laquelle il existe des appareils électriques qui interfèrent avec la réception des ondes courtes, telles que les dispositifs de charge des téléphones portables. Le réseau de 220 volts lui-même est une source d'interférence - car les mêmes sources d'interférence dans les zones de jardin des voisins y sont connectées.

Coordination de l'antenne

Le dispositif de coordination Unun 64: 1 a une sortie pour connecter la toile d'antenne, qui a une résistance à l'entrée élevée. La longueur totale de l'antenne est la moitié de la longueur d'onde de la plage la plus basse. La première moitié de l'antenne est l'émetteur - un fil légèrement plus petit (1,5-2 mètres) que 1/2 vagues. La seconde moitié de l'antenne est un segment de la tresse de câble à un accélérateur fermé (starter). L'accélération coupe le courant supplémentaire sur la tresse du câble. Il se compose de 20 virages en mandrin avec un diamètre de 11 cm (bouteille en plastique vide). L'ajustement de la longueur de la toile principale et du segment du câble entre l'accélérateur de verrouillage et unun peut être obtenu à la meilleure coordination à une certaine fréquence. La longueur du câble coaxial 50 ohms est arbitraire, n'importe quoi.

UNUN - Fabrication industrielle, achetée sur AliExpress. _ Hypers Sytnille est supprimée le 31/08/2023 afin d'éviter la violation de la loi fédérale n ° 274 du 06.24.2023 "Sur les amendements au Code des infractions administratives de la Fédération de Russie", clause 16 de la loi (responsabilité administrative: pour incapacité à fournir des informations sur la publicité sur Internet à Roskomnadzor). La loi entre en vigueur le 1er septembre 2023__

Photo Unun 64: 1 bright: Sur le cas, le signal d'appel est visible BH7JYR.

Inductivité de l'accélérateur:

La résistance de l'accélérateur pour couper le courant en fonction de la formule

Il s'est avéré 1 KOHM à une fréquence de 7 MHz et 2 KOHM à une fréquence de 14 MHz.

Rapport photo

1. Fermeau symétriseur d'étranglement (à partir du câble coaxial), le So-called "Laid BalUn":


2. Les connecteurs PL-259 du câble RG-9, qui ont soudé au câble LMR-240 en arrière-plan du bureau.


3. Connexion unun:


4. L'emplacement de la toile d'antenne au-dessus du site est à une basse altitude de 1,5 à 2 mètres.


5. Paramètres utilisant l'analyseur d'antenne Nanovna.

La résonance de l'antenne était à l'origine inférieure à la plage de 14 MHz

Après avoir raccourci la toile, la résonance a frappé la plage de 20 mètres (14200 kHz):

Pour se coordonner dans la gamme 7 MHz, il était nécessaire de raccourcir le segment du câble entre l'UNUN et l'accélérateur d'arrêt, enveloppant le câble sur une bouteille en plastique.

Résultat:

La résonance de l'antenne dans la plage de 7 MHz était très sensible au raccourcissement du contrepoids (segment de câble de 1,5 à 2 mètres de long)

J'ai dû détendre le câble de l'accélérateur fermé, ne laissant qu'un seul tour supplémentaire de trois des trois:

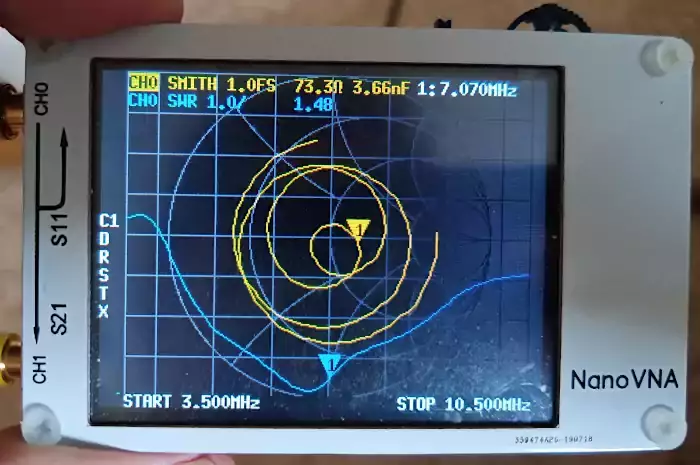

L'approbation finale de la plage de 7 MHz (gamme de 40 mètres) est satisfaisante (VSWR <1,5 dans une voie large):

Dans la fourchette de 14 MHz, l'approbation est pire, le VSWR est d'environ 1,7.

5. 5. Allumer la réception. Alimentation impulsive Manson SPA-8230 il ne fait pratiquement pas de bruit sur les vagues courtes.



СигLes stations radio amateurs dans la plage de 7 MHz - à 59. Le bruit de la diffusion est de 3 points (petite interférence),
la fissure de la foudre affecte également. L'antenne est assez silencieuse, car elle est située bas.


La plage de 14 MHz a une technique très propre. (Les fichiers sonores seront publiés bientôt).

6. L'efficacité de l'antenne Fed Fed pour la transmission est en question. Dans la gamme 7 MHz, je voulais répondre, mais l'opérateur est parti (QSY). Je n'ai enregistré que QSO d'autres stations de radio de Saint-Pétersbourg en attendant la ligne.
   J'ai essayé de répondre au RU6DM, qui a fonctionné pour un défi général dans la fourchette de 14 MHz, il n'a pas entendu ma réponse, peut-être à 14 MHz, l'antenne n'est pas bien convenue.

Fichiers sonores (entrées SSB 7 et 14 MHz)

7 MHz: QSO R4IB.
le record est complètement. Le signal est maintenu à un niveau de 9 points dans un S-METER.

14 MHz: QSO RU6DM.
une pause et 2 appels infructueux sont coupés. J'ai pris Ru6dm à 59 ans, mais j'étais mal audible à une puissance de 100 watts et le correspondant n'a pas répondu. Peut-être que l'antenne de la plage de 14 MHz n'est pas suffisamment configurée (KSV 1.7) et l'émetteur-récepteur a abandonné la puissance de sortie.
