通过 WebSDR 在 QSSTV 中接收 HamDRM 和 SSTV

12月

2023

21 12月 2023 16:40

我决定休息一下，并在 Linux Mint 中通过 WebSDR 启动了 SSTV（慢扫描电视）接收。

SSTV 是一种为业余无线电爱好者无线传输彩色图像的模拟标准。
HamDRM 是一种基于 OFDM (16QAM) 的数字标准，能够将链接传输到 FTP 以显示图片。还可以使用 HamDRM 传输文件。

这两种标准都使用 2.5 kHz 的标准音频带宽，允许使用声卡和 SSB 收发器在 HF 和 VHF 上以 SSB 或 FM 模式传输数据。虽然 SSTV 标准自 20 世纪 70 年代以来就已经存在并广泛流行，但 HamDRM 是最近的一项发展，这要归功于 Cesco ham HB9TLK，他采用了用于业余无线电通信的 Digital Radio MondiaLe 音频和视频标准。

SSTV和EasyDRF标准的优点是不使用任何网络资源进行传输。此外，SSTV 可以在 80、40、20 或 10 米的任何频率范围上发射 - 提供“呼叫频率”。 SSTV 甚至可以在 11 米范围内通过 CB 接收。

本文将仅考虑在 QSSTV 程序中接收图像和链接 (URL) 的选项，而不通过 WebSDR 接收器使用收发器。事实上，目前我居住的城市没有高频天线。 SSTV 活动发生在 14 MHz 频段。

简易数字无线电文件传输模式超出了本文的范围（易DRF ）。因此，并非 DSSTV 呼叫频率上的所有传输都可以使用 QSSTV 进行解码。

准备工作

在与收发器一起使用的系统中，即要在空中工作，必须安装声卡：

aplay -l

<前> 播放设备列表
卡 1：音频 [USB 音频]，设备 0：USB 音频 [USB 音频]
子设备：0/1
子设备#0：子设备#0 </前>

如果声卡已连接但未检测到，请使用程序检查设备 hwinfo。

sudo apt install hwinfo
hwinfo

51: USB 00.3: 0000 未分类设备
[在 usb.122 创建]
唯一 ID：wFvx.Npxn1JxF5yB
父 ID：pBe4.v2Pu0CqjCO5
SysFS ID：/devices/pci0000:00/0000:00:1e.0/0000:01:09.2/usb2/2-4/2-4:1.3
SysFS 总线 ID：2-4:1.3
硬件类别：未知
型号：“Realtek USB 音频"

热插拔：USB
供应商：usb 0x0bda“Realtek Semiconductor Corp."

设备：usb 0x4e16“USB 音频"

修订：“0.03"

驱动程序：“usbhid"

驱动模块：“usbhid"

设备文件：/dev/input/event3
设备文件：/dev/input/event3、/dev/input/by-id/usb-Generic_USB_Audio-event-if03
设备编号：字符 13:67
速度：480 Mbps
模块别名：“usb:v0BDAp4E16d0003dc00dsc00dp00ic03isc00ip00in03"

司机信息#0:
    Driver Status: usbhid is active
    Driver Activation Cmd: "modprobe usbhid"
配置状态：cfg=新、可用=是、需要=否、活动=未知
附于：#61（中心）

有一天我遇到了一个问题——未检测到声卡。重新启动计算机，按 F2 并将 BIOS 设置中的声卡模式从 HD Audio 更改为 AC97 有帮助（但我不太记得了）。

！要在 Ubuntu Linux 上完全禁用对卷设置和其他不必要的系统设置的更改：

dconf 写入 /org/gnome/desktop/sound/input-feedback-sound "false"
dconf write /org/gnome/desktop/sound/event-sounds "false"

并重新启动电脑。

不使用收发器，仅适用于通过 WebSDR 的 SSTV 接收，无需声卡。由于声音输入是通过软件环回设备发送到 QSSTV 程序的输入，该程序“监听”来自 PulseAudio 服务器的声音，该服务器连接到从 WebSDR 接收声音的 Web 浏览器。

要将声音从网络浏览器重定向到接收程序 - QSSTV 的输入，不需要常规或虚拟音频线，只需对混音器进行小调整即可 pavucontrol，如文章前面所述使用标准 Pavucontrol 音量控制将 WebSDR 音频重定向到 Linux 中的 FLdigi 输入。

1) 安装用于接收 SSTV 和 HamDRM 的应用程序

对于 Linux，有一个包含同名程序的 qsstv 软件包。它可以接收和传输慢速电视图像 - SSRV 和数字 HamDRM。

sudo apt install qsstv

安装 qsstv 程序后，我从命令行启动它

青山卫视

2) 荷兰WebSDR将用作源 http://websdr.ewi.utwente.nl:8901/，此时您需要将频率设置为 14230 kHz。

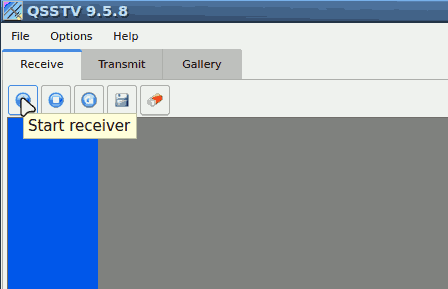

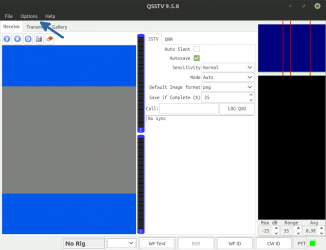

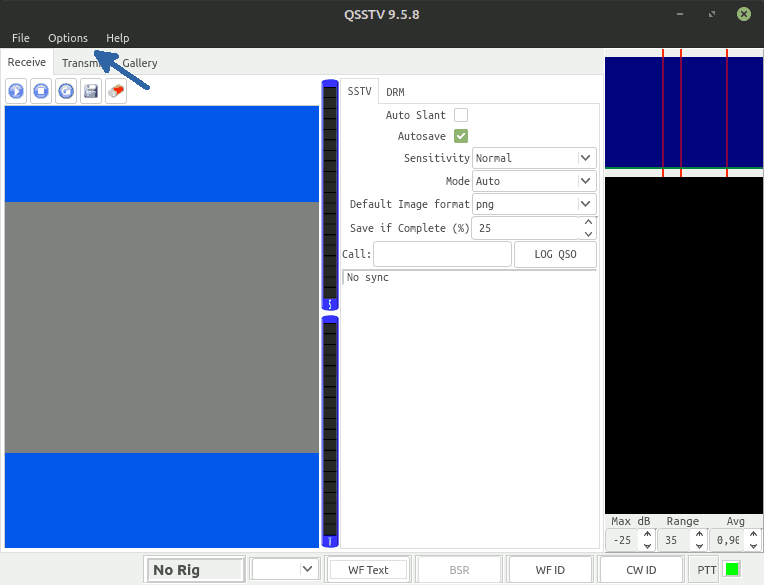

3) 在QSSTV程序中，您必须点击“接收”按钮。 - 最左边“启动接收器"

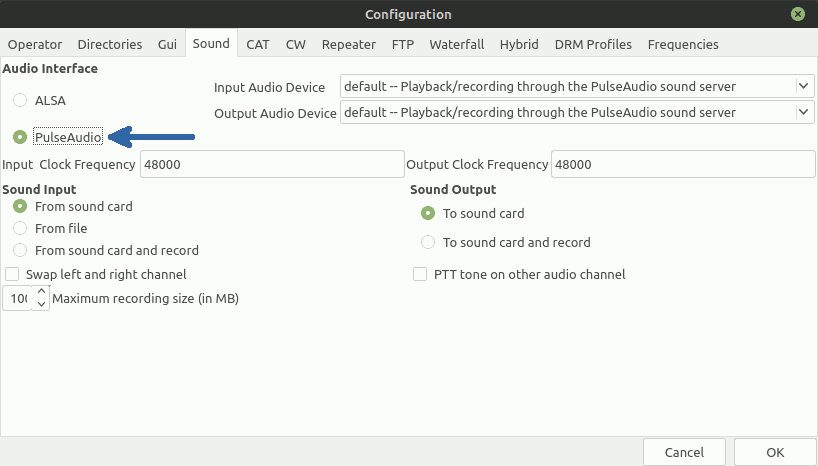

接收器。配置菜单中指定的音频设备将开始接收信息。您应该在“选项”-“配置”（默认）中使用 PulseAudio 方法：

在QSSTV程序中，接收和发送是在系统中的标准（默认）音频设备上进行的。如果有声卡，则从它开始。对我来说，这是一个外部 USB 声卡，但主板上也可能内置有声音控制器。

对于WebSDR模式，您需要音频输入从虚拟设备进入QSSTV程序，您需要安装和配置音量混合器。

sudo apt install pavucontrol

4) 设置 pavucontrol 音量混合器

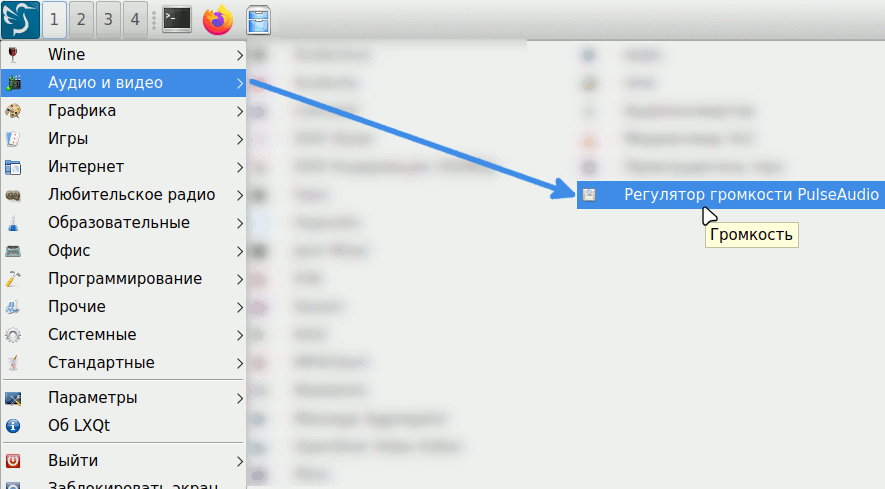

当 qsstv 接收器运行时，在另一个窗口中运行 pavucontrol。也可以在“开始”菜单-“音频和视频”中找到-“PulseAudio 音量控制”。

在搅拌机中我们找到一个书签 “记录”。我们在其上更改声源 - USB 卡（用于使用广播电台进行实际接收和传输）或“USB 音频监视器”（用于 WebSDR）：

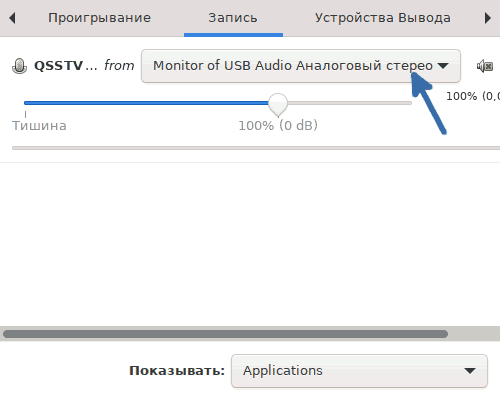

对于重定向音频源 (WebSDR)：
搅拌机1

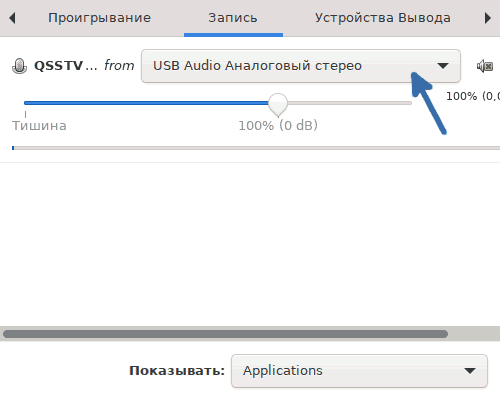

通过收发器传输的真实声源（声卡）：
混合器2

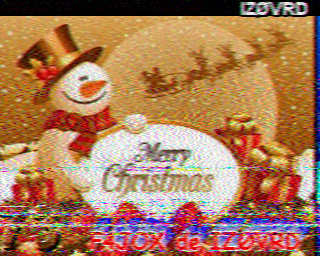

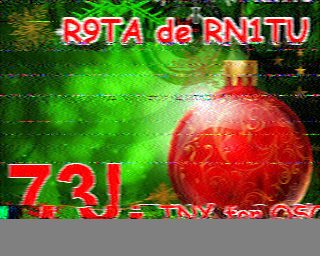

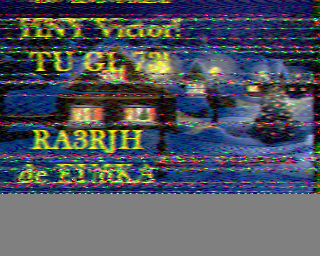

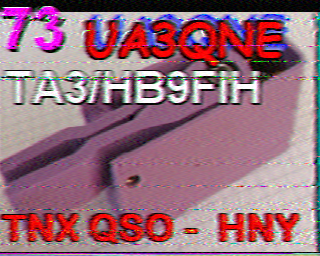

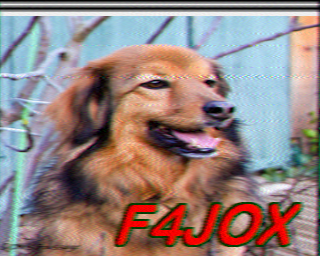

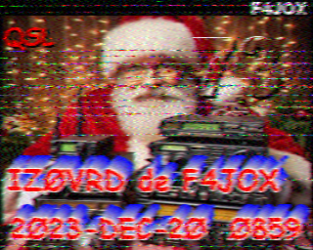

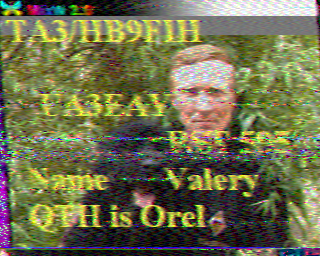

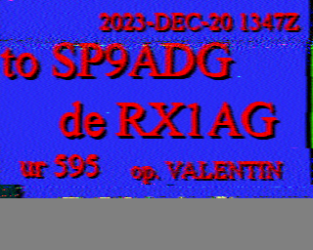

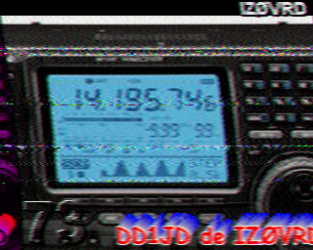

如果在浏览器中并行启动 WebSDR 接收器，qsstv 程序将立即开始接收图像。
但首先您需要将网络浏览器的频率设置为 14230 或 14233 kHz（取决于“瀑布”）。

日间 SSTV 频率：

14230 kHz - 用于模拟 SSTV
14233 kHz - 调用 HamDRM

SSTV 夜间频率：

3730 kHz

在瀑布上，SSTV 和 HamDRM 广播看起来不同。 SSTV 是一种明显的音调模式，HamDRM 频谱类似于均匀的“白噪声”。
SSTV 和 HamDRM 光谱

HamDRM 接收（混合模式）

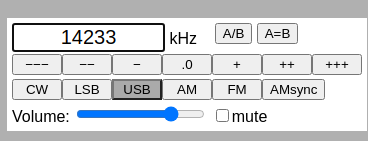

接收频率 - 14233 kHz。
南卫电视台

在 QSSTV 中，我单击了第二个 DRM 选项卡。
接待是全自动的。但像往常一样，接收的成功取决于信噪比。

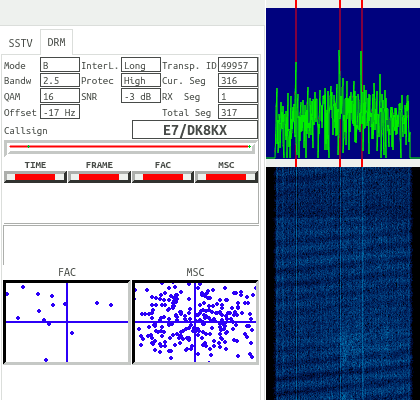

如果信噪比较差，“星座”就会模糊并且无法进行解码：
hamdrm 自动

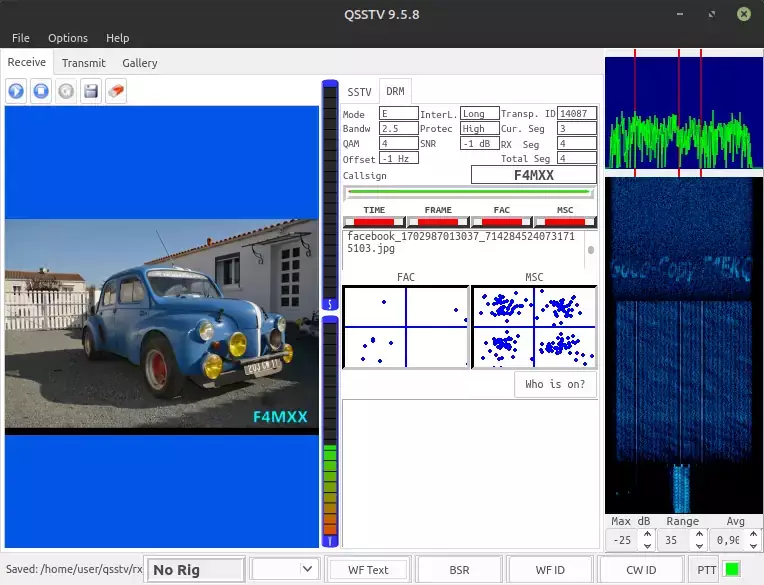

良好的信噪比和正确的频率 - 正确的星座和成功的传输解码：
火腿_drm

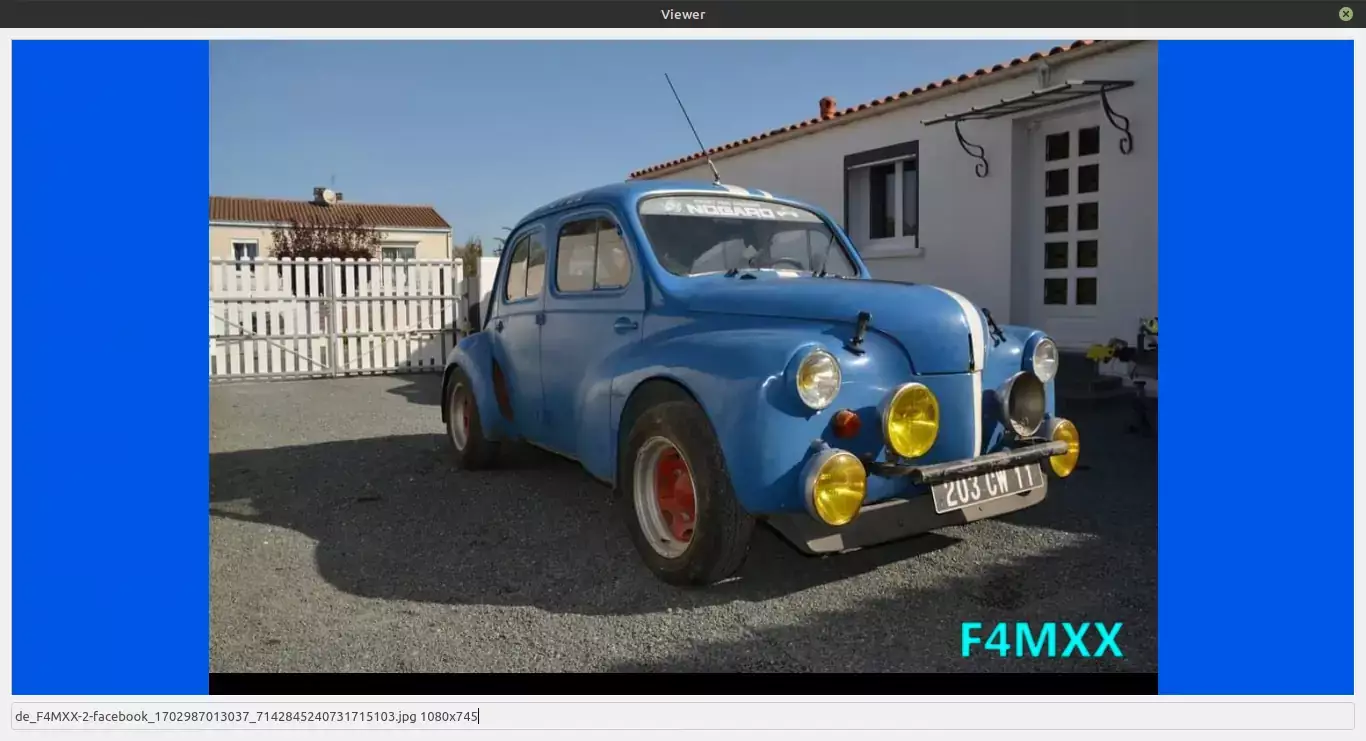

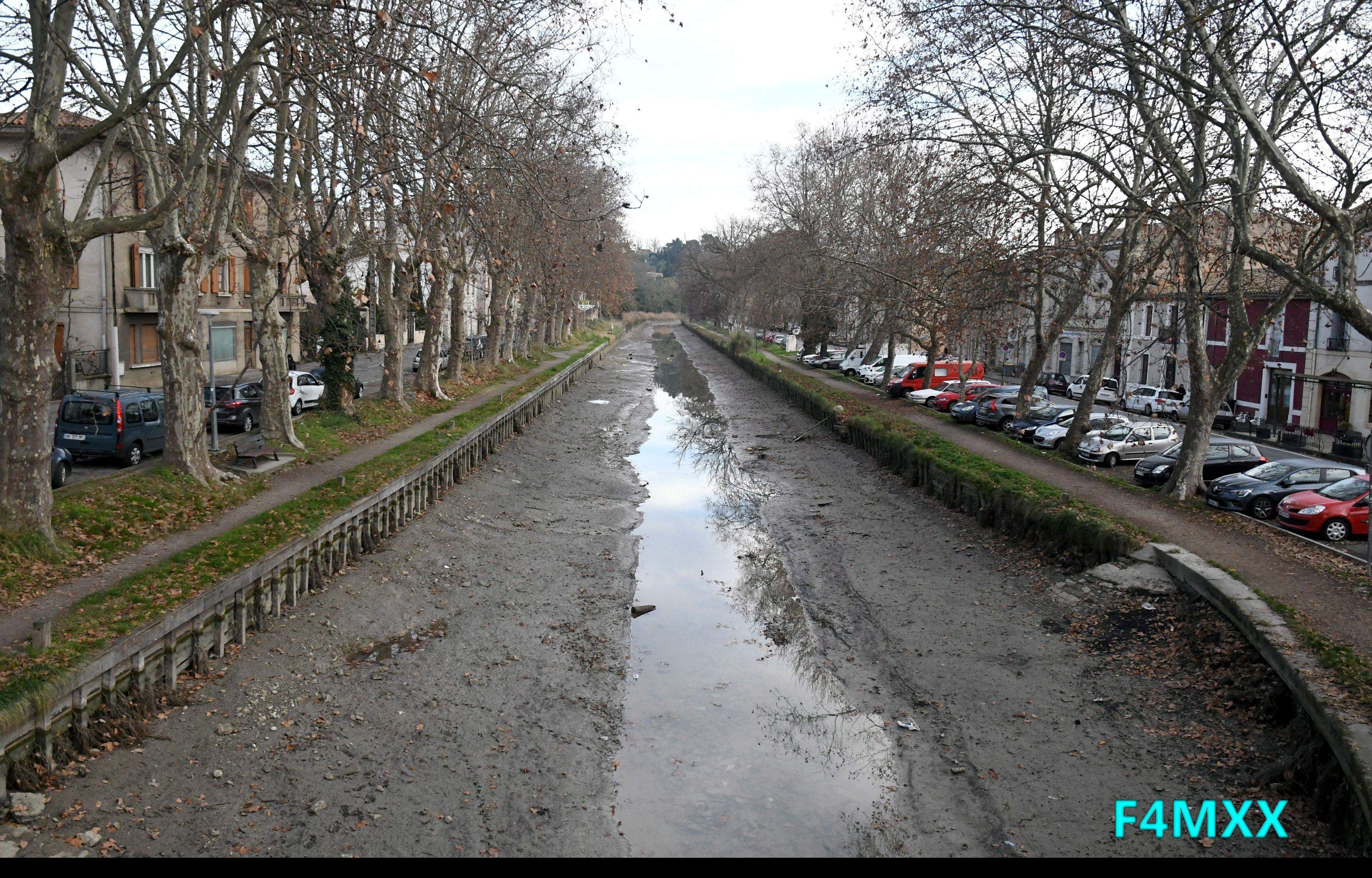

从 FTP（混合模式）下载的图像质量非常高，但它是通过互联网下载的，而不是通过无线电波下载的：

还有一种长模式 - 在另一个 EasyDRF 程序中传输文件 - 我不涉及它。
