Ich habe mich entschlossen, ein wenig abgelenkt zu werden und den SSTV -Empfang (Slow Scan Television) über Webdr in Linux Mint auf den Markt zu bringen.

SSTV ist ein analoge Standard für die Übertragung von Farbbildern nach Luft für Funkamateure.
HamDRM ist ein OFDM-basierter digitaler Standard (16QAM) mit der Möglichkeit, FTP-Links zur Bildanzeige zu übertragen. HamDRM kann auch Dateien übertragen.

beide Standards verwenden die Standard -Soundstreifenbreite - 2,5 kHz, mit der Sie Daten mit der Tonkarte und dem SSB -Transceiver sowohl im KV- als auch im SSB- oder FM -Modus übertragen können. Der SSTV -Standard ist seit den 1970er Jahren bekannt und war weithin beliebt, HamDRM wurde vor Kurzem vom Amateurfunker Cesco, HB9TLK, entwickelt, der den Audio- und Videostandard Digital Radio Mondiale an die Amateurfunkkommunikation angepasst hat.

Die Vorteile von SSTV- und EasyDRF -Standards verwenden keine Netzwerkressourcen für die Übertragung. Darüber hinaus kann der SSTV in jedem Frequenzbereich von 80, 40, 20 oder 10 Metern auf den Markt gebracht werden. SSTV ist sogar auf CB, „Citizen`s Band“, in einem 11-Meter-Band zu finden.

Der Artikel berücksichtigt nur die Option, Bilder und Links (URLs) im QSSTV -Programm zu empfangen, ohne einen Transceiver über den WebDR -Empfänger zu verwenden. Tatsache ist, dass ich derzeit keine KV -Antennes in der Stadt, in der ich lebe, keine KV -Antennes habe. Die SSTV -Aktivität erfolgt im Bereich von 14 MHz.

Über den Umfang dieser Nachricht hinaus befindet sich der Programmübertragungsmodus easy Digital RaDIO -Dateien (Easydrf). Daher können nicht alle Zahnräder an den DSSTV -Aufrufen mit QSSTV dekodiert werden.

Vorbereitung

Im System zur Verwendung mit einem Transceiver, d. H. Um in der Luft zu arbeiten, sollte eine Schallkarte installiert werden:

aplay -l

 **** Liste der Wiedergabegeräte ****
Karte 1: Audio [USB -Audio], Gerät 0: USB -Audio [USB -Audio]
  Подустройства: 0/1
  Подустройство №0: subdevice #0

Wenn die Tonkarte angeschlossen ist, aber nicht bestimmt ist - überprüfen Sie das Gerät mit dem hwinfo Programm.

sudo apt instaLl hwinfo
hwinfo

51: USB 00.3: 0000 Unclassified device
  [Created at usb.122]
  Unique ID: wFvx.Npxn1JxF5yB
  Parent ID: pBe4.v2Pu0CqjCO5
  SysFS ID: /devices/pci0000:00/0000:00:1e.0/0000:01:09.2/usb2/2-4/2-4:1.3
  SysFS BusID: 2-4:1.3
  Hardware Class: unknown
  Model: "Realtek USB Audio"
  Hotplug: USB
  Vendor: usb 0x0bda "Realtek Semiconductor Corp."
  Device: usb 0x4e16 "USB Audio"
  Revision: "0.03"
  Driver: "usbhid"
  Driver Modules: "usbhid"
  Device File: /dev/input/event3
  Device Files: /dev/input/event3, /dev/input/by-id/usb-Generic_USB_Audio-event-if03
  Device Number: char 13:67
  Speed: 480 Mbps
  Module Alias: "usb:v0BDAp4E16d0003dc00dsc00dp00ic03isc00ip00in03"
  Driver Info #0:
    Driver Status: usbhid is active
    Driver Activation Cmd: "modprobe usbhid"
  Config Status: cfg=new, avail=yes, need=no, active=unknown
  Attached to: #61 (Hub)

Einmal hatte ich ein Problem: Die Soundkarte war nicht definiert. Ein Neustart des PCs, Drücken von F2 und die Umstellung der Soundkarte im BIOS-Setup von HD Audio auf AC97 haben geholfen (ich erinnere mich aber nicht mehr genau).

dconf write /org/gnome/desktop/sound/input-feedback-sound "false"
dconf write /org/gnome/desktop/sound/event-sounds "false"

und starten Sie PC neu.

Ohne Verwendung eines Transceivers, nur zum Empfang von SSTV über WebSDR, keine Soundkarte erforderlich. Da die Toneingabe über ein Software-Loopback-Gerät an den Eingang des QSSTV-Programms erfolgt, das den Ton vom PulseAudio-Server „abhört“, der mit einem Webbrowser verbunden ist, der Ton von WebSDR empfängt.

Um den Ton von einem Webbrowser zum Eingang des Empfangsprogramms – QSSTV – umzuleiten, ist kein normales oder virtuelles Audiokabel erforderlich. Es reicht aus, eine kleine Anpassung des Soundmixers „pavucontrol“ vorzunehmen, wie zuvor im Artikel Umleiten von WebSDR-Ton in Linux zum FLdigi-Eingang mithilfe der standardmäßigen Pavucontrol-Lautstärkeregelung beschrieben.

1) Installation des Antrags zum Empfangen von SSTV und HamDRM

Linux hat ein QSSTV -Paket, das das gleichnamige Programm enthält. Sie weiß, wie man Bilder von Slow TV - SSTV und Digitalmodus HamDRM.

sudo apt install qsstv

Nach der Installation des Programms hat QSSTV es aus der Befehlszeile gestartet

qsstv

2) Als Quelle wird das niederländische WebSDR http://webdr.ewi.utwente.nl:8901/ verwendet, wobei die Frequenz auf 14230 kHz eingestellt werden muss.

3) Klicken Sie im QSSTV -Programm auf die Schaltfläche "Empfang". - extrem auf der linken Seite "start receiver"
. Empfang von Informationen aus dem im Menü "Config" angegebenen Tongerät beginnt. Sollte in Optionen verwendet werden - Konfigurationsmethode PulseAudio (Standard):

Gehen Sie im QSSTV -Programm und im Getriebe zum Standard -Soundgerät (Standard) im System. Wenn es eine Soundkarte gibt, dann daraus. Ich habe diese externe Sound -USB -Karte, aber es kann auch einen Soundcontroller in das Motherboard integriert.

Für einen Modus mit WebDR müssen Sie den Sound von einem virtuellen Gerät in das QSSTV -Programm eingeben. Sie müssen den Volumenmixer installieren.

sudo apt install pavucontrol

4) Einrichten des Volumenmixers Pavucontrol

Mit einem gestarteten QSSTV -Empfänger führen wir in einem anderen Fenster Pauvucontrol. Es kann auch im Menü "Start" gefunden werden - "Audio und Video" - "Pulsaudio Volume Control".

Im Mixer finden wir das Lesezeichen "Rekord". Darauf ändern wir die Tonquelle - entweder eine USB -Karte (für echte Empfang und Getriebe mit einem Radiosender) oder „Monitor für USB-Audio“ (für WebSDR):

Für eine umgeleitete Soundquelle (WebSDR):

Eine echte Tonquelle (Soundkarte) für die Übertragung über den Transceiver:

Bei paralleliger Start des Browsers wird der Webdr -Empfänger gestartet, das Bild des Bildes beginnt sofort im QSSTV -Programm.
Erstens müssen Sie den Webbrowser jedoch mit einer Frequenz von 14230 oder 14233 kHz konfigurieren (abhängig vom "Wasserfall").

SSTV-Frequenzen tagsüber:

• 14230 kHz - für Analogie SSTV
• 14233 kHz - HamDRM-Anruffrequenz

Nachtfrequenz SSTV:

• 3730 kHz

Auf dem „Wasserfall“ erscheinen SSTV- und HamDRM-Übertragungen unterschiedlich. SSTV hat einen deutlich tonalen Modus, während das HamDRM-Spektrum einem gleichmäßigen „weißen Rauschen“ ähnelt.

Empfang hamDRM (Hybridmodus)

Empfangsfrequenz - 14233 kHz.

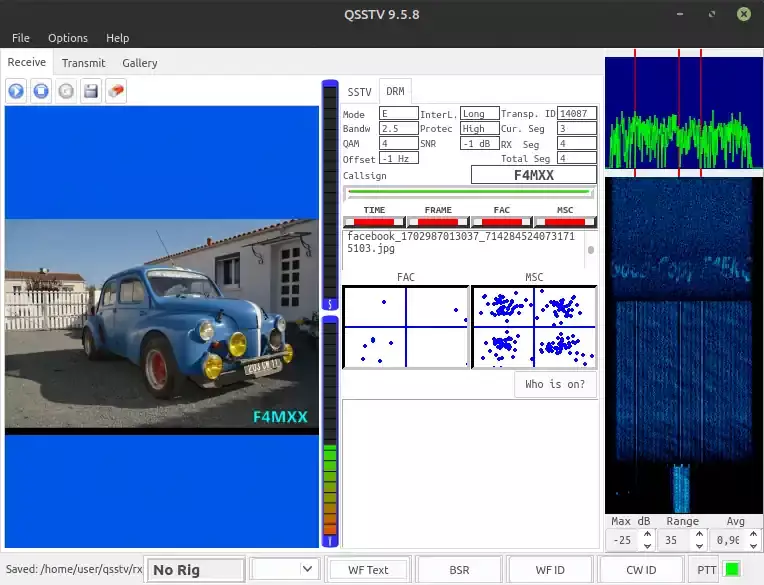

In QSSTV drückte ich die zweite Registerkarte DRM.
Empfang - Vollautomatisch. Der Erfolg der Rezeption hängt jedoch wie üblich von der Signalnähe ab.
Bei einem durchschnittlich oder schlecht S/N-Verhältnis ist die „Konstellation“ unscharf und es kommt nicht zur Dekodierung:

Eine gute Beziehung zu/w und die korrekte Frequenz sind eine korrekte Konstellation und eine erfolgreiche Übertragungsdekodierung:

Das mit FTP (Hybridmodus) geladene Bild ist durch sehr hohe Qualität gekennzeichnet, wird jedoch über das Internet heruntergeladen, ohne Funkwellen zu verwenden:

Es gibt auch einen langen Modus - die Übertragung von Dateien in einem anderen EasyDRF -Programm - ich berühre es nicht.

Rezeption SSTV ohne Transceiver

Ich habe mit diesem Modus in der Luft gearbeitet, die Serie enthält, wie ich es verstehe, 4 oder 5 Programme:

1. CQ des ersten Korrespondents (allgemeiner Anruf)
2. Antwort auf den CQ des zweiten Korrespondents (Übertragung sowohl des Anrufzeichens als auch des Berichts 595)
3. Antwort auf die Antwort des ersten Korrespondents (Übertragung des Anrufzeichens und Berichts)
4. 73 vom zweiten Korrespondent (der für die Suche arbeitet)
5. Es kann eine Abschiedsübertragung des ersten Korrespondents geben

Übertragungsmodi normalerweise - Martin 2 oder Scottie 1 (gleich im Dauer). Der Geschwindigkeitsmodus Robot36 ist weniger verbreitet.
Das QSSTV -Programm erkennt unabhängig den Übertragungsmodus.

Akzeptierte SSTV -Bilder werden in Dateien mit der Erweiterung von .png auf den Ordner /home/user/qsstv/rx_sstv.

Galerie der Bilder SSTV und HamDRM mit Webdr in QSSTV akzeptiert

SSTV -Frequenzen

Bereich 20 Meter

• 14227 kHz USB - Spectional Doctural Callction SSTV auf KV
• 14230 kHz USB - Home SSSTV Frequenz SSTV
• 14233 kHz USB - Anrufhäufigkeit tagsüber HamDRM, auch verwendet SSTV (QRM -Interferenz)

Bereich 80 Meter

• 3730 kHz LSB - Nachtanruffrequenz SSTV
• 3733 kHz LSB - Nachtruffrequenz HamDRM
