Lors de la combinaison du fonctionnement des types numériques de communications radio, vous avez besoin:

• Premièrement, pour coordonner les niveaux de signal entre les deux appareils,
• Deuxièmement - Maintenez le niveau de signal dans certaines limites (régulation du niveau de sortie).

Cet article est consacré à un atténuer d'accueil pour affaiblir le signal sonore des espèces numériques.

Lorsque je travaille avec des espèces numériques (sur 14,1 et 10,1 MHz principalement), le problème est un niveau élevé de signal de la carte son USB externe. Étant donné que mon interface CAT est faite maison, le son de la transmission passe par un transformateur divisé (dénouement galvanique) 1 à 1 sans affaiblir, il n'y a pas de régulateurs de niveau.
Il est nécessaire de réduire le volume à zéro dans l'ordinateur.

La classe d'appareils «attanoïstes» est importante à la fois dans la technique sonore professionnelle et parmi les amateurs radio, et même dans la technique micro-ondes.

Dans ce cas, nous avons un non-entirable, c'est-à-dire une sortie asymétrique de la carte son (Signal et "Earth"), et la même entrée asymétrique de l'émetteur-récepteur. En tant que circuit, le diviseur de tension le plus simple pour 2 résistances a choisi.

Étant donné que le générateur de fréquences sonore a sa résistance interne, l'atténuateur ne doit en aucun cas le charger avec une résistance plus faible que la résistance interne. Dans le cas maximum (un court-circuit de la sortie de la carte son), Burnout du transistor de sortie se produira **. Même l'égalité du générateur R et de l'atténuateur R n'est pas souhaitable, car conduit à des distorsions de surcharge et de fréquence du son.

Par conséquent, la résistance à l'entrée de l'atténuateur de l'atténuateur doit être 2-3 ordres du générateur, afin de ne pas l'affecter. La résistance exacte de la sortie linéaire de la carte son en fonction des données accessibles au public est d'environ 600 ohms.

Si la résistance à la sortie de la sortie line (non des écouteurs) est prise de 600 ohms, la résistance d'entrée de l'atténuateur doit être supérieure à 600 ohms par 100 ... 10 000 fois plus de 60 kohm. C'est-à-dire que la résistance totale des résistances R1, R2 devrait être de 60 à 100 kohm.

Du côté de la réponse - à l'entrée de l'émetteur-récepteur ou d'un autre périphérique de saisie sonore-résistance élevée (50 KOHM). Selon les données Wikipedia в бытовой аппаратуре используется стандарт -10 dbV или 0.316 Вольт. Однако, обычный линейный выход обеспечивает напряжение до 1 Вольт.

But : Calculez l'atténuateur avec une telle affaiblissement de tension de sorte qu'à la tension à l'entrée de 1 volt à la sortie, une tension de légèrement inférieure à 316 mV est obtenue (exprimée en décibels, la modification de la tension ACPLITAL Kom.

La tension de sortie du diviseur de tension est calculée par la formule

V week-end = Vntrée V * Z2 / (Z1 + Z2)

Diverses combinaisons Z1 et Z2 sont données dans le tableau:

Comme on peut le voir du tableau, la valeur nominale des résistances à s'affaiblir au niveau souhaité est égale:
Z1 = 43 kom et z2 = 20 kohm ou z1 = 47 kohm et z2 = 22 kohm .
Les salles 47 et 22 disponibles dans le magasin (commandées, l'article sera complété).

Par la sortie du Sound_ du transmetteur à la "ligne dans" de l'ordinateur est le même, mais dans la direction opposée. C'est-à-dire qu'un ensemble de 2 attenuers sera nécessaire.

Sources:

https://cxem.net/calc/divider_calc.php - схема аттенюатора, расчет выходного напряжения

http://wwww.sengpielaudio.com/calculator-db-volt.htm - перевод напряжения Вольт в dbu и dbv

На L'économiseur d'écran a utilisé les graphiques RFSIMM99.
https://cxem.net/software/rfsim99.php

Résultat

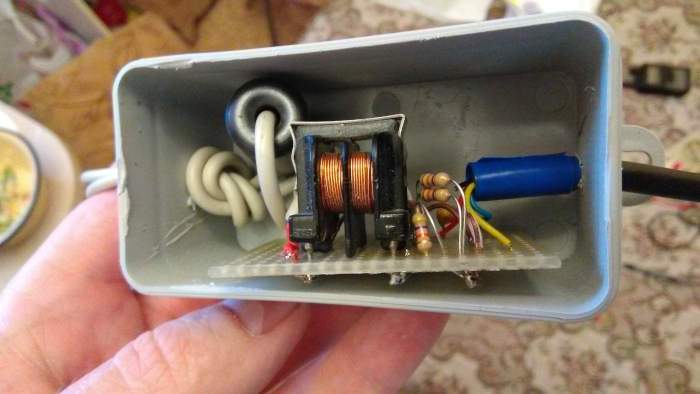

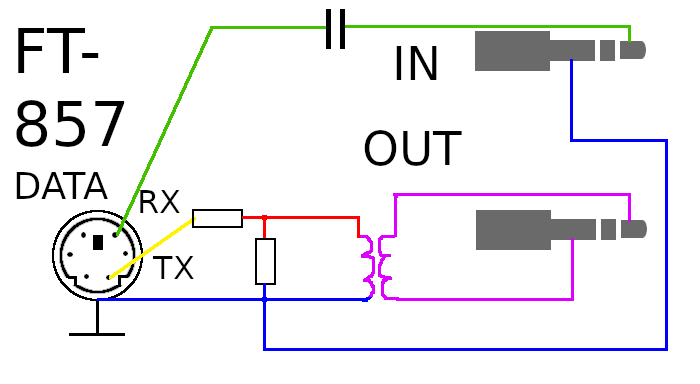

Il s'est avéré un tel schéma (j'ai modifié l'interface CAT de mes propres mains).

Les couleurs correspondent aux fleurs des fils des fils PS / 2, à partir desquels le connecteur a été coupé.
Au circuit, divisé uniquement les tensions de la transmission.
Auparavant, Dig Gain (élément de menu 037) se trouvait à 01, maintenant sur 05, ce qui vous permet d'ajuster en douceur l'intégration du gain de DIC dans 1-7.
La chaîne d'entrée n'a pas été soumise à des changements.

Cependant, la résistance de 22 kohm a dû être remplacée par 2 morceaux de 47 kohm, activés en parallèle, car dans le magasin, au lieu de 22 kohm, les résistances de 22 ohms ont été mises à tort. ;-)

J'ai réussi à effectuer des communications radio dans FT-8 à cette interface à une fréquence de 144,147 MHz et sur des ondes courtes de 10 et 14 MHz.
Il n'y a pas de branchement de la transmission à une puissance de 20 watts.

Réponses aux questions:
Question: données du transformateur?

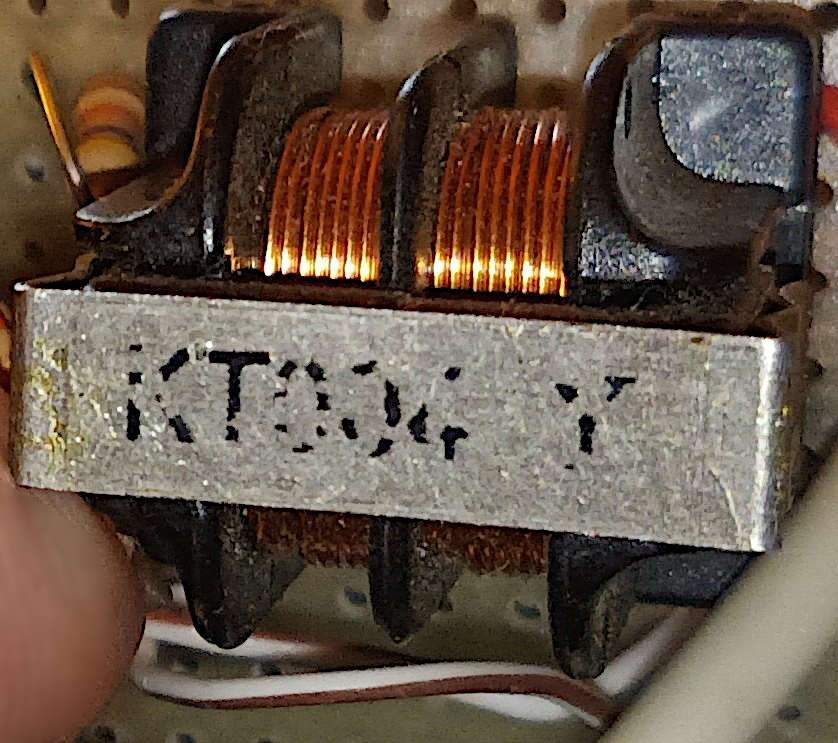

OTUT: Inductance mesurée de l'enroulement 1 - 3,5 mg, 2 - 3,7 Mn. L'inscription sur le transformateur effacé: kt -004 -y.
La résistance de l'enroulement est d'environ 150 ohms. Je n'ai pas de données et d'informations nécessaires sur le matériau du circuit magnétique.
Le transformateur du modem "Voice" US Robotics convient.

Mise à jour du 02.10.2022:

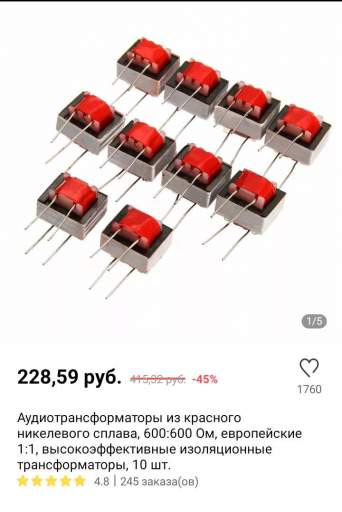

Les fréquences sonores pour l'échange galvanique sont vendues en majeure partie de 10 pièces sur AliExpress:
Transformers audio 600 ohms 1: 1 isolation

Les transformateurs isolants 1 à 1 ressemblent à ceci:
