Einführung

Radio Mobile ist ein leistungsstarkes Programm für Radioamateure, die im VHF -Bereich arbeiten. Das Programm funktioniert sowohl unter Windows als auch unter Linux in der Weinausführungsumgebung. Das Radio -Mobiltelefon ist so konzipiert, dass das VHF -Signal zwischen den GPS -Punkten auf den Koordinaten oder QTH -Locators, der Planung von drahtlosen Informationsübertragungsrouten (die sogenannten "Links"), zur Berechnung der Zone der OHV -Retrappeler vorhergesagt wird. Die Berechnung berücksichtigt viele Parameter der tatsächlichen Übertragung: Wellenlänge, Kraft, Entfernung, Krümmung der Erdoberfläche, Reliefung und einzelne Hindernisse, Vegetation, Verstärkung des Empfangs und Übertragungsantennen, Abschwächung im Kabel, Parameter der Frell -Zone. Die Berücksichtigung zusätzlicher Bedingungen wie Bodenleitfähigkeit, Klima, der Wahrscheinlichkeit einer erfolgreichen Installation der Verbindung (Tage pro Jahr oder %) bringt die Berechnung in die Realität. Um einen Deckungsbereich zu erstellen (sowohl in Polar- als auch in Dekartementkoordinaten X, Y erhältlich), kann der Mindestwert der Feldspannung in den Parametern von MKV, DBM oder S-Einheiten verwendet werden.

Installation Radio Mobile unter Linux

1) Ein Wein-, 7zip -Archiver und 7zip -Erweiterungen für einen Dateimanager sollten installiert werden:

sudo dpkg --add-architecture i386
sudo apt-get update
sudo apt-get install wine wine64 p7zip-full file-roller

Im Dirigenten (ich verwende pcManfm ) das Öffnen von Dateien *. 7z im Gnome-Archiv ( Datei-Roller ) sollte funktionieren.

2) Microsoft Visual Basic 6 sollte in Wein installiert werden.
VB6.7Z

• РWir asarchivieren das Archiv VB6.7Z vom Dateimanager, wir starten vb6runtimes.exe mit einem Doppelklick auf die Maus. Wir stimmen der Installation von VB6 zu. Das Installationsprogramm wird in 2-5 Sekunden geübt.

Oder laden Sie die VB6 -Installationsdatei hier herunter:ZDNET Download VB6 installieren Sie auch vbrun60sp3.exe mit einem doppelten Klick auf die Maus.

3) Als nächstes erstellen wir eine Katalogstruktur für das Programm, für das wir Befehle im Terminal ausführen

mkdir ~/.wine/drive_c/Radio\ Mobile
mkdir ~/.wine/drive_c/Radio\ Mobile/SRTM3
mkdir ~/.wine/drive_c/Radio\ Mobile/SRTM1
mkdir ~/.wine/drive_c/Radio\ Mobile/SRTMthird
mkdir ~/.wine/drive_c/Radio\ Mobile/Landcover
mkdir ~/.wine/drive_c/Radio\ Mobile/OpenStreetMap
mkdir ~/.wine/drive_c/Radio\ Mobile/Terraserver
mkdir ~/.wine/drive_c/Radio\ Mobile/Toporama

4) Von der offiziellen Website laden wir das Archiv mit den Hauptkomponenten (Kern-) Komponenten für das Radiomobile -Programm herunter:
https://www.ve2dbe.com/download/rmwcore.zip

5) Entfernen Sie Dateien aus dem Archiv rmwcore.zip zu diesem Ordner

cd ~/Загрузки
unzip rmwcore.zip -d ~/.wine/drive_c/Radio\ Mobile/

5) Auf der offiziellen Website laden wir das Archiv mit dem Radiomobile -Programm für Englisch herunter (es gibt keinen Russen für die neueste Version 1167):
https://www.ve2dbe.com/download/rmw1167eng.zip

6) Extrahieren Sie Dateien in denselben Ordner

unzip rmw1167eng.zip -d ~/.wine/drive_c/Radio\ Mobile/

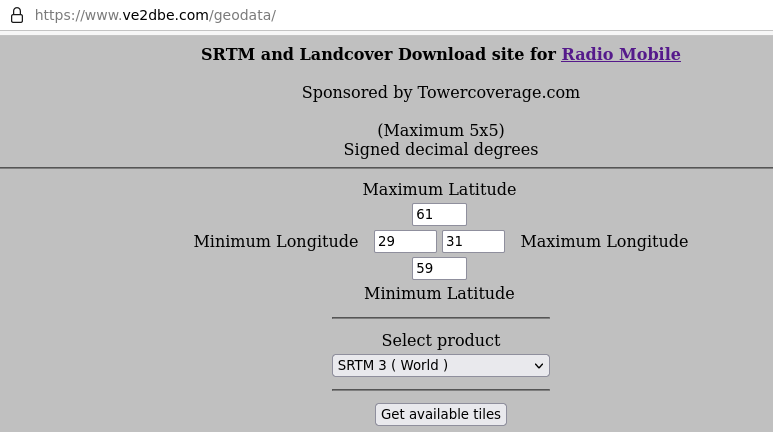

7) Von der offiziellen Site laden wir hoch - SRTM3 (Welt-) Dateien ,,
https://www.ve2dbe.com/geodata/
durch Festlegen der extremen Längen- und Breitenpunkte. Zum Beispiel:

Nach dem Herunterladen aller Dateien, die wir im Browser manuell ausgeführt haben, klicken Sie auf die Dateinamen. Im Ordner Download sollte es eine gleichmäßige Anzahl von Dateien geben, z. B.:
N60e030.hgt.zip
N59e030.hgt.zip
N60E029.hgt.zip
N59e030.hgt.zip

8) Wir verschieben die ZIP -Archive in den SRTM3 -Ordner:

cd ~/Загрузки
mv \*.hgt.zip ~/.wine/drive_c/Radio\ Mobile/SRTM3

9) Auszug aus den Archiven SRTM3 Höhen

 cd ~/.wine/drive_c/Radio\ Mobile/SRTM3
 for f in $(ls *.hgt.zip); do unzip $f; done;

10) Von der offiziellen Site laden wir hohe Dateien hoch SRTM1 (Welt),
https://www.ve2dbe.com/geodata/
durch Festlegen der extremen Längen- und Breitenpunkte. Zum Beispiel:

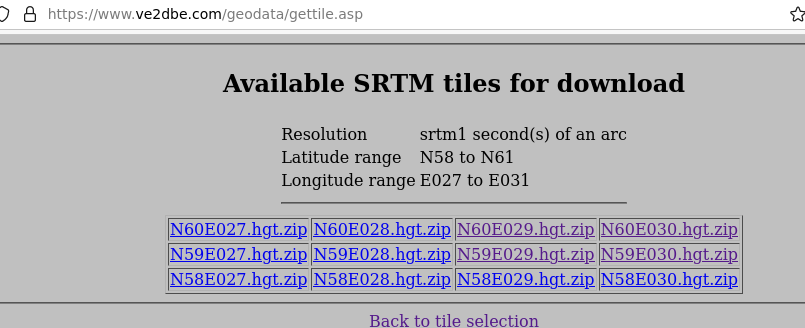

Nach dem manuellen Laden sollten die Downloads der Dateien im Download erhalten werden, z. B.:
N60e030.hgt.zip
N59e030.hgt.zip
N60E029.hgt.zip
N59e030.hgt.zip

11) Wir verschieben die ZIP -Archive in den SRTM1 -Ordner:

cd ~/Загрузки
mv \*.hgt.zip ~/.wine/drive_c/Radio\ Mobile/SRTM1

12) Wir extrahieren aus den Archiven SRTM1 Höhen

 cd ~/.wine/drive_c/Radio\ Mobile/SRTM1
 for f in $(ls *.hgt.zip); do unzip $f; done;

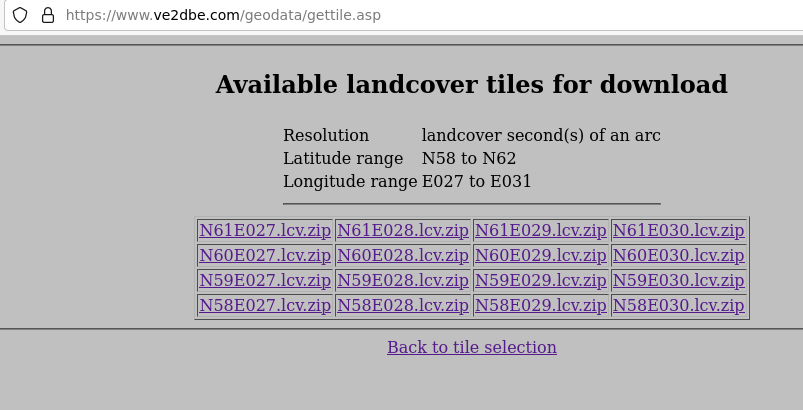

13) Download von der offiziellen Website ve2dbe.com Daten der zugrunde liegenden Oberfläche (weil Nadelwald, Laubwald, Felder)
Im LCV -Format:

14) Wir verschieben die Archive der LCV -Dateien in den gewünschten Katalog "Land Cover":

cd ~/Загрузки
mv \*.lcv.zip ~/.wine/drive_c/Radio\ Mobile/Land\ Cover

15) Wir extrahieren Dateien mit Informationen über die zugrunde liegende Oberfläche

cd ~/.wine/drive_c/Radio\ Mobile/Land\ Cover
for f in $(ls \*.lcv.zip); do unzip $f; done;

Alle Zip -Dateien in allen Katalogen SRTM3, SRTM1, Landbedeckung können entfernt werden (optional).

16) bearbeitet den Datei map_link.txt im Programmkatalog: Entfernen Sie einen einzelnen Anführungsraum vor der gewünschten Zeile (vor Google)

'Radio Mobile eingeschränkte Zusammenführungsquellen (diese Zeile für alternativen OSM -Style -Server)
'virtualearth.net
Google.com

Obwohl dies in Zukunft zum Herunterladen von Karten aus dem Internet geholfen wurde, empfiehlt der Autor, dass die Anweisungen den Map_Link.txt in seinen Anweisungen ändern und den Kommentar abnehmen - Apostroph gegen eine der Zeilen.

18) Folgen Sie dem ersten Start des Radio Mobile :

wine ~/.wine/drive_c/Radio\ Mobile/rmweng.exe

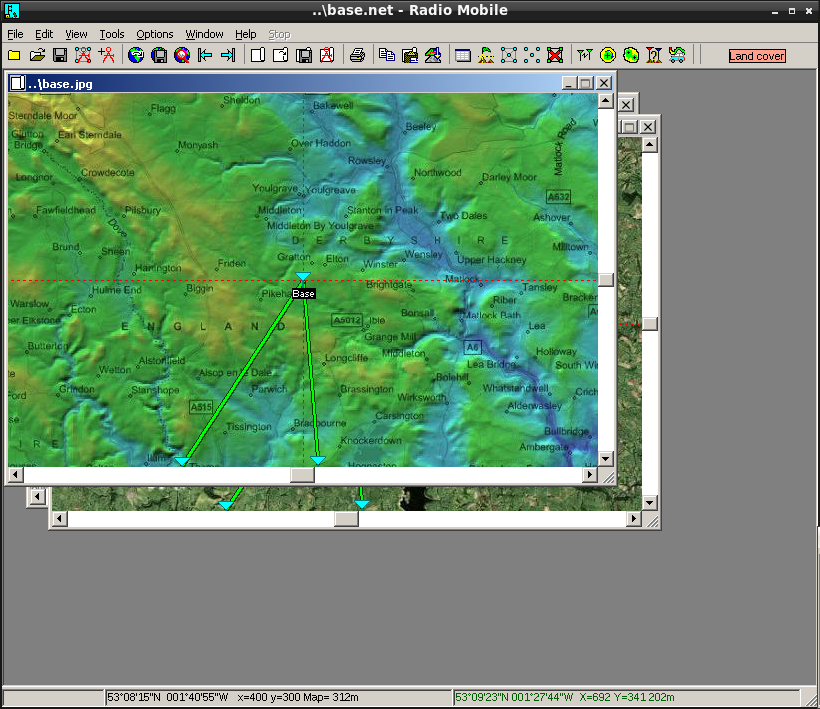

Das Hauptfenster mit drei Bildern wird auf dem Bildschirm angezeigt.
Wir schließen sie (dies sind Beispiele für Spuren des Autors für eine andere Stadt).

Kurze Anweisungen zur Verwendung von Radiomobile

Terminologie:

• Netzwerk - ein Netzwerk oder ein System 2 oder mehr Einheiten -Funkstationen, von denen eines tx tx RX überträgt
• System - Berechnungssystem
• Einheit - Einzelstation

0) Drei Fenster standardmäßig mit Berechnungen des Autors schließen.
1) Wir erstellen ein neues Netzwerk, das aus zwei Einheiten besteht - Sender und Empfänger. Wählen Sie den Menüelement:
Datei - Neue Netzwerke und vorstellen:

• Anzahl der Netzwerke - 1
• Anzahl der Einheiten - 2

• Anzahl der Systeme - 1

  2) Erstellen Sie eine neue Karte - Verwenden Sie das Menü oder klicken Sie auf F8
  ** Datei - Karteneigenschaften (F8) "

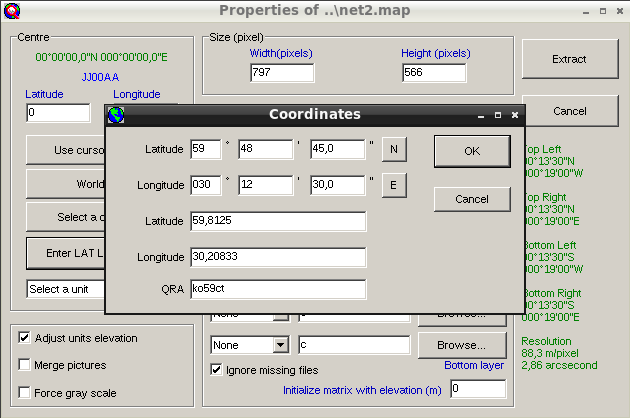

Geben Sie die Koordinaten der Karte der Karte ein: Die Schaltfläche Geben Sie lat lon oder qra "
Ich stelle einen WW -Locator vor - das Quadrat meines Q -ten:

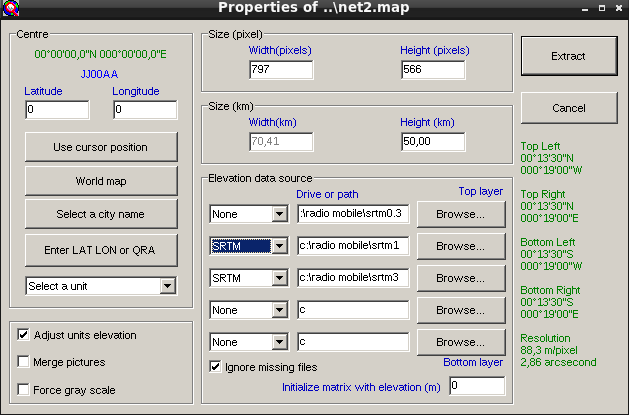

Auf der oberen rechten Seite setzen wir die Abmessungen der Karte (ich habe die maximale Bildgröße 1920 mit 1080 ausprobiert), aber ich empfehle, mit kleinen 794 bis 566 Pixel zu beginnen.

Der Hauptparameter ist der Berechnungsradius oder die Abdeckung des Territoriums, die im Programm als „Höhe“ bezeichnet wird. Für kleine Spuren wähle ich den Parameter "Höhe" - 50 km, er wird in geringer Entfernung schneller als schneller angesehen. Mit einem Radius von 50 km beträgt die Breite in der Skala 70 km.

(Wenn einer in den anderen in einen Taschenrechner durch 794 Pixel 70 km oder 8 Pixel pro Kilometer unterteilt ist).

Überprüfen Sie erneut die Koordinaten des Kartenzentrums auf der linken Seite des Fensters.

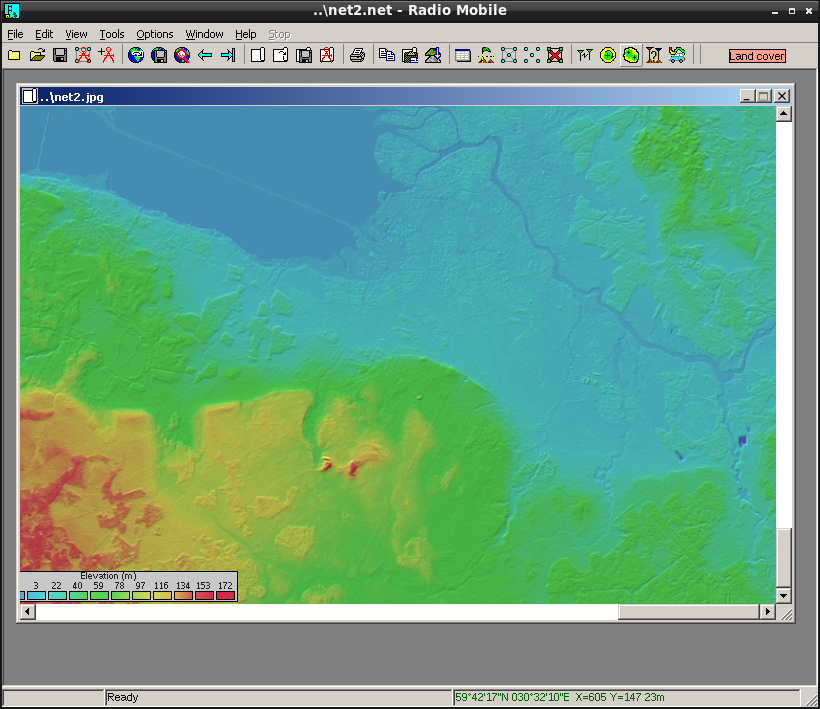

Wenn alles in Ordnung lief, werden Daten auf den Höhen der Oberfläche von SRTM -Katalogen zu RAM geladen, und eine Karte der Höhen des ausgewählten Bereichs wird gebaut.

Wenn rote Farbe eine große Höhe (Hügel) hat, ist Blau eine kleine Höhe (Tiefland).

Zur Bequemlichkeit kann die Karte über die Kanten bis zum gesamten Bildschirmbereich gestreckt werden.

3) Schalten Sie die Daten der zugrunde liegenden Oberfläche ein (Landbedeckung) - Sie müssen auf die rote Inschrift Landbedeckung klicken, sie wird grün.

4) Um die Bezeichnungen von Städten und des Straßennetzes auf die Karte anzuwenden, müssen Sie Bilder mit Daten OpenStreetMaps oder Google kombinieren. Zuvor, vor ungefähr einem halben Jahr, funktionierte diese Funktion jetzt nicht.

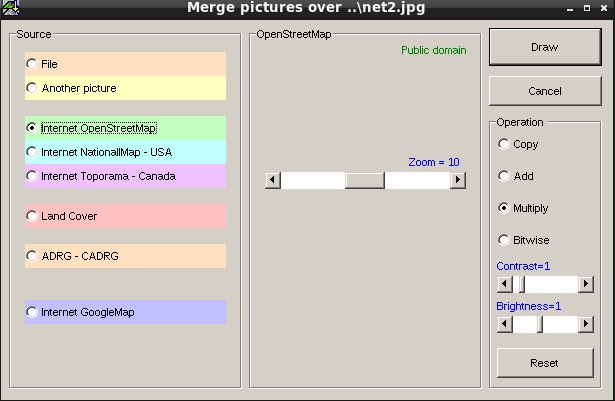

Um die topografische Karte auf der Höhenkarte anzuwenden, mussten auf bearbeiten - Bilder zusammengeführt oder F7 ,.
Wählen Sie die Art der Datenquelle von Daten openStreetMaps und eine Kartenschicht (16 - Skala, das Detail ist am höchsten, am kleinsten. Es ist besser, die durchschnittliche Schicht von Level 6-7 zu wählen).
Derzeit haben diese Funktionen aufgehört zu arbeiten - die API hat sich geändert, um auf OSM oder Google zuzugreifen, oder es gab Probleme mit Servern. Jetzt auf dem Schlüssel f7 - extract nichts passiert.

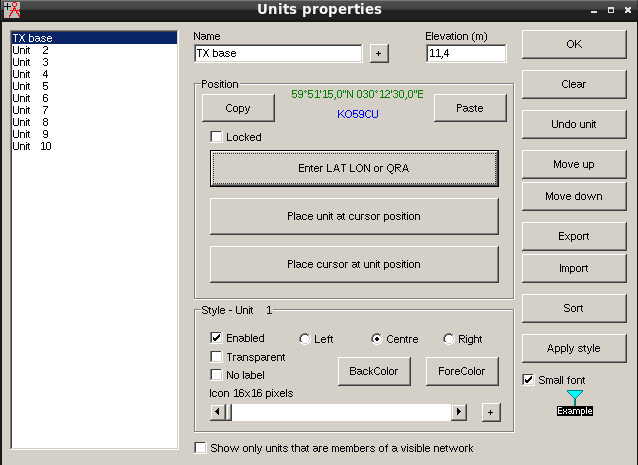

5) Im Menü Datei - Einheiteneigenschaften Geben Sie die Koordinaten der TX- und RX -Stationen ein:

Datei - Einheiteneigenschaften (Strg+U):

Die erste Station ist der Sender:

Wir schreiben den Namen zum Beispiel "TX Base".

Drücken Sie die Taste Eingabern Sie Lat Lon oder Qra und geben Sie den Quadrat (Locator) des Senders ein.
In diesem Beispiel - KO59CU, in anderen von mir auf Ihrem Platz. Die Höhe über dem Meeresspiegel wird automatisch ersetzt, es ist nicht erforderlich, sie zu ändern.

Wir ziehen in die zweite Station - Linie 2 wird „RX“ sein - eine abgelegene Mobilstation in der Stadt Lomonosov, westlich von St. Petersburg.

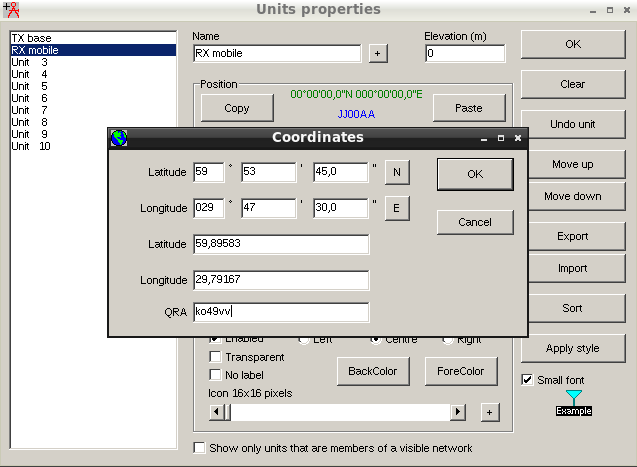

Ich kenne den Quadrat des zweiten Radiosenders im Voraus - KO49VV. Ich klicke auf die Schaltfläche "Lat Lon oder QRA eingeben" und stelle diesen Wert in das QRA -Feld ein. Die große Höhe von 30,1 Metern stellte sich höchstwahrscheinlich aufgrund der Anwesenheit von Häusern (wenn sie die Höhen aus dem künstlichen Satelliten der Erde abfuhr) und aufgrund eines gewissen Anstiegs des zentralen Teils von Lomonosov über der finnischen Bucht. Wir lassen auch die Höhe über dem Meeresspiegel so wie es ist. Klicken Sie auf OK und gehen Sie im Hauptfenster aus.

6) Setzen Sie das Netzwerk (Netzwerk) und das System (System).

Wir gehen zu Datei - Netzwerkeigenschaften (Strg+n).

Benennen Sie das Netzwerk 1 -Netzwerk in einen bestimmten Namen um, sagen Sie "2M FM vertikal".

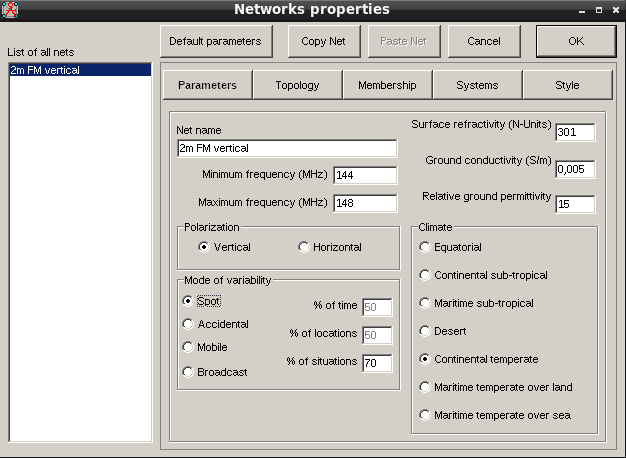

Wir haben die Berechnungskriterien für das erste Lesezeichen Parameter eingerichtet:
* Spot * - zwischen zwei Koordinaten.
Zufall - eher für Passage (Tropo) als Prozentsatz von Tagen im Jahr. Zum Beispiel 50% - es gibt keinen Empfang für mehrere Tage, dann ist gleichzeitig zufriedenstellend.
Mobile - Für mobile Radiosender (das Kriterium für Interferenz- und ungleiche Bedingungen an verschiedenen Empfangsstellen wird berücksichtigt, d. H. Statistiken). Das Budget der Route und die erforderliche Kapazität hängen vom Prozentsatz der Orte ab, an denen der Empfang möglich ist.
Rundfunk ** - Das strengste Kriterium ist, wenn die Qualität der Beschichtung in einem bestimmten Bereich vorgesehen ist, was hohe Anforderungen an die Leistung der Sendungsstation entspricht.
Diese Kriterien können im Benutzerhandbuch auf der Website ausführlicher untersucht werden https://www.ve2dbe.com/

Ich habe Spot - zwischen den beiden Koordinaten gewählt. Polarisation ist vertikal.

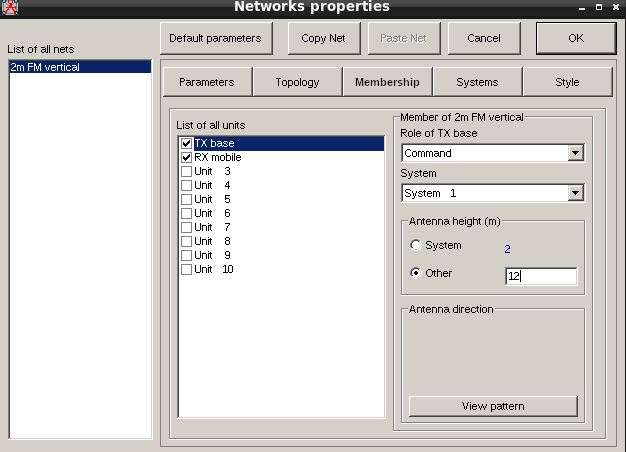

Auf der "Mitgliedschaft" ** kombinieren wir die Stationen in das Netzwerk und setzen die Kästchen ein:

• TX Basis - Typ command (führende Station)
• RX Mobile - Typ subordinate (vedisch)

An jedem der Stationen können Sie die Höhe der Antenneninstallation über der Erdoberfläche klären. Für die Basis habe ich andere - 12 Meter gewählt.

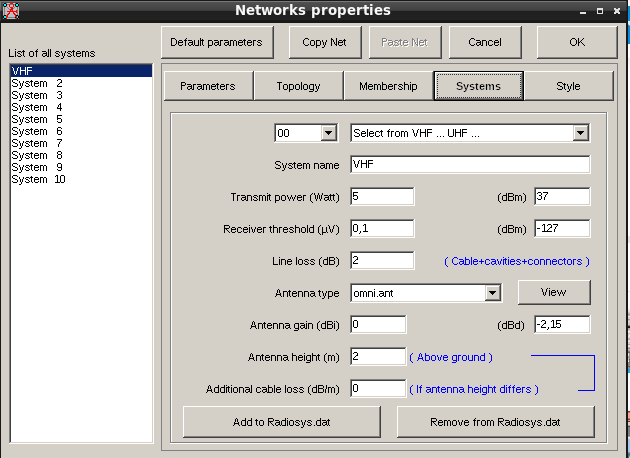

In den Einstellungen lag Systeme Sie müssen die allgemeinen Parameter für das gesamte Netzwerk festlegen:

*Systemname - VHF

• VHF- oder UHF -Bereich (wählte VHF für 144 MHz)
  Senderleistung - angegeben 5 W
  Empfindlichkeit des Empfängers - angegeben - 127 DBM oder 0,1 UV
  Verluste in der Übertragungsleitung - angegeben 2 dB (langes Kabel auf dem Dach)
  Stärkung der Antenne - 0 dB Da es eine Schwächung vom Dach und benachbarte Gebäude gibt und die Passverstärkung von 3 dBI in der Stadt nicht umgesetzt wird (mein niedriges Haus ist von 9 Stockwerken umgeben).
• Antennenhöhe - Die Höhe der Installation von Stationen im System - 2 Meter, weil die Höhe der mobilen Stationen. Wir haben die Höhe für die Basis auf dem vorherigen Lesezeichen angegeben. Für tragbare und Automobilstationen sollte die Höhe der Antenneninstallation 2 Meter angegeben werden.
  *Klicken Sie auf OK

7) Starten Sie die Berechnung - Klicken Sie auf den Schlüssel F2 oder wählen Sie das Menüelement Tools - Radio -Link .

Ein Ergebnis in der Nähe der Realität muss abgeleitet werden:

In der Tat ist es. Ich habe Funkkommunikation (QSO) mit einem Funkamateur aus Lomonosov mit einer Schätzung von 57 sowohl durch S-Meter als auch nach Ohr mit einer Leistung von 5 Watt von beiden Seiten durchgeführt.

Klärung der Berechnung für die Rundfunk -FC -Radiosender

Genauere WFM -Radioergebnisse. Wir sollten eine Zunahme der Antenne - 10 ...- 12 dB nehmen, da die CAR-VHF-Antennen für Funkempfänger nicht so wirksam sind wie die Übertragung von Funkamateur- ein dünner Leiter mit schweren Verlusten wird verwendet. Auch auf der Höhe des EVR der Antennen über dem Boden weniger als 10 Meter pro VHF -Verlust der nahe gelegenen Strahlungszone und Verluste aus der wesentlichen Überlappung der Frenelzone (Wohngebäude, benachbarte Fahrzeuge usw.).

Abschluss:

Das vorstehende Material reicht aus, um Radio -Mobile für Radioamateurzwecke zu verwenden, z.

Dateien zum Download

VB6:
VB6.7Z

Archiv mit SRTM3 -Höhen für die Leningradregion:
SRTM3.7Z

Archiv mit SRTM3 -Höhen für die Leningradregion:
SRTM1.7Z

Niedrige Oberfläche für die Leningradregion:
Landbedeckung.7Z

Archiv mit dem Programm (Ordner für diese Erleichterung SRTM1, SRTM3 und Landbedeckungsflächen sind leer):
Radiomobil.7Z

Andere Anweisungen

• Anweisungen zur Installation vom Autor:
  Anweisungen zur Installation des Radio -Handys vom Autor

• Anweisungen zur Verwendung von (Benutzerhandbuch) Radiomobile, geschrieben von einem anderen Radioamateur:
  Anweisungen zur Verwendung von Radio Mobile aus dem Radio Amateur G3TVU
