安装后，启动程序。 主人将提出制定Fldigi的初步环境。

设置主可以在任何步骤中断。

Fldigi配置存储在哪里？

在第一次启动后，在用户的目录中，一个带有名称 的隐藏文件夹。 将创建Fldigi 。
如果要保存初始配置的副本，请制作一个副本:

cd ~
cp -R .fldigi .fldigi.BAK

Fldigi设置大师

Экр一个。信息
fldigi1

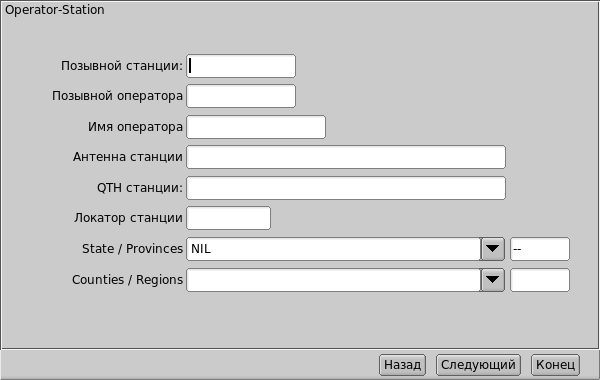

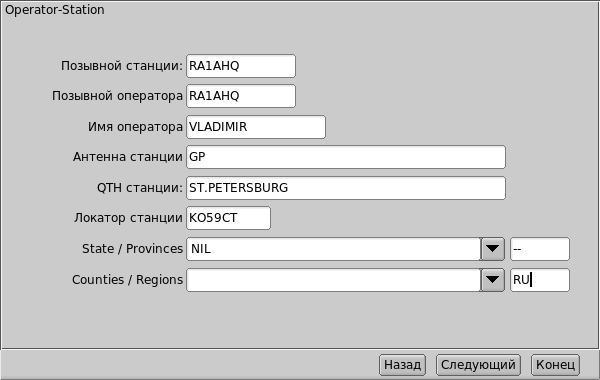

Экр一个2。呼叫和名字！

填充:

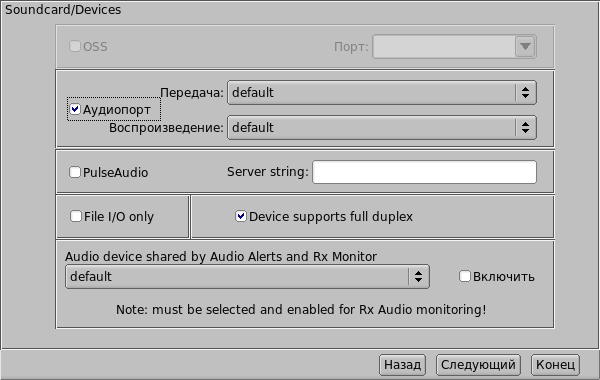

Экр一个3。选择ALSA声卡或PulseAudio服务器。

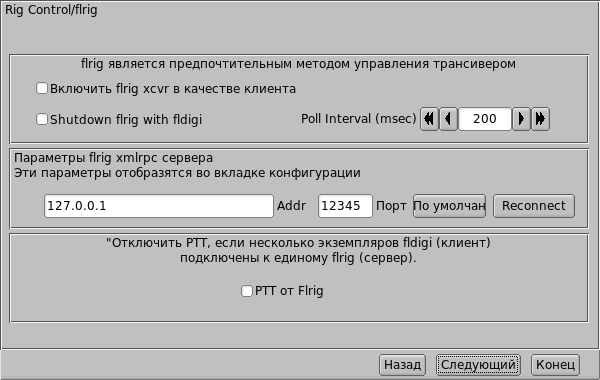

Экр一个4。使用实用程序来管理fldigi中的受体的首选方法 flrig 其中包含在Fldigi软件包中。

默认情况下，使用IP地址127.0.0.1（Localhost）和端口12345

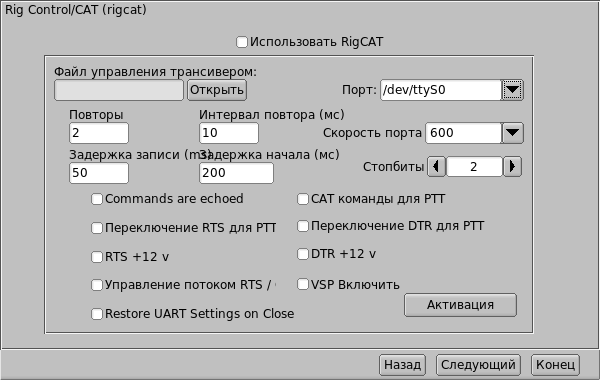

Экр一个5。如果控制器使用rigcat进行控制

Экр一个6。如果控制器使用hamlib控制控制器，请放置一个检查标记

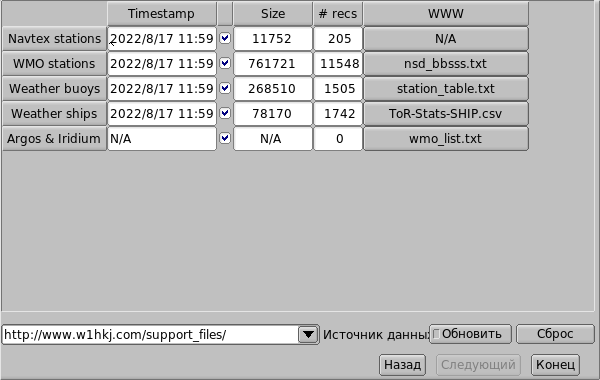

Экр一个7。（不必填写）。 链接到网站W1HKJ.com的各个部分，并带有气象站和浮标频率。

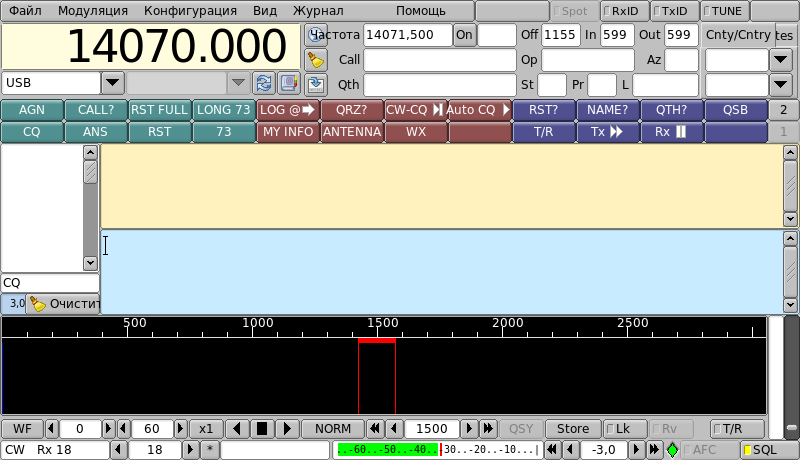

Экр一个。Fldigi程序的主窗口

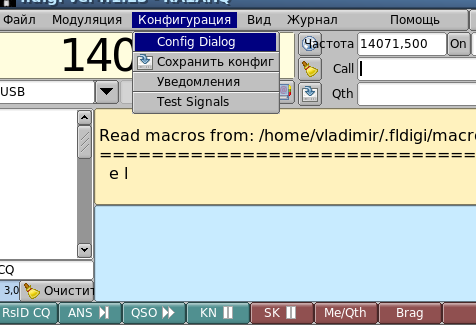

程序设置在 配置菜单 - 配置对话框 上。

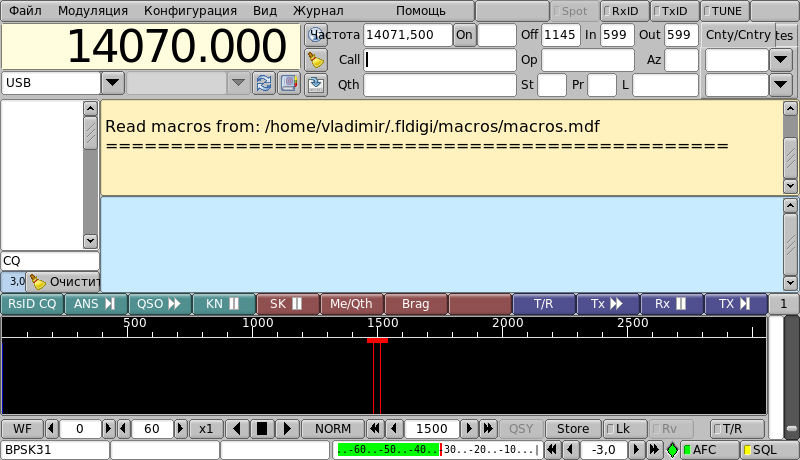

要更改宏按钮的位置，请转到“设置”部分 UI -MACRO按钮

而不是默认值 1瀑布下的线，

我们指出了一个新的布局版本 - 两行，方案2 :

接收/传播的弹性

如果从说俄语的无线电业余爱好者中获取免费文字时，可见不可读的字符，则需要包括

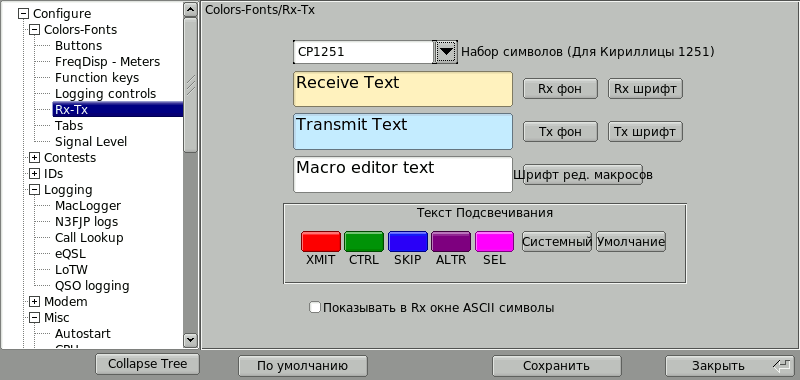

configuration -config对话框 - 配置 - 颜色-fonts -of tarne- cp1251 （而不是utf -8）。
。 现在，您可以以数字PSK31模式传输来自俄罗斯的PSK31业余业余爱好者，并以俄语为俄语。

在电报中，只有在从电报钥匙传输文本时才使用俄罗斯字母:
s = y
„ = Q
e = ..- ..
yu = ..--
i = .- .-

通过COM端口或CAT命令进行入场/传输调整

在CAT界面中，传输是通过COM端口或CAT团队进行的。

为了控制，使用两个COM端口中的第一个，速度为9600或38400 BOD。

为了更改COM以通过第二端口传输CW，
有必要按照文章Wiki中的书面许可 linux_serial_howto :

sudo adduser (username) dialout

如果使用USB-COM适配器，则需要检查加载系统时是否识别适配器芯片，这在上面的文章中也在USB-> RS232适配器部分中进行了描述。

COM- 端口将被称为 /dev /ttyusb0。 如果有第二个com，那么他的名字在系统 /dev /ttyusb1中。

您可以在操作系统中带有命令中的可用COM端口:

 ls -l /dev/ttyUSB*

管理受体的三种方法-Flrig，Rigcat和Hamlib

flgig - 使用fldigi时管理受体（收发器）的首选和最常见的方法。
Flgig是通过TCP 12345端口工作的外部程序服务，该端口还具有用于调整和显示频率的图形接口。 默认情况下，未安装，用于安装和配置，请输入命令:

sudo apt-get update
sudo apt-get install flrig
flrig

FLGIG程序应在Fldigi之前或同时启动。 为了这。 “ MISC” - “ autostart”配置中有一个设置，您可以在 flrig 指向程序中指定: /usr/bin/flrig и поставить галочку ✓ включить.

rigcat - Fldigi程序中内置的另一种控制方法。 RIGCAT-使用CAT命令的传输控制器。 有各种受体模型的设置 -在网站上 - 源 - fldigi -files -xml。 广播电台的XML文件必须放入文件夹中 .fldigi/rigs (полный путь к папке: /home/(имя пользователя)/.fldigi/rigs ）。
然后启动fldigi，然后在_配置设置 - 配置对话框 - 配置 - 钻机控制中选择一个控制方法
*cat（rigcat） - 放置一个检查标记 ✓ 使用rigcat，一个受体的控制文件 - 选择: 。 fldigi/rigs/（transiver模型）.xml - open。
为PTT（Yaesu FT-857D）放置一个Checkmark ✓ 猫队。 按 “激活” 按钮。

hamlib - 一个不断更新的库，并支持许多业余收发器的模型，而以前的收发器中熟悉的库是关于APR的。 带有资源链接的项目主页:
*https://hamlib.github.io/
在使用Hamlib的情况下，请关闭“钻机控制”菜单中的另一个控件，并针对相应的“ Hamlib”项目安装复选标记: ✓ 使用Hamlib。

硬件PTT - 通过更改计算机端口的触点处的电压来形成电报（CW）的硬件方法。 为了开始传输仪表板或点，在第二个COM端口的RTS和DTR输出处使用高电压级别的 +5V。 在这种情况下，您需要启用我们单独的串行端口PTT，选择使用RTS的组合并使用DTR标志，以便在程序中执行TX命令时的收发器移至传输模式。 如果CAT界面是自制的，并且传输由RTS和DTR触点控制，则此方法适用于CW调制。 带有COM端口输出的电压 +5V可以在一个晶体管上的自制电路中反转，从而导致着陆为零触点PTT，这将导致传输的开始（晶体管在密钥模式下使用，而不是中继）。
