Приём FM радиостанций: сравнение чувствительности Retekess V115 с автомагнитолой
3:35

Приём FM радиостанций: сравнение чувствительности Retekess V115 с автомагнитолой

4 июнь 2022 3:35

Сравниваю чувствительность на FM приёмника Retekess V115 с автомобильной магнитолой Daewoo AGC-1220RF-A, part code 2811 55052R, supplier code 269 779. Также, приводится способ улучшения приема УКВ у Retekess.

Чтобы оценить чувствительность можно использовать:
1) генератор сигналов (которого у меня нет).
2) способ сравнения A-B. По очереди включать два приемника в одной точке - сравнить качество приёма.
3) либо найти границу приема для первого и другого приемника, перемещаясь по дорогам страны. Более чувствительный приёмник имеет более протяженную зону уверенного приёма, поэтому он обеспечивает качественный приём на большем расстоянии от передатчика.

Целью поездки 22 мая 2022 был выбран ретранслятор в Любани - по трассе М-10 Санкт-Петербург - Москва можно прямолинейно приближаться к передатчику в Любани, что уменьшает время на тестирование и расходы на бензин.

Передатчик Любани, который ретранслирует "Радио Ваня" 96.7 МГц, как я предполагаю, находится в координатах 59.364029 31.251421 (KO59PI).
Высота над уровнем моря 45м, высота мачты 74 метра. Мощность 1 кВт.

Первая точка

Найдена первая точка, где приемник автомагнитолы Daewoo принимает радиостанцию из Любани почти без шипения, но на грани потрескивания ЧМ-детектора, то есть с оценкой 57.
точка_1
Координаты по GPS: 59.6701933 30.6402217. Стоянка большегрузов. Локатор KO59HQ, высота над уровнем моря 47 метров.

Таким образом, расстояние от передатчика в точке приема 48.5 км.
https://gps-coordinates.org/distance-between-coordinates.php
По сервисному монитору станции signal=18 db, usn=45 mit=31 rds=0 q=0.
Retekess V115 не чувствовал даже присутствия станции.

Вторая точка

После неудачного приема я решил подъехать ближе к передатчику в Любани и поставил конечную точку маршрута в деревне Новолисино.

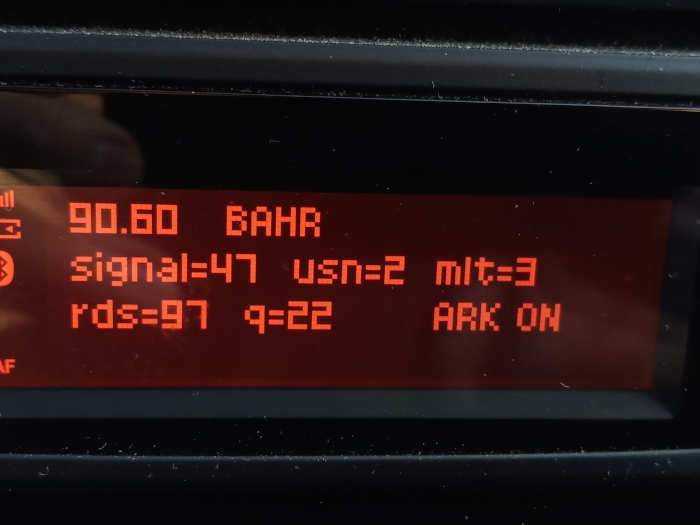

В Новолисино я остановился на автобусной остановке. Retekess V115 принимал "Радио Ваня" с трудом, но при подключении противовеса к корпусу в виде USB кабеля (см. фото) принимал также как магнитола в первой точке - на S7...S8. Магнитола уже принимала в RDS и уровнем по её монитору signal=47 db usn=2 mit=2 rds=100 q=22.
точка_2
Координаты 59.5709250, 30.7775515, локатор KO59JN.
вид_приемника
В данной точке расстояние до передатчика от Новолисино до Любани - 35.2 км.

Оценка чувствительности Retekess V115 в диапазоне FM

Вычитая из 47db и 18db получаем 29 дБ - практически 30 дБ разницы (или 5 баллов по S-метру). Retekess V115 уступает автомагнитоле Daewoo 30 дБ чувствительности, если используется без противовеса 7*10^1.5= 221 мкВ! С противовесом чувствительность можно оценить грубо в 15-20 мкВ.

Проигрыш V115 перед автомагнитолой Daewoo составляет от 2 до 5 баллов по S-метру.

Таблица сравнения

Автомагнитола Retekess Расстояние, км
S4 - присутствие станции (QSB),
Signal ~= 12 db
нет приема 54-71 км
S7 - начало более-менее качественного приема, Signal >= 17 db нет приема 48 км
S9 - отличный прием RDS=100%, Signal=47 db S7 - начало приема с противовесом, без которого - лишь присутствие станции S3 35 км
S9 + 5 db - отличный прием S8 20 км
S9+10 db - отличный прием S9 <15 км

Максимальная дальность на автомагнитолу

На обратном пути я принимал передатчик в Любани до Павловска - 54 км (сигнал на слух 5-6 баллов).
Присутствие станции (2-4 балла) "Радио Ваня" 96.7 МГц наблюдал около Южного кладбища - 71 км!

Калибровка Radiomobile и определение чувствительности

Мощность передатчика "Радио Ваня" в Любани - 1 кВт, высота передающей антенны 74 метра.
По данным vcfm.ru.
Координаты передатчика предположительно 59.364029 31.251421.

Точка 1
Для получения сигнала S7, в параметрах Сети в Radiomobile указана чувствительность автомобильного радиоприемника Daewoo - 7...8 мкВ.

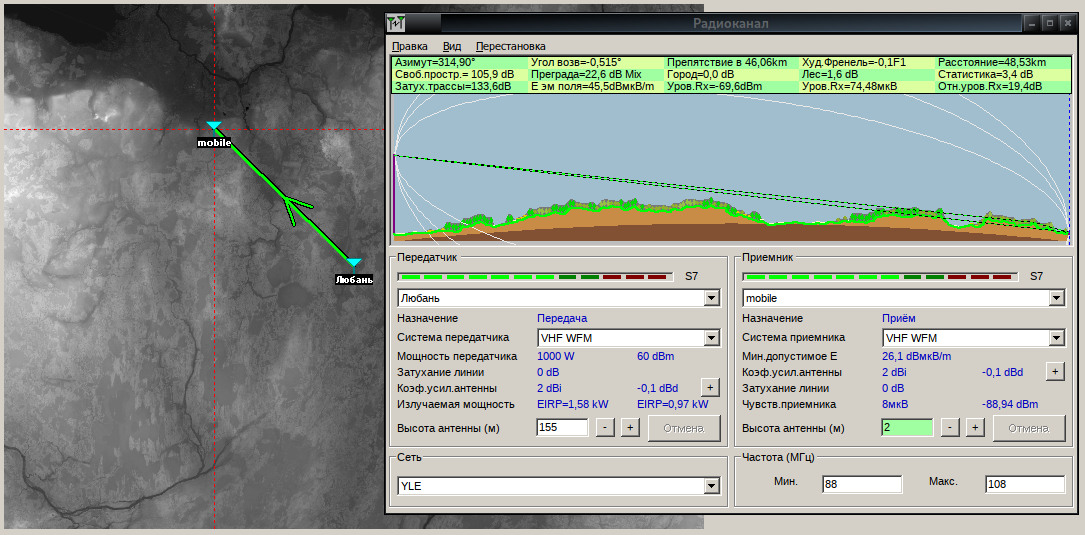

Автомагнитола - расчет
Автомагнитола - расчет

Точка 2.
Для получения сигнала S7, в параметрах Сети в Radiomobile указана чувствительность на УКВ портативного радиоприемника Retekess - 15 мкВ.
(Чувствительность 15 мкВ - с противовесом. Без противовеса - хуже 50 мкВ).

Сказывается отсутствие нормального "корпуса" или "земли", а антенна для FM слишком короткая.

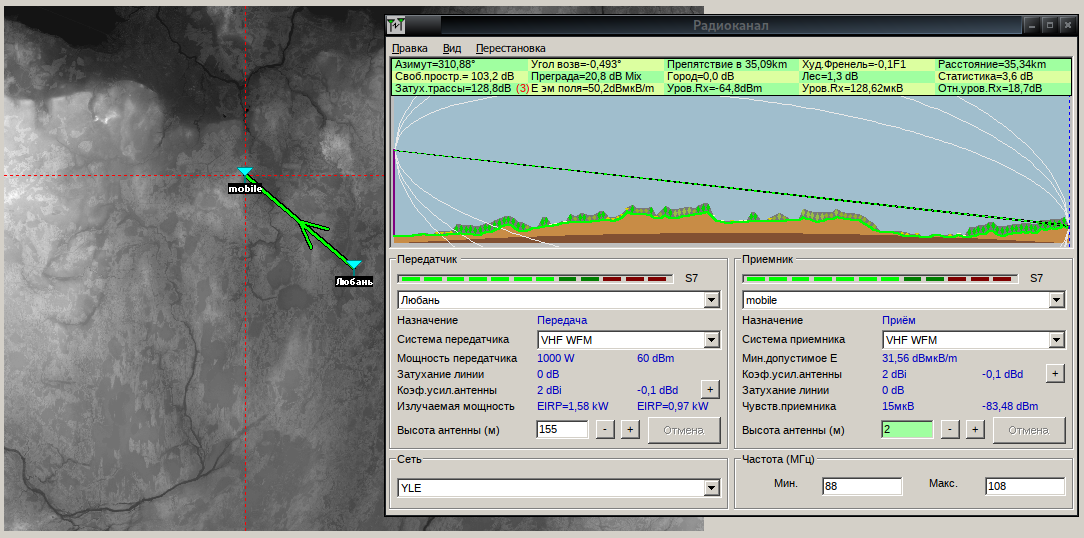

Retekness - расчёт

Расчет зоны покрытия передатчика в Любани для двух случаев чувствительности

Зоны покрытия приведены в одном масштабе.

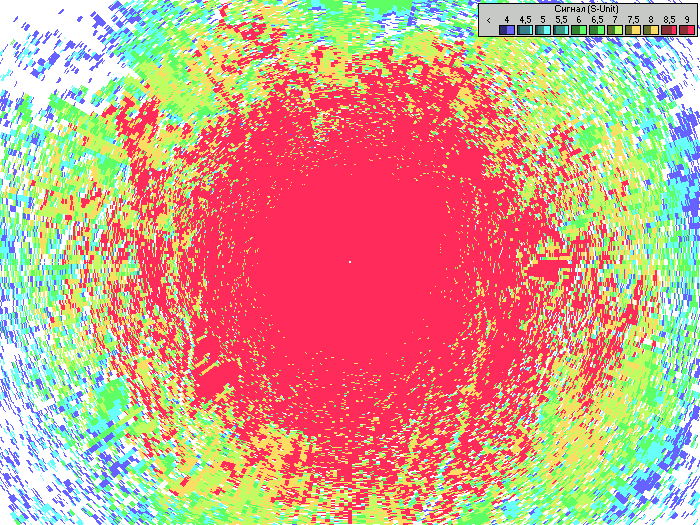

Расчет в Radiomobile: 7 мкВ. Автомагнитола
daewoo

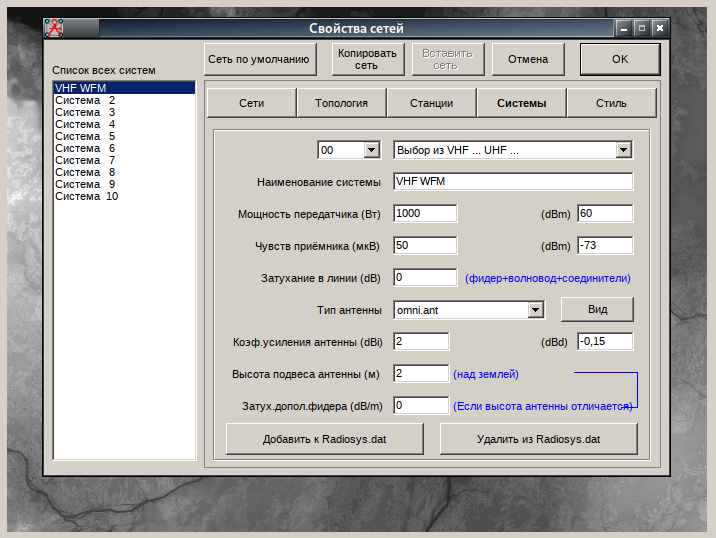

Расчет в RadioMobile - 50 мкВ. Retekness без противовеса.
retekess

По хорошему, приемники нельзя сравнивать, т.к. цена автомагнитолы в 8-10 раз выше, чем у Retekess V115,
антенна на крыше резонансная (0.84 м), оплетка кабеля имеет надёжный контакт с металлическим корпусом автомобиля.

Способ улучшения приёма УКВ (FM) - противовес на корпус

В качестве противовеса я использовал комплектный кабель USB - micro USB длиной 1 м.
Телескопическая антенна и противовес действуют как единое целое, улучшая согласование и повышая электродвижущую силу на входе приёмника.
В конечном итоге, противовес улучшает невысокую чувствительность Retekness V115 на УКВ/FM, делает приём более уверенным.

На записи я подключаю противовес (USB кабель). Более сильный приём - с противовесом.

rock

На записи с эфира звучит композиция "Electric" группы "Go Back To The Zoo",
принятая в Новолисино из Тосно на Retekness на частоте 70.8 (Радио Тосно-Плюс).


Уточнение

Из рекомендации OFCOM узнал, что у автомобильной антенны на высота 2 метра усиление составляет от -12 до -10 дБ. Причина, во-первых, в дифракционных потерях (слишком низкая высота установки антенны). Во вторых, диаграмма направленности антенны не параллельна земле, а отклонена под углом вверх.
Усиление 0 дБ начинается лишь при высоте установки 10 метров над землей. Ниже - усиление отрицательное!!!
Поэтому, расчеты уровня из предположения, что приём в моно начинается с уровня S7, проведены некорректно. Так как не введено неверное значение КУ приемной антенны G=2 dbi вместо G=-10 dbi. Это касается диапазона FM в районе 96 МГц.

Уточненные данные приведены ниже:

Первая точка (при усилении антенны -10 дБ)

В координата 59.6701933 30.6402217:
Усиление приёмной антенны -10 дБ.
Автомагнитола Daewoo: чувствительность приемника - 1 мкВ
Расчет 1мкВ сошёлся с паспортными данными, т.к. у всех автомобильных магнитол чувствительность около 0.7-1.2 мкВ.

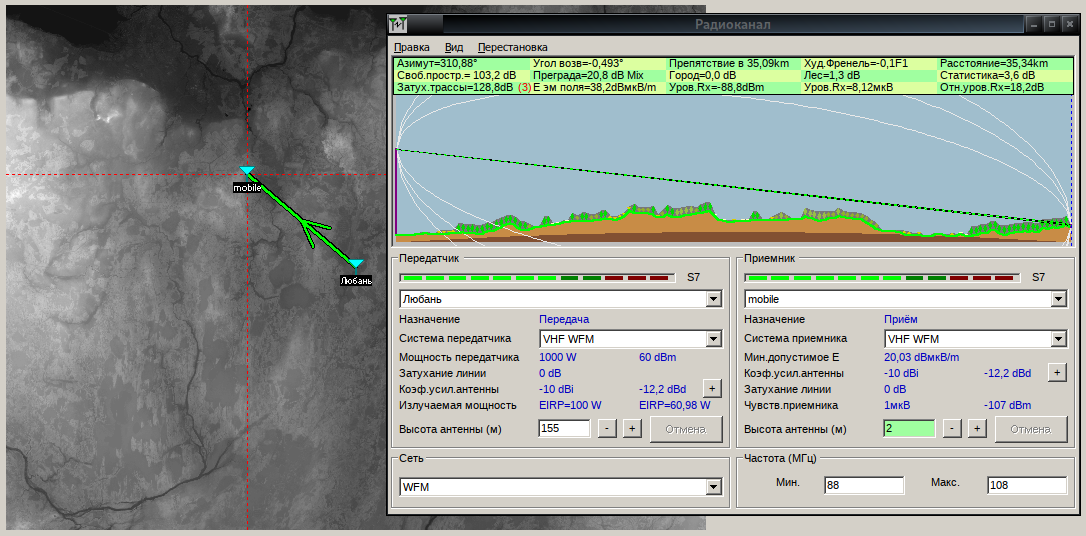

correct

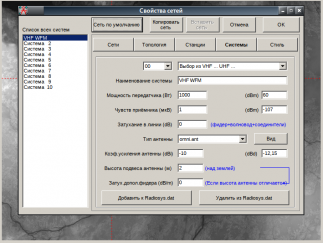

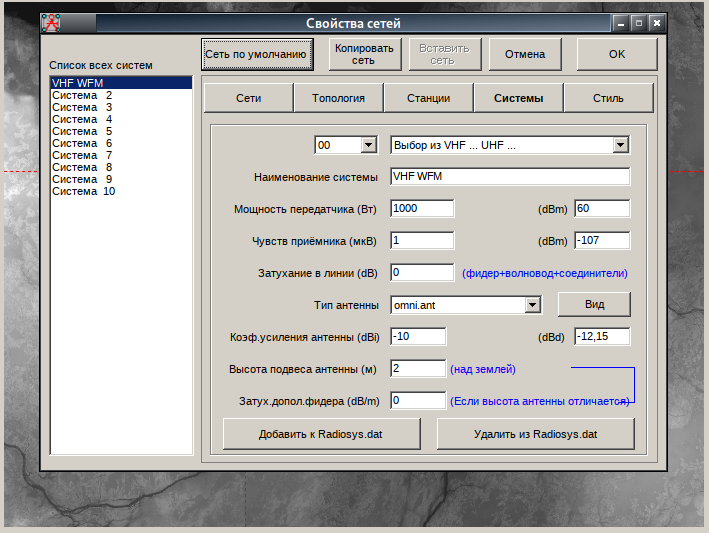

Корректные параметры сети:
RadioMobile
Соответственно, плохой приём Retekess также связан с ещё более неэффективной штыревой антенной (усиление её получается хуже -10 дБ).

Таким образом, для FM DX нужно поднимать приёмную антенну на высоту как минимум 10 метров над уровнем земли, т.к. на высоте человеческого роста усиление УКВ антенны отрицательное, G=-10...-12db.

Источник: annex-f.zip - см. рисунок 4.2 зависимость усиления от высоты.

Выводы: 1. В отношении автомагнитолы Daewoo, теория совпала с практикой.
2. Приёмник Retekess V-115 работает на свои деньги: не силён в приёме УКВ.
3. Способ улучшения приёма с помощью противовеса - USB кабеля, работает.

Ссылка:

  • RadioMobile - сайт разработчика Roger Coudé, PE1MEW (Нидерланды).
