L'antenne proposée est utile pour le transport dans le tronc d'une voiture sous une forme collectée - dimensions: 1000 x 980 mm.

Le court UDA-YAGI antennes sont principalement utilisées pour la communication par le biais de répétiteurs et pour le QSO local à 145,500 MHz et pour la réception de la Station spatiale internationale (ISS) pour 145800-145.825. Cependant, avec un bon passage à une hauteur élevée, les connexions en SSB et FM sont possibles à une distance de 150-200 km.

L'avantage de l'UDA-YAGA sur les antennes PIN du type de plan de sol est un renforcement plus élevé de l'antenne dirigée 8-9 dBi, contre 2 dBi à la broche, et une sélectivité spatiale (recevant des signaux uniquement de la direction souhaitée), une puissance directe avec un câble 50 ohms (bonne coordination grâce à la conception informatique - il n'y a pas besoin de 1/4-Wave Transformateurs).

Matériel pour la fabrication - tubes en aluminium avec un diplôme de 8 mm. Ils peuvent être achetés dans des hypermarchés de construction "Maksidom","Obi" ou "Custorama", commande dans la boutique en ligne "www.vseinstrumenti.ru" et d'autres.

Option 1. Compromis entre l'augmentation de la suppression G et F / B avec des dimensions minimales

• Renforcement G = 8,8 dBi.
• Suppression de la réception sur le côté et derrière f / b = 16 dB.
• Une large bande, bonne approbation de l'antenne avec un câble au KSV <1,1: sur le site 143-147 MHz.
• La largeur du pétale principal du diagramme de mise au point avec polarisation verticale est de 90 degrés
• La largeur du pétale principal - // - avec polarisation horizontale - 60 degrés.
• La distance optimale dans la pile verticale et la polarisation verticale est de 1,77 mètre (antenne supérieure sur h = 4 mètres, empiler)

• La distance optimale dans la pile verticale et la polarisation horizontale est de 1,38 mètre (antenne supérieure sur h = 4 mètres, empiler)

  Tailles d'antenne:
  Matériau - tubes en aluminium avec un diamètre de 8 mm.

Téléchargez le modèle Mmana 4 éléments pour la gamme 144 MHz:
4E-145_8mm.ma.zip

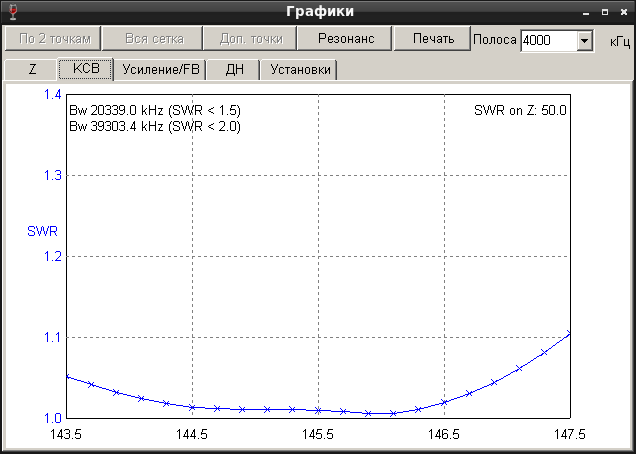

KSV à une altitude de 4 mètres:

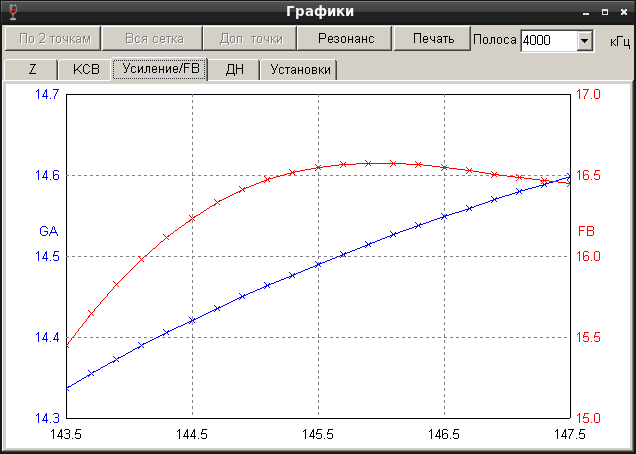

Relation f / b et renforcement pour la polarisation horizontale (hauteur d'installation au-dessus du sol - 4 mètres).

Option 2. Relation élevée f / b, le nombre d'éléments est 4

Les dimensions du réflecteur sont agrandies, de sorte que les dimensions des antennes vont légèrement au-delà de 100 x 100 mm.

• Renforcement G = 8,0 dBi.
• Suppression de la réception sur le côté et derrière f / b = 21 db.
• Une large bande, bonne approbation de l'antenne avec un câble au KSV <1,1 sur le site 143-147 MHz.
• Largeur du pétale principal du diagramme d'orientation avec polarisation verticale - 104 degrés
• La largeur du pétale principal - // - avec polarisation horizontale - 64 degrés.
• La distance optimale dans la pile verticale et la polarisation verticale est de 1,6 mètre (antenne supérieure sur h = 4 mètres, empiler)

• La distance optimale dans la pile verticale et la polarisation horizontale est de 1,0 mètre (antenne supérieure sur h = 4 mètres, empiler)

  Tailles d'antenne:
  Matériau - tubes en aluminium avec un diamètre de 8 mm.

Téléchargez le modèle Antennes Mmana 4 éléments pour la gamme 144 MHz:
144_4e_fb.maa.zip

Le vibrateur est divisé. Syméttration avec un accélérateur fermé. La correction lors de la fixation à une flèche métallique à travers un espaceur (clip de plomberie pour fixer les tuyaux en polyéthylène) n'est pas nécessaire.

Option 3 pour comparaison: UDA Yagi 3 éléments

• Renforcement G = 7,4 dBi.
• Suppression de la réception sur le côté et derrière f / b = 17,5 dB.
• Une large bande, bonne approbation de l'antenne avec un câble au KSV <1,1 sur le site 144-146 MHz.
• La largeur du pétale principal du diagramme d'orientation avec polarisation verticale est de 114 degrés
• La largeur du pétale principal - // - avec polarisation horizontale - 67 degrés.

Vous pouvez obtenir un F / B nominal à 20 dB, mais en même temps, la résistance d'entrée tombe jusqu'à 43 ohms.
Par conséquent, avec r = 50 ohms paramètre f / b = 17,5 dB.
.
Tailles d'antenne:
Matériau - tubes en aluminium avec un diamètre de 8 mm.

Téléchargez le modèle MMANA de 3 éléments pour la gamme 144 MHz:
3l.maa.zip
