APRS-Kabel für Baofeng UV-5R: Zwei Optionen

управление, aprs, схемы

3 August 2021 0:56

So erstellen Sie ein Kabel für APRS.

APRS war für die Verwendung unter autonomen Bedingungen gedacht - beispielsweise, wenn die zelluläre Kommunikation nicht funktioniert oder nicht vorhanden ist.
Der APRS -Standard ist ebenfalls ziemlich offen und ändert sich seit vielen Jahren nicht - APSK -Modulation ohne Verschlüsselung, mit der Sie Nachrichten auch ohne spezielle Software "lesen" können, wobei Sie einfach das Empfangsfenster des Dekors des Amateur -Funkstandardpakets im Mixw oder in HamRadiodeeluxe oder sogar des Amateur -Funkstandards beobachten können SoundModem von UZ7HO.

Um Informationen zu übermitteln, ist diese oder diese Computerplattform erforderlich - ein Smartphone, ein PC oder ein Laptop (Netbook). Für Android gibt es ein gutes Programm -Aprsdrod für Windows PC - UI -View, Aprsise/32, für Linux - Programm Xastir.

Mein Verständnis der APRS -Aussichten. Vor- und Nachteile

Die Bedingungen für die Entwicklung der Technologie sind gut, aber in den letzten Jahren begann das Interesse von Radioamateuren an APRs zu verblassen. Warum? Im Juni 2012 wurde die Site und das Forum www.dstar.su auf den neuesten D-Star-Radiosender und das Forum auf den Markt gebracht. D-Star-Radiosender waren zwei Standards (Zahlen und analog).

Das Mangel an Lösungen, die auf d -Star basieren - sie sind nur mit der digitalen Modulation kompatibel mit ihrem Standard kompatibel. Dementsprechend waren die Amateur -Radioamateure gezwungen, mit einem teuren Spielzeug zu spielen und es auf den Markt zu werfen, während der Transceiver noch verkauft werden kann.

Dann folgte eine billigere Option - DMR, aber in der APRS -Verarbeitung von Paketen erfolgt auf der Ebene des "Kernkerns" des Brandmeister -Netzwerks und nicht auf der Ebene des lokalen Knotens, wie in APRS. Nach zahlreichen Anfragen von Benutzern, APRS-Dekodierung in die DMR/D-Star-Montage aufzunehmen, folgt der Entwickler von den Entwicklern, dass sie dies nicht einmal haben. DMR -Benutzer sind der Wahl entzogen: Ihre Pakete gehen nur über das HauptdMR -Netzwerk -Brandmeister im APRS -Netzwerk. Die Technologie kam nicht autonom, nicht für die Arbeit unter Bedingungen angepasst, beispielsweise das völlige Fehlen des Internets. Außerdem „sprechen Sie unterschiedliche Sprachen“ bei der Übertragung von GPS -Koordinaten und für die Übersetzung von Paketen in den APRS -Standard gibt es Server, die eingehender Verkehr im Ausland verarbeiten. Somit ist der DMR am meisten mit der Internet -Radio -Amateur -Technologie verbunden.

Was ist der Grund für ein zunehmendes Interesse an APRs

Beobachtung ausländischer Stätten und nur dort, bemerkte ich aus folgenden Gründen einen Anstieg des Interesses an den klassischen APRs **:

Zuvor waren APRS -Controller (Kiss/TNC -Modems) alte Modems ähnlich - groß und Eisen. In jüngster Zeit haben private Unternehmen die Produktion von Plug -and -Play -TNC/Kiss -Controllern von einer etwas größeren Matchbox festgelegt, die mit Adaptern auf dem Headset -Anschluss jeden billigen analogen Radiosender in einen APRS -Knoten verwandelt. Die Verbindung mit dem Smartphone, auf dem das Aprsdroid -Programm gestartet wird, werden Funkamateure häufig ohne Drähte installiert - mit Bluetooth, was bequem ist. Der Preis des Kits ohne Berücksichtigung eines Smartphones ist mehr als demokratisch - von 100 auf 135 Dollar. Der Controller kann zusammen mit dem Radiosender übertragen werden - Übertragen Sie seine Koordinaten bei der allgemein anerkannten Frequenz. Auf YouTube gibt es gute Unterstützung für solche Geräte, die ihre Konfiguration und Verwendung anzeigen.
Die Verteilung kostengünstiger, verfügbarer Radiosender des Baofeng UV-5R-Typs, als wäre speziell für APRS-basierte Lösungen erstellt. Sie haben -in Vox gebaut.
Wiederaufnahme von Programmen aus der International Space Station (ISS) - APRS -Pakete bei einer Häufigkeit von 145,825 MHz.
1. Im Ausland, großes Interesse an einem gesunden Lebensstil (der in unserem Land auch merklich steigt): einfache, aber exotische Hobbys für uns, wie Trekking ("skandinavisches Wander") auf einer vorab -bekannten Strecke, Wandern (Amateur -Wandertourismus für niedrige Berge), Cicling (Highway- oder Gruppen -Cycling -Ring) und -Regeln). Wenn häufig tragbare Radiosender verwendet werden, können Radioamateure versuchen, APRS aufzunehmen, um Ihre Kameraden über ihre Routenbewegung zu informieren. Die Konzentration von Radioamateuren beispielsweise in jedem Nationalpark kann zu einem "Übergang der Quantität zur Qualität" führen - das Auftauchen von beweglichen Tags auf der Karte Aprs.fi.
Generationenwechsel - Die Ankunft einer neuen Welle von Menschen im Alter von 16 bis 25 Jahren, die für Radio, APRS und dieselbe ISS interessant sein werden.

In unserem Land, Russland, aus mehreren Gründen (bestimmte Schwierigkeiten mit der Reihenfolge der Ausrüstung aus dem Ausland sind dieselbe Sprachbarriere, die Auswirkungen auf den Preis von Schwankungen in Währungskursen, Probleme mit der Logistik), kann die Option beim Kauf eines modernen Controllers für APRs keine Masse werden.
Die Selbstorganisation von Controllern solcher KPC-3 auf PIC-Controllern steht den elektrischen Handwerkern mit "goldenen" Händen zur Verfügung.

Es besteht die Aussicht, tragbare Radiosender mit verschiedenen Kabeln und Adaptern zur Verbindung mit einem Smartphone zu verwenden. Viele davon können in Ozon, Aliexpress oder in Computergeschäften gekauft werden. Unten finden Sie Fotos von dwuh Arbeitsoptionen für APRS -Kabel, die auf Empfang und Übertragung getestet werden. Die Bildung des AFSK -Sounds auf dem date ist ein Smartphone (das den Sound zum Nest von Kopfhörern / Headset zeigt) und direkt durch die Übertragung - die Radiosender mit der Funktion Vox (Voice Activated Getriebe). Reception APRS-Verkehr aus der Luft: Der Klang des vom Radiosender angenommenen Aprsdroid-Programms (Sound im Sound aus demselben 4-poligen Kopfhörer / Headset). Die Schallaufzeichnung sollte durch die Lautstärkeregelung festgelegt werden - ein Griff am Radiosender und die Regulierungsbehörde in der höchsten Position mit einem Elastizitätsband für Banknoten, die im Büro des Schreibwarens gekauft wurden.

Um das System zu konfigurieren, ist es ratsam, zwei Funkstationen zu haben, um das Vorhandensein von Klang / Modulation bei der Übertragung von APRS -Paketen zu steuern.

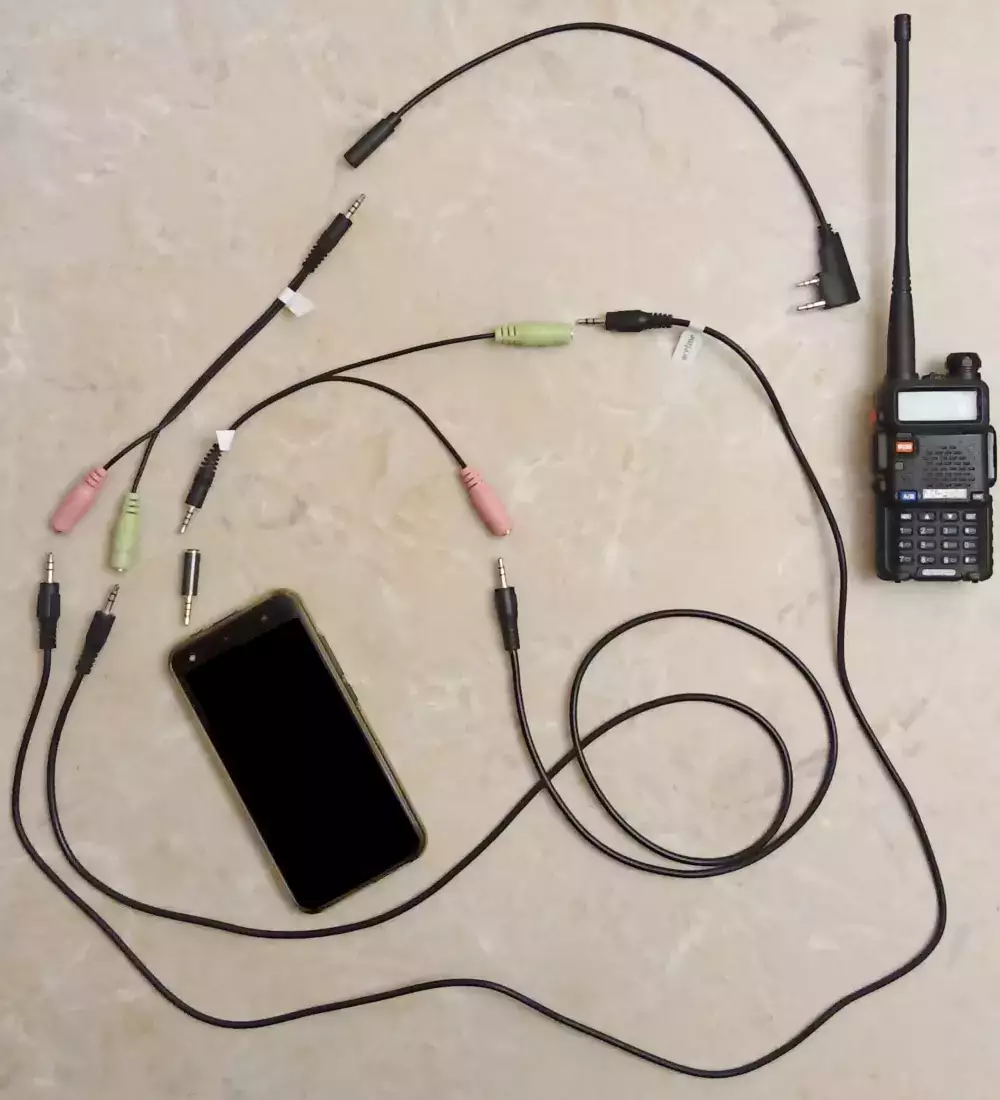

Die erste Version des Kabels für ein Smartphone mit Adaptern "Jack 4Pin" ist 2 PCs. "Jack 3 Pin"

Die Ausgabe des Sounds des Radiosenders wird an die Mikrofoneingabe des Smartphones geliefert, und der Sound des Radiosenders ist der Sound des Radiosenders - Output Sound des Smartphones. Der Adapter wurde vom Baofeng/Kenwood -Radiosender für das iPhone -Headset verwendet.

Baofeng/Kenwood-Kabelhersteller Retevis, Kabelmodell tck01, Preis ca. 500-550 Rubel mit Aliexpress. - 1 PC.
Остальные составные части кабеля куплены в ближайшем компьютерном магазине:
2.Adapter 4 -pin Mini -Buchse 3,5 mm (m) - 2 x Mini -Buchse 3,5 mm (f) - 2 шт.
3.Audio Dudino Kabelbuchse 3.5 (m) - Jack 3.5 (m) - 2 шт.



 ** [Mark] Ergänzung vom 03.03.2024 [/mark] ** Das Problem der Einreichung der Übertragung meiner Meinung nach hängt mit der Abwesenheit von "Land" zusammen. TRRS-Adapter auf 3-poligen Verschiebungen Durchschnittlicher Kontakt, die Erde erscheint und der Radiosender mit Vox (Stufe 1) beendet die Übertragung in Abwesenheit eines Signals. Für die Angabe des Fehlers - danke RM1M!
Siehe das Bild unten.
 ![Trrs](trrs.png "trrs")
 ** Genug Adapter des 4-poligen Steckers TRRS 4Pin am 3Pin **
Sie können es kaufen [Auf yandex](https://market.yandex.ru/product--adapter-perekhodnik-dlia-mikrofona-s-razema-mini-jack-3-5-mm-trs-na-trrs-c-3-pin-na-4-pin-chernyi/54194422).
 ![Adapteradapter für ein Mikrofon aus der Mini -Buchse 3,5 mm TRS auf TRRs (C 3 Pin auf 4 Pin)](izol.webp?cropresize=525,700&lightbox=1200&classes=img-zoomable "Адаптер переходник для микрофона с разъёма mini jack 3,5 мм TRS на TRRS (c 3 pin на 4 pin)"))

Die Einreichung der Übertragung hat gestoppt.

!! Das Tonpegel auf einem Smartphone und ein zu Hause hergestelltes Kabel sollte durch zwei einzelne Pressen reduziert werden, um zu vermeiden, dass der Eingang des Radiosenders überlastet wird. Außerdem ist das Volumen im Radiosender selbst um 20-30%festgelegt, da es hier keinen Teiler gibt.

516.11 RUB.  18%Rabatt | Retevis tkk01 für kenwood 2pin bis zu 3,5 mm Frauen Telefon Audio High -Stax -Transferkabel für retevis RT22 RT22 RT27 H777 C9061A
 [https://a.aliexpress.com/_akkp42](https://a.aliexpress.com/_AKKp42)

#### Die zweite Option ist ein fertiges Kabel mit Aliexpress (der Preis für das Problem beträgt ungefähr 2000 Rubel)

Markenkabel ** APRS-K1 **. Erfordert keine Kommentare.

Ich werde hinzufügen, dass der Signalpegel für das Getriebe mit dem APRS-K1-Kabel geringfügig niedriger ist (es muss nicht durch das Smartphone-Volumen reduziert werden, indem das Volumen angepasst wird), da der Hersteller innerhalb der "Boxen" den Dämpfung für mehrere DB verschränkte, um die Überlastung des Eingangs des Eingangs des Radiosenders zu beseitigen. Der gleiche Teiler wird auf der Rezeption implementiert (das maximale Volumen auf dem Radiosender entspricht dem optimalen Niveau für die Aufnahme von Sound oder Dekodierung auf einem Smartphone).
 ![2.](2nd.webp?cropresize=525,700&lightbox=1200&classes=img-zoomable "2nd")

1 655.92 RUB. 45%Rabatt | APRS-K1 Audio-Schnittstellenkabel für Baofeng UV5R UV-82 5RA 5RB 'D Xun TYT (APRSPRO, Aprsdroid, kompatibler Android, iOS
 [https://a.aliexpress.com/_wlub4](https://a.aliexpress.com/_AWlUB4)

 ** [Mark] Addition von 03/2024 [/mark]: **

##### APRS-K1-Gerät
Foto:
 ![Apr-K1-Bottom](apr-k1-bottom.webp?cropresize=525,700&lightbox=1200&classes=img-zoomable "apr-k1-bottom")
(Der Hersteller malte den Nominal für Elemente mit einer dauerhaften Markierung).
Die Flip-Seite des Board-One-Elements ist installiert: Der Widerstand rotrot-rot-gold = 2,2 Kohm.
 ![Apr-K1-Top](apr-k1-top.webp?cropresize=525,700&lightbox=1200&classes=img-zoomable "apr-k1-top")
На Dieses Foto ist sichtbar die Namen der Elemente: R6 C3 R5 R4 C4 / C1 R2 R2 C2. Das letzte Element P1 ist nicht installiert.
 ![Aprs-K1](aprs-k1.webp?cropresize=525,700&lightbox=1200&classes=img-zoomable  "aprs-k1")

##### APRS-K1-Adapterverbindungsdiagramm zum Baofeng-Radiosender und des Smartphones
 ![Sheme-Aprs-K1](sheme-aprs-k1.png?cropresize=525,700&lightbox=1200&classes=img-zoomable "sheme-aprs-k1")
Wenn der Radiosender links die Farben der Drähte von oben nach unten ist:
* Mic - rot
* GND - Blau
* sp - schwarz
Smartphone rechts:
* sp - blau
* GND - Rot
* Mikrofon - Orange (golden)

### Arbeitsprüfung und Schlussfolgerungen

Die Kabelüberprüfung wurde von einem stationären "APRS" RA1AHQ-1 APRS-Radiosender (auf dem Direwolf und Xastir gestartet wurden) durchgeführt, während die Baofeng UV-5R tragbare Station SSID -5 (in Aprsdroid) hatte. Die Mindestkapazität von 100 MW wurde an der Übertragung an der tragbaren Station installiert, um die Pakete am APRS -Tor nicht zu erreichen. Frequenz - 144,800 MHz.

Zunächst verlief die Dekodierung am Steuerfunkstation nicht mit einem guten Volumen die Luft der an die Luft übertragenen Pakete.

Der Grund für banal: Es ist notwendig, die Dauer der „Präambel“ zu erhöhen, sodass Vox -Radiosender vor der Übertragung des Hauptteils des Pakets Zeit haben: Die Dauer der Präambel 200 ms klein (es gibt keine Dekodierung) und 1000 ms ist groß, es kann reduziert werden.

!!!! Beide Kabeloptionen funktionieren.

! ЗAmethyl ist standardmäßig nicht ganz die korrekte Einstellung von Aprsdroid - Wide1-1 Pfad. Im Menü APRSDROID „More“ - „Parameter“ - „APRS -Pfad“ ist es erforderlich, den Pfadwert auf wide2-2 zu ändern - eine kürzere Verteilung der APRS -Pakete im Rahmen einer Stadt oder eines Distrikts.

 **Abschluss:**

Ein solcher APRS -Tracker hat das Recht auf Leben.
