Антенна моего друга

September

2023

фотографии, антенны, КВ

6 September 2023 11:23

Mein Freund, das Amateur-Radio lebt im Land in der Region Leningrad, von wo aus er auf kurze und ultra -Short -Wellen ausgestrahlt wird. Hier werde ich es mit seiner Erlaubnis über die Erdungsantenne kurzer Wellen des Bereichs von 14 MHz erkennen, die er kürzlich installiert hat.

Beschreibung

Zusätzlich zu dieser Antenne ist City Windom auf dem Gelände installiert, was in den Bereichen von 80 und 40 Metern sehr gut funktioniert (die Länge der Leinwand beträgt 41 Meter vom Haus entfernt, das andere Ende wird mit Spin auf Holz aufgegeben). Eine neue Antenne des GP -Typs (Bodenebene) ist im Bereich von 20 Metern installiert.

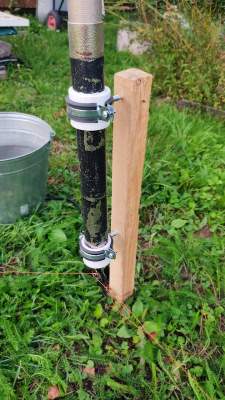

GP -Antennenbasis

mit den folgenden Teilen implementiert und gemäß meinem Freund gemacht "pro Stunde":
*Holzbar*, mit einem Vorschlaghammer mit 30 cm in den Boden bewertet - fungiert als Basis- und Hilfsinsulator.
Wasserstoffklammern** zum Befestigen von Rohren aus einem Baugeschäft, Nüsse an ihnen,
*Plastikbuchsen sie werden in erhitzter Form auf dem Antennenrohr getragen.

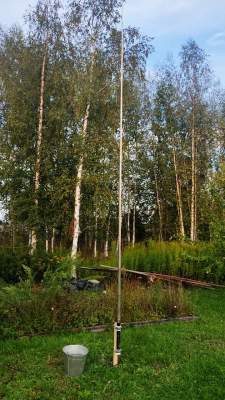

Vertikale Antennen GP

*Stange* - von der Marine-Notfunkstation - 5 Meter hoch.
Gegengewichte** - resonant, 3 Stück auf dem Boden "in Eile".

Die Ergebnisse der Arbeit in der Luft sprechen für sich. Die Übertragung des Radiosenders ist fast weltweit zu hören, einschließlich Ozeanien, dem Neuen Zelelandia und Kanada, westlich der Vereinigten Staaten (es ist unmöglich, alle Länder zu erwähnen). Bilder von der PSKREPORTER -Site (FT8 -Modus) ab Montag, 4. September 2023.

KL7AC

Аляска, США

HL4GAV

Южная Корея

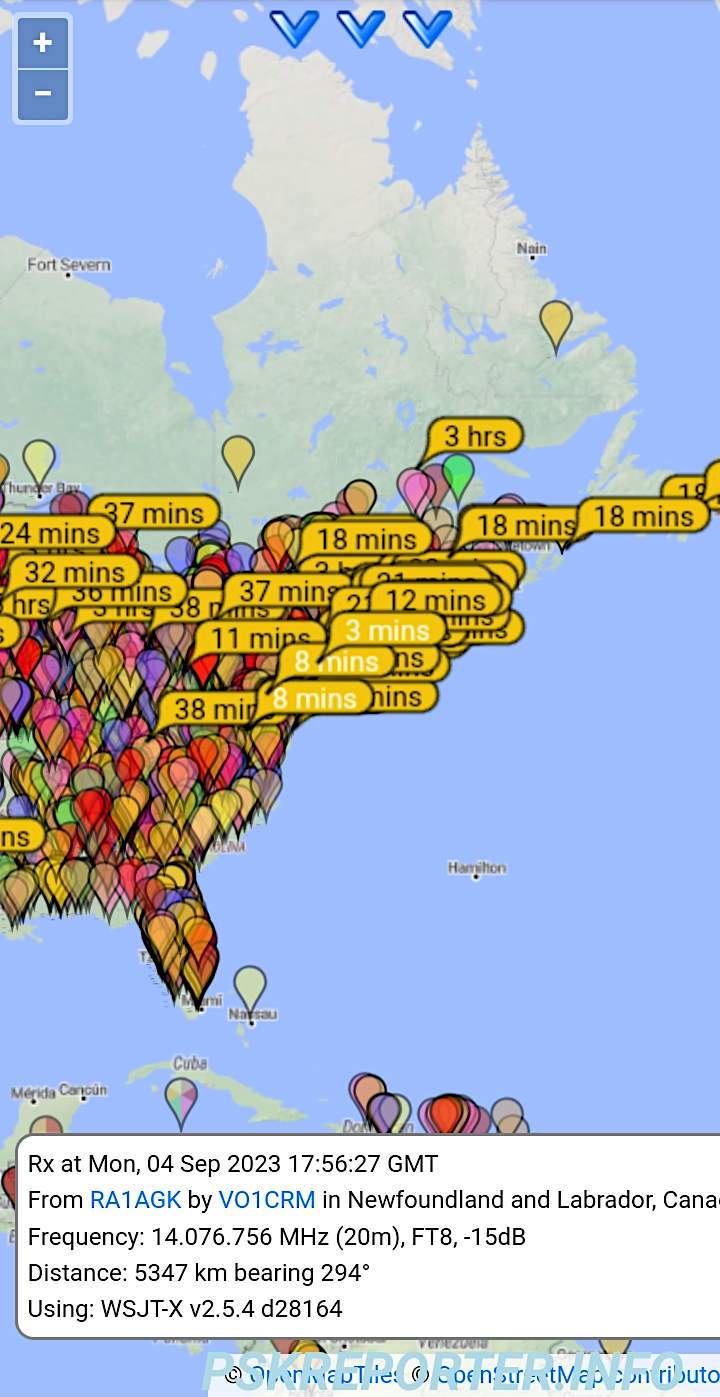

VO1CRM

остров Ньюфаундленд и полуостров Лабрадор, Канада

VY0ERC

Нунавут, новая территория Канады

YC9RRR

Индонезия

YC3CYK

Восточная Ява, Индонезия

FR4NB

остров Реюнион — заморский регион Франции

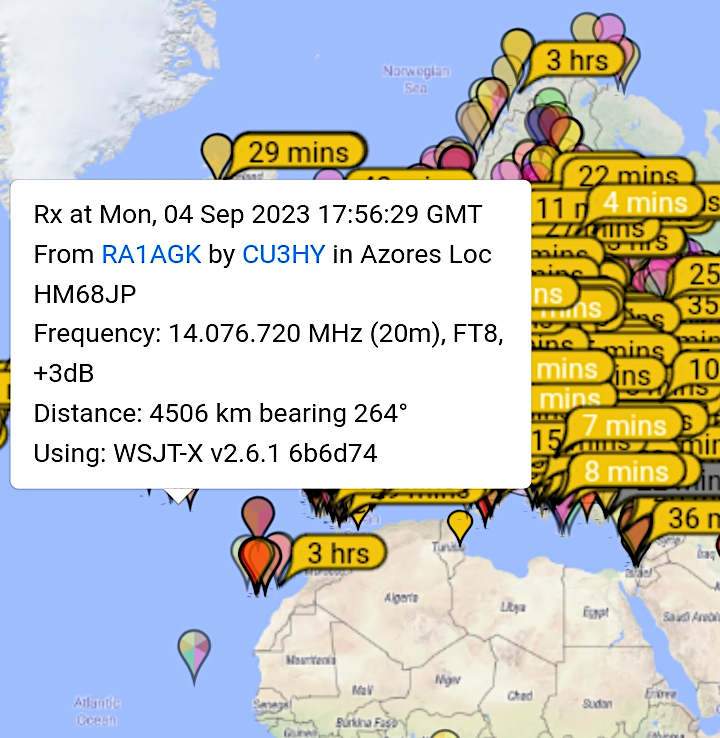

CU3HY

Азорские острова — автономный регион Португалии.

Ich bringe die Bedingungen der Ionosphäre Anfang September 2023 mit. Vielleicht spielten sie eine bedeutende Rolle.

Kp=2

Авроральная и геомагнитная активность - тихо

Солнечная активность — высокая

Максимум солнечного цикла ожидается в 2024 году

Liste der Materialien und Werkzeuge

1)Metaloresinklemme mit Dübel und Schraube 1/2 - Ø20 ... 25 mm
oder Metaloresinklemme mit Dübel und Schraube 1 - Ø32 ... 36 mm

2)PE-XA-Hülse für Rohre aus genähtem Polyethylen Ø16 Weiß
oder PE-XA-Hülse für Rohre aus genähtem Polyethylen Ø25 Weiß
oder PE-XA-Hülse für Rohre aus gedämpftem Polyethylen Ø32 Weiß

3)Bar 30x30 oder 40x40 mm, 1 Meter Länge.

4)Vorschlaghammer

5)Bohren und der Wald fuhr.

Abschluss

Sowohl die DX-Ausbreitung als auch die "Ground-Plane-Antenne" für das 20-Meter-Band funktionieren problemlos über große Entfernungen hinweg. Bei einer geringen Leistung von 50 Watt auf Kurzwelle funkte mein Freund nachmittags mit einer digitalen FT8-Antenne auf 8000–16000 km. Darüber hinaus sieht die Antenne ästhetisch ansprechend und wunderschön aus – fast die beste stationäre Option für ein Ferienhaus. Ihre Konstruktion ist robust, mit geringer Neigung und erfordert keine Dehnung.
