2024 年 10 月 12 日来自国际空间站的 SSTV 接收
16:53

2024 年 10 月 12 日来自国际空间站的 SSTV 接收

14 10月 2024 16:53

2024 年 10 月 12 日的周末，我在别墅二楼的 Uda-Yaga 定向天线上收到了来自国际空间站的 SSTV。

我想分享一下我对 2024 年 10 月 12 日 ISS SSTV 传输的观察。 在这种情况下，使用了垂直极化的 4 元件天线，距离地面（阁楼）高度为 4 米，从西向东南手动跟踪。 接收器 - Baofeng UV-5R 使用 SMA-UHF 适配器连接到 2 米长的 RG-213 电缆。 SSTV解码程序-机器人36 对于安卓。 这次无需电缆，通过电台的扬声器和智能手机的麦克风传输声音。

由于别墅的条件几乎是理想的，我预计从国际空间站接收图像会比从城市接收图像成功得多，因为城市中有建筑物和电线干扰。 结果就是这样。 4 个元件的定向天线（无仰角）的最大信号电平已增加至大约 58 级。 与在车顶使用非定向“鞭状”天线相比，良好接收的持续时间也更长。

与此同时，在低空大约10秒的时间里，第一幅图像传输结束的声音隐约可闻——西欧上空。

然后，停顿了一下，国际空间站的信号变得很强。 第二张图片几乎完全接收，但有一些失真（线偏移）。

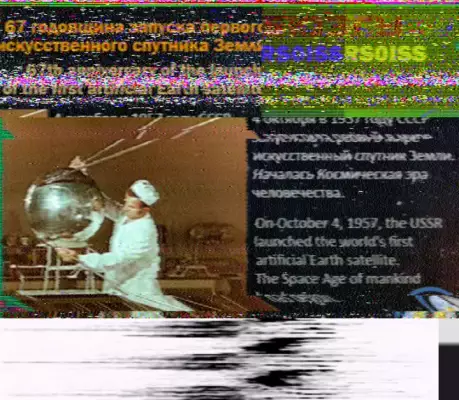

来自国际空间站一号的 SSTV 图片

第三次——几乎完全，当空间站超出地平线时。 之所以只有2幅图像，是因为1-2号图像和2-3号图像之间的传输中出现了数十秒的重大“中断”。

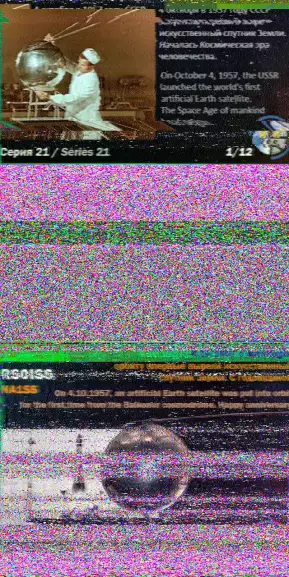

来自国际空间站 2 号的 SSTV 图片

另一天观察到传输中断。

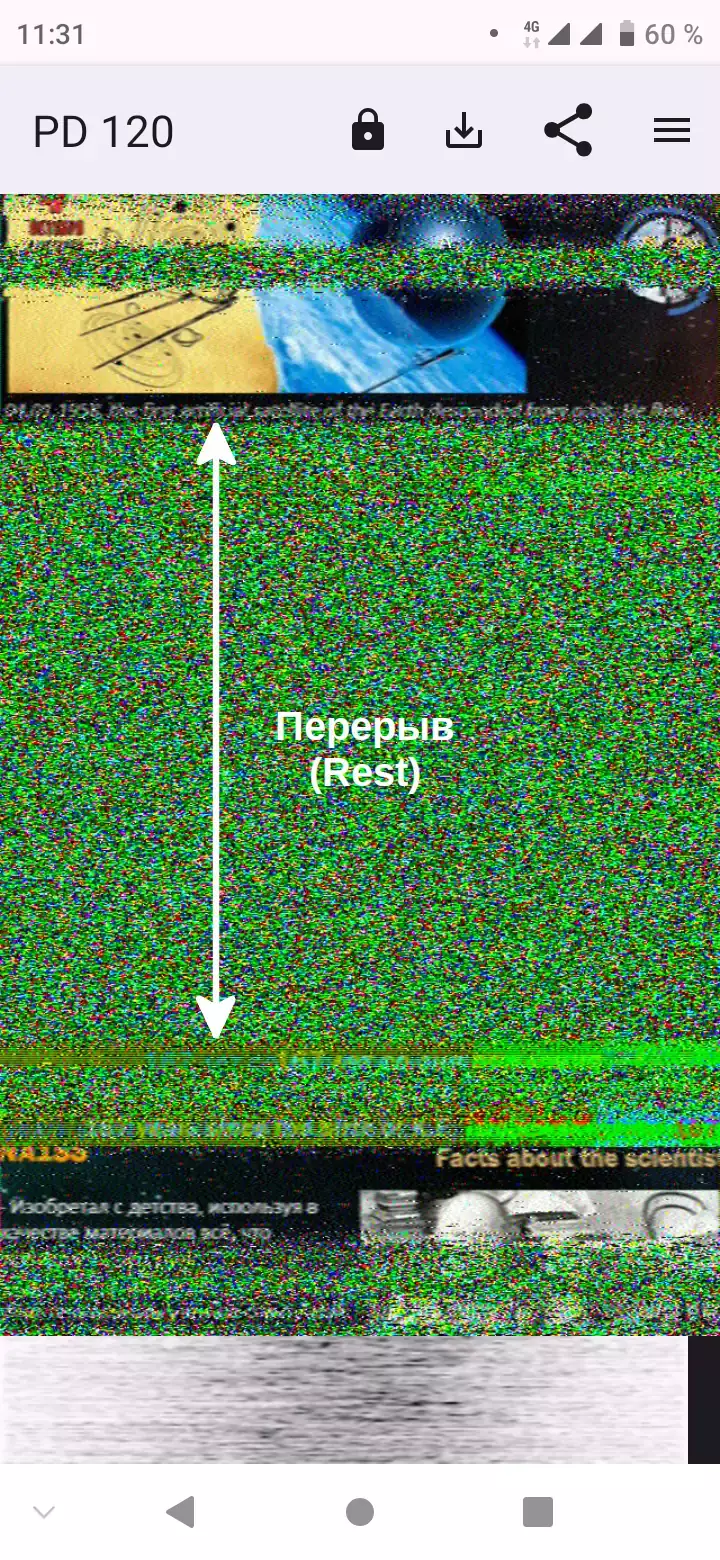

SSTV 的图片 - 传输中断

关于接收，我可以说如下：145.800 MHz频率下国际空间站的4个单元的uda-yagi天线是最小值，因为听到轻微的嘶嘶声（正在接收的无线电台是宝峰UV-5R，距离城市50公里，没有干扰，并且不应由于接收路径过载而导致灵敏度下降）。

您只需要旋转天线两次 - 从卫星出现在西方到南方的最大高度（远地点）约三分钟后，以及三分钟后卫星在地平线以上的高度随着向东南移动而降低。

为什么 cqham.ru 论坛上的一些人指出前几天（例如 10 月 10 日）收不到信息？

在欧洲，传输 3 张图片和 2 个传输中断（暂停）：
1） 第一张图片- 在西欧（适用于 M0、DE、IK、F 的业余无线电爱好者） 圣彼得堡不接受 UA1。
2）暂停120秒。
3) 第二张图片- UA3 超过俄罗斯。 PD120 传输 - 120 秒。 总计 - 4 分钟或半圈。
4）暂停120秒。
5） 第三张图片- 适用于乌拉尔 UA6 (PD120)。 合计 120+120+120+120+120= 5*120 = 600 秒 =10分钟。

_十分钟_正是在圣彼得堡纬度可见国际空间站的时间。

结论和建议：

  • 定向八木天线至少需要 4 个元件才能接收 ISS。
  • 要从 1 度与空间站合作并接收两幅 SSTV 图像，地平线之间必须没有障碍物。 否则，即使在城市外，森林也会干扰，接收信号会从地平线以上 3 度开始。
  • 电台中的无线电接收器 - 越灵敏越好。 与Yaesu VX-6R的超外差芯片和Retevis RT-85的新型SDR芯片相比，暴风的RDA 1846芯片质量一般。
  • 从信号判断，连续跟踪国际空间站是没有必要的，当天线指向南方时，声音很大 57-58。 您可以将短八木天线在水平面上每转旋转两次。

附：根据 CQham.ru 上的信息 停顿 在 145.800 上，SSTV 切换到频率 437.800 MHz。 最后频率 437.800 指定 作为国际空间站跨带中继器的输出频率。 有关 SSTV 使用 70 厘米频段的信息位于 ISS 粉丝俱乐部网站上 去年2023年。 今年网站上没有关于频率 437.8 MHz 的信息 国际空间站粉丝俱乐部，在另一个网站上 SSTV Diploma 2024 也，都不在 新闻稿。
